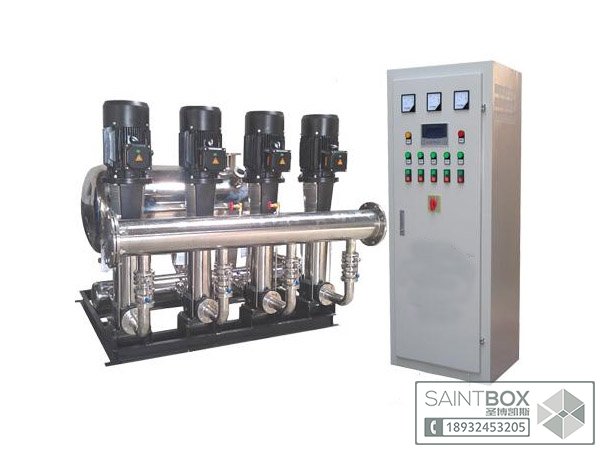

圣博凱斯福州無負壓變頻自動調速供水設備供水優勢

　　

　　成套設計優勢，經過四年多來的經驗總結及一線售后服務工程師的服務經驗，已開發出一套高效節能穩定的無負壓供水設備，主要體現在如下方面：

　　

　　1、主要技術點;

　　

　　2、創新節能上

　　

　　3、獨特優勢;

　　

　　4、貼近客戶

　　

　　5、優化布局;

　　

　　6、面對問題，如何解決

　　

　　7、怎樣辨別無負壓的好與劣

　　

　　福州無負壓變頻自動調速供水設備說明：

　　

　　1、系統框圖

　　

　　2、控制技術基本說明：

　　

　　系統設定一恒定壓力值，如果管網壓力高于設定壓力值時，壓力變送器將管網壓力反饋給變頻控制柜，自來水可通過直供管路直接到達用戶管網對用戶進行供水。當市政管網壓力變化或用戶管網用水量變化使管壓力低于設定壓力時，福州無負壓變頻自動調速供水設備壓力變送器將管網壓力反饋給變頻控制柜中的PlD控制器，通過PlD控制器調整變頻器的輸出頻率，啟動水泵機組并調節水泵轉速保持恒壓供水;如果不能滿足供水要求時，則控制柜將控制多臺工頻泵的啟停和變頻泵的轉速，從而達到恒壓變量供水的要求。

　　

　　福州無負壓變頻自動調速供水設備可增設遠程語音報警功能，當設備控制系統出現故障時，系統觸發報警撥號系統撥打預先設置好的固定電話或者手機號碼，語音通知管理人員設備有故障需要及時檢修，以免影響正常用戶用水。此控制功能需要占用一條電話線以便撥號。多段壓力供水模式

　　

　　隨著社會經濟技術的發展進步，市政供水系統水質標準逐步提高，供水能力不斷增強。為適應社會發展要求，自動給水設備必然朝著一定的目標發展，這個目標就是高效節能、無水源污染、低噪音、操作方便、運行可靠。

　　

　　福州無負壓變頻自動調速供水設備特點

　　

　　供水設備價格以人品，鑄產品。精準設計，精益制造!無負壓供水設備分類

　　

　　1、按結構形式可分為室內整體式、室內分體式、室外整體式

　　

　　室內整體：水泵機組與穩流罐采用整體基礎，安裝方便。

　　

　　室內分體：水泵機組與穩流罐分別采用獨立基礎，可根據場地條件靈活布置。

　　

　　室外整體：水泵機組與控制系統設置在保護箱內，多用于室外小型工程。

　　

　　2、福州無負壓變頻自動調速供水設備按工作水泵數量可分為單臺、多臺

　　

　　單臺：采用兩臺同型號水泵交替運行，一用一備，適用于用水量變化不大的場合。

　　

　　多臺：兩臺以上水泵并聯運行，調度較靈活，適用于用水量變化較大的場合。

　　

　　3、按水泵機組工作頻率可分為工頻、變頻

　　

　　工頻：水泵機組恒速運行，適用于供水管網水壓和用戶水量變化均不大的場合。

　　

　　1、調整泵軸水平。找平后適當上緊螺母。以防走動。待調節完畢后再安裝電機。在不合水平處墊以鐵板,泵和聯軸器之間留有一定間隙。

　　

　　2、把平尺放在聯軸器上。檢査水泵軸心線與電機軸心線是否重合。若不重臺。在電機或泵的腳下墊以薄片,使兩個聯軸器外圓與平尺相平。然后取出墊的幾片薄鐵片。用經過刨制的整塊鐵板來代替鐵片。并重新檢査福州無負壓變頻自動調速供水設備安裝情況。為了檢查安裝的精度。在幾個相反位置上用塞尺。測量兩聯軸器平面的間隙。聯軸器平面一周上最大和最小間隙差數不得超過0.3毫米。兩端中心線上下或左右的差數不得超過0.1毫米。

　　

　　長沙圣博凱斯經精心加工裝配，振動小，故建議一般不采用安裝隔振器，書中所注隔振器為推薦規格，一般情況下推薦采用聯接板與基礎直接聯接方式。

　　

　　圣博凱斯福州無負壓變頻自動調速供水設備核心技術—物業無憂供水系統

　　

　　物業無憂帶來的優點

　　

　　傳統的無負壓供水變頻控制系統由PLC，觸摸屏，變頻器等模塊組成，其占主導控制的變頻控制柜一般隨水泵機組放置在水泵房，往往出現問題還不能被知道，而且每天需要派專員到水泵房對設備運行進行巡檢。并且需要人工記錄各運行點的運行狀態，對福州無負壓變頻自動調速供水設備操作和信息存檔有較大的不便性，在變頻器報警或設備出現故障后不具備提前預知性。大大的影響了生活用水。

　　

　　圣博凱斯物業無憂供水系統可使設備使用者不需要跑到水泵房現場去查看設備運行狀態，而通過工控機直接查看運行數據，大大方便維護，并且具有故障預警性。與信息記錄存檔功能。

　　

　　福州無負壓變頻自動調速供水設備設備特點

　　

　　1.箱式無負壓供水設備設備為微機全自動控制變頻調速運行，停電設備自動停機，來電自動開機，完全做到全自動。

　　

　　2.設備采用多級全不繡鋼加壓泵，泵殼，葉輪及主要配件均采用食品級不繡鋼材質制造，流通光滑，高效節能，運轉平穩，噪音極底，整機性能優異，是理想的綠色環保節能型給水設備。

　　

　　3.福州無負壓變頻自動調速供水設備無需修建水池或水箱，也不需設置大型氣壓罐，節省了一大筆投資，而且由于能充分利用自來水管網自身壓力。

　　

　　4.衛生無污染，供水系統從自來水管網至用戶水龍頭為全封閉結構。污染物不會進入系統，水體不與空氣直接接觸，過濾部件采用食品級不繡鋼制作，無二次污染機會，環保衛生。

　　

　　5.福州無負壓變頻自動調速供水設備節能效果顯著，設備直接與自來水管串接，在自來水廠一次供水管網壓力的基礎、上疊加所需的壓力，差多少，補多少，能充分利用管網的壓力，用水低峰期，設備甚至不需要運行，與傳統給水設備比，節能達30%-90%

　　

　　6。節約水資源，不用定期清洗消毒，不浪費水資源和人力資源。節約維護費用。

　　

　　福州無負壓變頻自動調速供水設備適用范圍：

　　

　　一、適用于各種類型的自來水廠，二次加壓泵站，補壓泵站和由深井泵直接向管網供水的供水設備。

　　

　　二、生活小區和高層建筑的生活用水。

　　

　　三、舊有給排水加壓系統的改造，可取消水塔，高位水箱和氣壓罐。

　　

　　四、工業上需要恒壓供水系統，油田恒壓輸油系統。

　　

　　福州無負壓變頻自動調速供水設備PID控制原理

　　

　　根據反饋原理：要想維持一個物理量不變或基本不變，就應該引這個物理量與恒值比較，形成閉環系統。我們要想保持水壓的恒定，因此就必須引入水壓反饋值與給定值比較，從而形成閉環系統。但被控制的系統特點是非線性、大慣性的系統，現在控制和PID相結合的方法，在壓力波動較大時使用模糊控制，以加快響應速度;在壓力范圍較小時采用PID來保持靜態精度。這通過福州無負壓變頻自動調速供水設備PLC加智能儀表可時現該算法，同時對PLC的編程來時現泵的工頻與變頻之間的切換。實踐證明，使用這種方法是可行的，而且造價也不高。要想維持供水網的壓力不變，根據反饋定理在管網系統的管理上安裝了壓力變送器作為反饋元件，由于供水系統管道長、管徑大，管網的充壓都較慢，故系統是一個大滯后系統，不易直接采用PID調節器進行控制，而采用PLC參與控制的方式來實現對控制系統調節作用。

　　

　　福州無負壓變頻自動調速供水設備現場安裝順序

　　

　　1、整套水泵運到現場。附帶底座者已裝好電動機。找平底座吋可不必卸下水泵和電機。

　　

　　2、將底座放在地基上。在地腳螺釘附近墊楔形墊鐵。將底座墊高約20?40毫米。準備找平后填充水螺漿之用。

　　

　　3、用水平儀檢査底座的水平度。找平后扳緊地腳螺母用水泥漿填充底座。

　　

　　4、經3-4天水泥干固后。再檢査一下水平度。

　　

　　5、將底座的支持平面、水泵腳、電機腳的平面上的污物洗清除;,。并把水泵和電機放到底座上。

　　

　　6、調整泵軸水平。找平后適當上緊螺母。以防走動。待調節完畢后再安裝電機。在不合水平處墊以鐵板,

　　

　　圣博凱斯福州無負壓變頻自動調速供水設備優化布局—圣博凱斯高效能變頻控制系統

　　

　　每套成品控制系統都經過了嚴格的設計及安裝布局

　　

　　對于每個變頻控制系統，設計是整個系統重點，最能體現產品質量關鍵環節。對于變頻控制系統，電氣設計工程師應在如下設計方面入手。

　　

　　1、變頻控制系統的原理圖設計

　　

　　2、電路主路設計。

　　

　　3、電路控制回路設計。（包括常規控制電路）。

　　

　　4、PLC控制接口電路。

　　

　　5、福州無負壓變頻自動調速供水設備變頻器聯網等。

　　

　　6、變頻控制柜的工藝設計。（包括電氣工藝設計）。

　　

　　7、柜體板金工藝設計。

　　

　　8、抗干擾設計。

　　

　　9、防塵及防潮設計。

　　

　　福州無負壓變頻自動調速供水設備安裝說明

　　

　　1.設備要求按圖正確的與系統安裝，泵房溫度不得低于0攝氏度，不高于40攝氏度，設備應高于地面50-100mm，留有排水溝，各水泵應有單獨的吸水管，地上水池加閘閥，以便維修。

　　

　　2.安裝盡量少用彎頭，以減少不必要的損失。

　　

　　3.該設備經廠方技術人員調試完畢后，交付用戶的專門管理人員負責，專用消防設備，必須定制嚴格管理制度，以達到一有火情，立即啟動。

　　

　　圣博凱斯高效低噪音福州無負壓變頻自動調速供水設備功能介紹

　　

　　功能手動/自動轉換：

　　

　　設備為用戶提供了多路操作方式，設備控制面板具備手動和自動控制方式，由控制面板上的“手動/自動”轉換開關來選擇。當選擇自動操作，并將“啟動、停止”轉換開關扭至啟動位置時，無須人為干預設備的運行，設備在微機的控制之下按照設定的程序全自動運行。

　　

　　功能抗干擾屏蔽：

　　

　　因福州無負壓變頻自動調速供水設備為變頻控制，變頻控制過程中很容易產生高頻輻射造成干擾，再有設備要求控制精度高，對外界的干擾敏感，所以設備設有以上功能以有效保護設備的正常運行要求。

　　

　　功能前后壓聯合控制：

　　

　　一重PLC實時監控進水壓力，通過控制程序中的控制算法，使設備在運行中不產生流量突變，使管流連續性流態不被破壞。二重當控制失靈或響應速度不夠快時產生了負壓，可在設備水路中采用消除氣囊的技術作為第二重對策。

　　

　　福州無負壓變頻自動調速供水設備是近年來出現的一種新型加壓供水設備，通過微機控制變頻調速來實現恒壓供水。首先根據實際情況設定用水點工作壓力，并時刻監測市政管網壓力，當壓力低于用戶所需壓力時，微機自動控制子變頻器啟動，調節水泵轉速提高，直到管網壓力上升到用戶所需壓力，并控制水泵以一恒定轉速運行進行恒壓供水。當用水量增加時轉速提高，當用水量減少時轉速降低，時刻保證用戶的用水壓力恒定。

　　

　　圣博凱斯福州無負壓變頻自動調速供水設備系統創新功能

　　

　　1、供水視窗系統采用最新的供水視窗軟件，人機界面觸摸式操作方式，將現場的各泵工作狀態、實時壓力、變頻頻率、多種故障顯示、修改運行參數、系統參數全部在視窗相應的畫面(頁數)顯示出來。文字、數字及圖形有機的配合，即豐富了系統的內容，又增加了系統的完整性、以利于操作人員更簡便、直觀、正確的掌握系統運行狀態，大大提高了系統的可靠性。視窗系統上留有多種接口，以備必要時的升級及相應的通信功能。

　　

　　2、福州無負壓變頻自動調速供水設備語音報警系統設備可增設遠程語音報警功能，當設備控制系統出現故障時，系統觸發報警撥號系統撥打預先設置好的固定電話或者手機號碼，語音通知管理人員設備有故障需要及時檢修，以免影響正常用戶用水。此控制功能需要占用一條電話線以便撥號。

　　

　　3、遠程控制系統設備可具備遠程監控接口，利用GPRS/MODEM實現設備的有線或無線遠程控制，異地實時控制各泵工作狀態、實時壓力、變頻頻率等系統參數，并對故障進行報警記憶處理。

　　

　　福州無負壓變頻自動調速供水設備—觸摸屏顯示系統

　　

　　觸摸屏控制界面主要有9大部分組成：1、主畫面。2、工況監控。3、參數設置。4、運行狀態。5、報警查詢。6、一鍵調壓。7、實時曲線。8、應急電路。9、壓力補償。其中主畫面上詳細介紹了圣博凱斯的發展及圣博凱斯實力。

　　

　　圣博凱斯福州無負壓變頻自動調速供水設備貼近客戶——保養自動彈窗功能

　　

　　我們都知道，機械部位都需要運轉時間多久后要進行保養，保養是發動機永不停歇的保障。李總的奔馳同樣也要按運行公里來進行保養。

　　

　　水泵運行在5000H后需要加注黃油一次，設備及控制柜更需要進行清灰清潔，滿一年后由于振動作用需要進行控制柜的螺絲緊固及機械連接處的螺絲緊固……

　　

　　在圣博凱斯，很榮興我們的客戶專管員在供水設備需要保養時，福州無負壓變頻自動調速供水設備觸摸屏會自動彈出保養內容及保養方法，如果五次以上的警告依然沒有進行保養，會讓您的設備進行休眠，因為她太累了，已經不堪重負了，再運轉下去會得大病的。當然具體的保養知識也可以咨詢我們公司的售后服務部門。我們所做的這一切都是為了客戶更好，更安全的使用我們的設備。
