超聲波流量計是一種無阻塞式流量計[[4.。它是利用超聲波在水中傳播的時間隨流速變化的原理測量流量的。由流量變送器和流量轉換器兩部分組成，把上游超聲換能器K,和下游超聲換能器K2與管道成0夾角相對斜置安裝在流量導管上就構成了超聲波流量變送器。把流量變送器上的兩只超聲換能器和流量轉換器連接起來，便可從轉換器上得到與流量成線性關系的輸出信號。
主要功能特點：
◇具有完全自主的知識產權-----和5項高技術創新
（例如：根據用戶要求可選購薄壁堰、矩形堰、全寬堰、梯形堰、三角堰、巴歇爾槽、文丘里槽、P-B槽）。 本機采用兆易R(shí)ISEN（力聲）品牌獨創的動態多項式算法，依據當前液流狀態K系參數，適時確定C參數及△Q和Qs，
使之從小流量到中、大流量工況中，所記錄的瞬時流量都能保證在一個動態精準帶上運行。
超聲波流量計安裝方便(外縛式安裝)，不用修改管道設計。傳感器分固定式傳感器和便攜式傳感器兩種，測量精度一般不高于0.25%一1%，靈敏度0.003m/s。因?yàn)g量流量時不接觸液體，無須維修保養。超聲波流量計測盆精度高，可靠性高，重復性好，但價格也較高。
由于超聲波在穿過流動的液體時，沿順流方向和沿逆流方向的傳播速度是不同的，應用該原理制成的流量計又稱超聲波時差式流量計。超聲波時差式流量計適用于滿管測量，具有測量范圍寬、誤差小、采樣頻率高、穩定性好等優點。
美國CONTROLOTRON公司生產的1010系列時差式超聲波流量計采用寬脈沖傳感器技術(1010系列時差式超聲波流量計如圖4一12所示)，配合可變頻率傳送線路，使傳感器可以適合于不同的管材諧振的頻率。超聲波信號在管壁內軸向運動后才將信號傳送至另一傳感器，增強的信號適用于不同溫度、流速、含氣泡和固體雜質的液體。一般使用窄脈沖原理(Nar-rowbeamtechnology)的超聲波流量計只能用在單一均勻的液體。1010系列時差式超聲波流量計采用金屬傳感器，可計量高溫度的液體和提高長期穩定性(線性)，它適用于石油、化工、冷一熱水系統、水電及自來水計量，比傳統的流量計有許多的優點:
1)外縛式安裝，不用修改管道設計;無負壓供水設備www.sdsxscj.com
2)數字及圖形顯示當時流量及總流量;
3)2MB資料庫功能，記錄一段時間內的流量及總流量;
4)在流速114m/s內可維持標定的精度，并可顯示正反流動方向;
5)可靠性高，不接觸液體，無須維修保養;
6)測知液體中的含氣量(VAER讀數)并作出內部補償;
7)雙聲道(dualbeam)設計，可安裝在彎頭附近、不受液體中的紊流(Turbulence)影響;
8)高靈敏度，靈敏度可達0.001ft/s;
9)可計量不同液體;
10)預定報警功能，在預定的高度/低流速或流量下給予用戶信號;
11)自診斷功能，顯示計量時的問題，如氣泡、信號值和聲速;
12)便攜式型號，可采用干性直流電池，不受工作環境影響。
在流量測量中如不是滿管或現場測量條件不是很好時，也可采用ADFM聲學多普勒流量計，該流量計采用聲學多普勒技術、獨特的信號處理，使儀表能夠測量流速場，將流速分布測量出來，再加上液位計算過流面積，從而精確測量流量。
美國MGD公司ADFM聲學多普勒流量計現已廣泛應用，其原理如圖4一”所示。
圖4一13所示為典型的ADFM聲學多普勒流量計測量非滿管流量。傳感器固定在管道的底部中心，四個壓電陶瓷晶體向不同方向發射超聲波脈沖，水中的固體懸浮物產生回波，由于固體懸浮物相對傳感器運動，回波會有多普勒頻移，測量這個頻移可以計算出流速。第五個壓電陶瓷晶體位于傳感器中央，方向垂直向上，用于測量液位。
流量計將回波信號按時間間隔劃分為許多小單元，這對應于流場中的不同深度，每個單元的流速都被單獨計算出來，整個結果就是流速場。圖中所示的沿著波束的小格就是距離單元。所示的流速場1號是由上游和下游的一對傳感器測出的，另一側的一對傳感器測出流速場2號。因?yàn)槎嗥绽樟魉偈怯蟹较蛐缘�，因此，它可以測量雙向水流的流量。兩個流速場可以用數學算法來計算整個截面的流速分布，這個算法有大量對流場研究的數據模型.具有將測量結果轉變?yōu)檎麄�(gè)截面數據的功能，從而計算出流量。
ADFM聲學多普勒流量計可用于滿管流量測量、非滿管流量測量和明渠流量測量，但其價格非常昂貴。
◆主要技術指標：（定制指標價格請另詢）

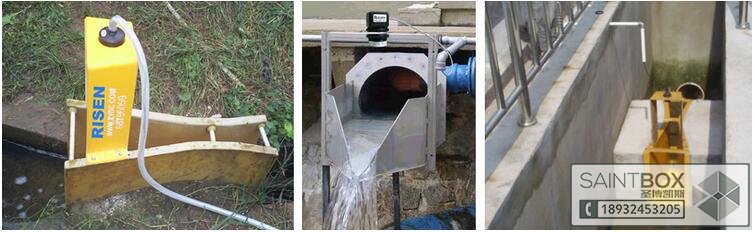

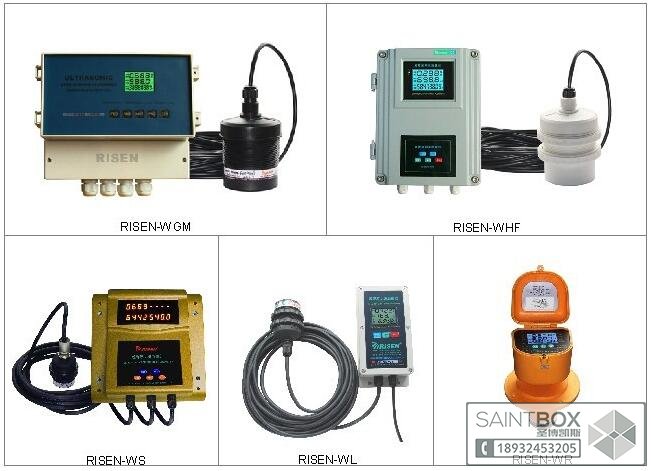

產品型號：RISEN-WGM 功能特點：數據存儲1年，可任意查詢，要一鍵下載（也可定制數據存儲3年、5年） 適用堰槽：巴歇爾槽、矩形堰、直角三角堰 根據工況訂貨時選購，其它規格或非標型可定制 流量范圍：按以上適用堰槽標準確定 流量精度：1~5%（根據適用槽堰不同） 液位范圍：0~1m，2m，3m（根據安裝高度確定，可定制更大量程） 液位精度：±0.25~0.5%F.S （at 25℃，清潔環境、靜態液面的相對誤差 ） 探頭盲區：≤300~350mm（根據量程及傳感器不同，可定制小盲區產品） 輸出信號：4~20mA（對應瞬時流量），RS485（多款協議可選購） 可定制模擬量：0~20mA；0~5V，1~5V 數字量：RS232 開關量：繼電器 操作按鍵：五位輕觸式按鍵 顯示方式：LCD 四位液位高度（分辨率mm，cm可設置） 四位瞬時流量（L/s、m3/s 單位可設置） 八位累計流量值（0~3位小數自動） 16位全日歷時鐘：年月日時分秒（按鍵切換） 工作溫度：-10~50℃（默認） 可定制：低溫：-20℃，-30℃，-40℃； 高溫：+60℃，+70℃，+80℃ 工作電源：AC220V/50Hz（默認，可選DC24V/300mA，或定制其它方式） 安裝方式：儀表壁掛式安裝 傳感器螺孔旋進式或螺母夾緊式安裝，螺紋尺寸M68×2.0mm 出線方式：儀表標準接線端子；傳感器防水接頭出線，引線20m（可定制加長） 防護級別：IP65（默認） 傳感器可定制：IP66，IP67，IP68 應用環境：常壓，非腐蝕，非防爆環境（防爆工況，或腐蝕環境，可定制）
|
