無負壓供水設備開展歷程
無負壓供水設備是一種加壓供水機組，直接與市政供水網聯接、在市政管網剩下壓力基礎上串聯疊壓供水而保證市政網壓力不小于設定維護壓力(設定壓力有必要高于小區直供區壓力需求，一般不低于1.2Kg)的二次加壓供水設備。
管網疊壓(無負壓)供水設備的中心是在二次加壓供水體系運轉過程中怎么避免負壓發作，消除機組運轉對市政網的影響，在保證不影響鄰近用戶用水的前提下實現安全、牢靠、平穩、供水。
無負壓供水設備又被稱之為管網疊壓供水設備，現在市場上主要有罐式無負壓供水設備與箱式無負壓供水設備。
疊壓供水技能最早從由日本開展起來的，20世紀80年代中期，日本就現已開端了關于這方面的研討，研討內容不僅限于技能層面，也在市場需求，行政辦理和法令，城市高層建筑的供水形式等層面的討論也陸續翻開。直接給水體系被日本厚生省列入國家施策政策性文件"面向2l世紀的供水體系改造和再構筑的長時間目標"中，且對給水設計規范作出了相應的修訂，把供水管網末梢的效勞水壓從本來的0.15Mpa提高到了0.2MPa，由國家供給相應的基金在千葉縣建成了具有必定規劃的實驗室，而且組織了一批由科研機構、供水企業、學者以及產品制造廠商構成的部隊，在把資金籌備好今后，進行了關于"直接給水"方面的研討，方案用3年的時問將"推動直接給水體系"的研討完成，做了許多相應的課題研討。日本札幌市水道局從1992年開端實行新的二次供水方案，僅在那一年內有68棟高樓選用了疊壓供水設備供水，將其原有的水箱撤銷，改造作用點評不錯。美國的專業化水務公司DAREYET水務集團一向致力于二次供水新式技能的開發研討，成功地在美國及世界各地推行運用了疊壓供水系列設備。到了20世紀90年代晚期，管網疊壓供水技能已在日本、美國、西歐等國家得到普遍運用。
設備組成

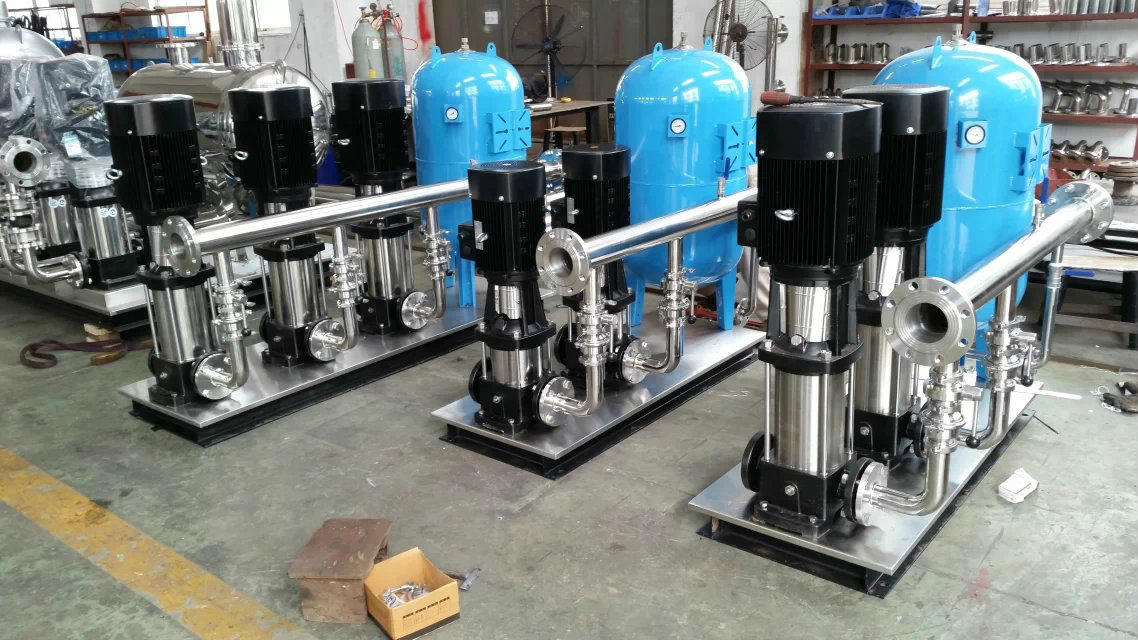

整套設備由穩流罐、真空抑制器、變頻調速水泵機組、壓力傳感器、變頻操控柜、倒流避免器(可選)、消毒設備(可選)、小流量保壓罐(可選)等組成。從市政管網引來的進水管直接銜接到穩流罐的進水口，穩流罐的出水口經過消毒設備后銜接到加壓泵組的進水管，加壓機組的出水管與用戶用水管銜接，直接向用戶管網供水。
作業原理
穩流罐式無負壓供水設備與市政管網直接銜接，在市政管網剩下壓力的基礎上串聯疊壓供水。
(1)變頻恒壓供水:當市政管網供水量大于用戶用水量時，穩流罐式無負壓供水設備變頻恒壓供水，此刻穩流罐中存儲必定量的承壓水。
(2)消除負壓:當用戶用水量添加導致市政管網與穩流罐銜接處壓力下降，當壓力下降到相對壓力0以下時，在穩流罐中構成負壓，真空抑制器的進氣閥門翻開，大氣進入穩流罐。此刻，穩流罐相當于一個具有自由液面的開口水箱，壓力與大氣相同，負壓被消除。水位下降到設定值時，液位操控器將操控信號傳遞給變頻操控柜中的操控體系，操控加壓機組中止作業，用戶停水;當用戶用水量減小時，穩流罐中水位上升，氣體從真空抑制器排氣閥門掃除，壓力康復正常后，加壓機組從頭主動發動，康復供水。
(3)停水停機功用:當市政管網停水時，加壓機組在液位操控器操控下主動中止運轉，市政管網供水康復后，主動發動從頭康復正常供水。
(4)小流量休眠功用:用戶不用水或用水量很小時設備主動進入休眠狀況(停機)并堅持供水壓力，用戶康復用水時體系主動喚醒，康復正常供水。
(5)停電持續供水:當小區停電時，由市政管網持續向低區用戶供水，停電不停水。設備康復供電后，主動發動，康復正常供水。
設備分類
現在，市場上所用的無負壓供水設備主要有2種:穩流罐式、調理水箱式。
折疊穩流罐式
罐式無負壓供水設備在水泵前裝設壓力密封罐，罐內部或外部加設穩流補償器(又稱"真空消除器")，水泵經過穩流罐吸水，加壓后供至用戶，靠穩流補償器的調理作用，下降對公共供水管網的影響。此辦法無儲藏水量，城市公共供水管網停水時，易呈現斷水現象。
折疊調理水箱式
該辦法設有不承壓的調理水箱，內部加設有穩流補償器，經過電控設備，使調理水箱內的水每天至少循環兩次，保證水質不變。當市政管網的水量、水壓條件能滿意無負壓供水要求時，直接從市政管網取水;否則，從調理水箱取水。此辦法具有必定的儲藏水量，可用于供水管網不穩定的區域，可是因為存在水箱和檢修人孔，仍要按規則定時進行清洗消毒(據)。
設備長處
1、節省設備本錢出資，占地面積相對較小，。不僅對出資進行了節省，而且對自來水管網中一次供水壓力進行充分使用。能夠選用在加壓泵挑選進行恰當減小，促進設備的本錢投入得到節省。其次，對體系占地面積得到節省，對節省的土地進行充分使用，進一步將房屋占用面積得到提高，滿意我國要求的對土地資源節省的作用。
2、潔凈無污染，供水設備體系的設置都歸于全密封結構，從自來水管網開水直到用戶家中的水龍頭，因而，污染物不會呈現進入供水體系的現象發作。水體不會直接對空氣進行接處，選用食品級不銹鋼對過流部件進行制作，因而不會有水質污染的現象發作。
3、顯著的節能作用，一般設備和自來水管網的鏈接歸于直接串接，也就是在自來水廠進行一次供水管網壓力的條件下在對所需的壓力進行疊加，依據壓力的缺乏，進行恰當?shù)奶砑�，促進管網的余壓得到充分使用。再用水低峰期階段，能夠不對設備進行運轉，會有顯著的節能作用初顯。
4、裝置簡略。因為無負壓疊壓供水設備歸于成套供給體系，因而用戶只需對進出口水管進行銜接即可運用，施工周期短，且裝置便捷。
5、較低的運轉本錢。因為在對加壓泵的選型過程中運用較小，而且可運用對泵相關供水的辦法，在城市用水低峰期時，能夠?qū)Τ鞘幸淮喂┧畨毫M行使用，能夠不對泵進行發動或只對一臺泵進行發動的辦法，然后實現城市用水的需求。當用水高峰期降臨時方可對其他泵進行發動。所以，在設備運轉過程中會有較低的能耗構成，促進運轉本錢得到有用的下降。
6、停電現象發作時不會對供水的狀況形成影響。因為設備的公共供水管網路與用戶管網是直接相連的，因而在停電時，盡管加壓泵中止了運轉，但自來水廠一次供水壓力也能對用水需求得以滿意。
7、后期辦理供給便利。因為無負壓疊壓供水設備歸于微機全主動變頻操控的，因而具有停電設備進行主動關機，來電設備進行主動開機的作用，對故障檢測、技能確診及報警提示等較為完善，促進設備辦理及維護過程中存在相對簡潔的優勢。其次，因為不會受到污染，所以不存在清洗的作業過程。
|
