二次供水無負壓設備驗收標準是怎樣的，有哪些標準？二次供水系統的設計參數應與市政供水網的供水能力和用戶的用水需求相匹配。二次供水設施應獨立設置，并應有建筑維護結構。二次供水設施應有防污染措施，二次供水設施應有安全運行的保障措施。
二次供水設計中的水相關產品應符合現行國家標準GB / T17219《飲用水輸配設備和防護材料安全評價》；二次供水設施應具有本地自動和手動控制模式；可以采用遙控來實現無人值守；本標準適用于二次供水設施(包括非負壓供水設備驗收標準；引用主要標準、規范和法規(現行)《建筑給排水設計規范》( GB 50015 - 2003 )
《供水、排水和供暖工程施工質量驗收規范》( GB 50242 - 2002 )、《供水和排水管道工程施工和驗收規范》( GB 50268 - 2008 )、《室外供水設計規范》( GB 50013 - 2006 )、《飲用水輸配設備和防護材料安全評價標準》( GB / T 17219 - 19 ) 98 )、《飲用水衛生標準》( GB 5749 - 2006 )、《二次供水設施衛生標準》( GB《生活飲用水輸配設備和防護材料安全評價標準》( GB / T17219 - 1998 )、《二次供水技術規程》( CJJ 140 - 2010 )
二次供水當民用和工業建筑對水壓和飲用水數量的需求超過城市公共供水或自建供水網絡的容量時，用戶或自用的供水方式通過儲存和加壓設施通過管道提供。
二次供水設施是為二次供水提供的泵房、水池(罐)、泵、閥門、電控裝置、消毒設備、壓力水容器、供水管道等設施。
無負壓供水設備供水，城市供水管網壓力直接加壓兩種供水方式。
一般規定二次供水系統的設計應符合城市供水網的供水能力和用戶的用水需求。
二次供水系統的設計應滿足安全使用和節能、節電、節水、節材的要求，并應滿足環境保護、建筑安裝、運行管理、維護和檢驗的要求。
二次供水方式的選擇應充分利用城市供水管網的壓力，并根據城市供水管網的條件，考慮住宅小區或建筑物的類型、高度和使用標準等因素，經技術經濟比較后，合理選擇二次供水系統。
二次供水系統可以采用以下供水方式:變頻調速供水設備；b .非負壓供水設備；4。泵站的技術要求要求泵站應獨立設置，泵站的出入口應直接從公共通道進入。
泵站應配備排水設施。泵面應有不小于0.01的坡度排水設施。
應該提供通風，以確保房間通風良好。
泵基礎應高于地面，且不應小于10厘米。
水池和水箱要求泵房安裝防火和防盜門，門的尺寸應滿足處理最大設備的需要，窗戶和通風孔應配有防護網格型網罩。
泵房內的電氣控制系統應與水泵機組、水箱、管道等輸配水設備分開，防水、防潮、防火的飲用水池(箱)必須分開設置，不應與其他水池(箱)相結合，應有良好的絕緣措施。
池(罐)的側壁和壁之間的間距不應小于0.7米，管道的側面不應小于1.0米，池(罐)和室內建筑的突出部分之間的間距不應小于0.5米，池(罐)頂部和地板之間的間距不應小于0.8米，池(罐)底部應在頭頂上方，不得高于地面。小于0.5m，并應具備排水條件。
人孔不應小于罐外0.1M。圓形人孔的直徑不應小于0.7m，方形人孔的長度不應小于0.6m水池應有良好的保溫措施；鋼筋混凝土水池必須襯有不銹鋼、瓷磚和其他食品級材料以及預制水箱，或者涂有食品級涂料。
池(罐)的進出口管道應在罐內部進行良好的防腐處理，管壁和管段應進行良好的防腐處理。室外水庫(水箱)周圍不得發現滲水坑、化糞池、垃圾場或有毒有害物質等污染源或污水管道，出水口應高于地面，并應有防護設施。
水箱應有相應的通風管和蓋。人孔的位置和尺寸應滿足水箱內部清潔和消毒的需要。
游泳池和水箱中應安裝爬梯，用于衛生清潔、消毒和檢查；水箱的排水管應位于水箱底部；排水管和溢流管不得直接與下水道連接；溢流管末端應裝有防蟲網罩；不銹鋼材料應用于爬梯子和水箱中的支撐部件。
供水管道和閥門要求建筑供水管道應加襯或耐腐蝕管道，主要是聚乙烯管道( PE )或加襯(涂層)塑料管。
罐和池內的進出口管應由內外保護管和不銹鋼管制成，外保護和端口保護不應低于內保護標準。
現場制造的鋼制配件應進行內外保護處理，閥門材料原則上應符合管道材料，內外保護處理應不低于相應的管道材料標準。閥門應由不銹鋼球閥、鑄銅閘閥和軟密封橡膠閘閥制成。滲透閥、浮動球閥、止回閥、減壓閥、緊急切斷閥應為銅、不銹鋼閥門材料。
供水管道和閥門不得含有國家明令禁止的材料；管道應排列清晰，水平和垂直，無強制連接；管道支架、支吊架應安裝牢固并標準化；并應防止結冰。
水泵及其輔助設施要求泵組配備備用泵，備用泵的供水能力不應小于最大運行泵的供水能力。泵應具有內部保護和耐腐蝕性能。
泵的葉輪應由不銹鋼制成，水質不應受到泵殼內壁、葉輪、密封圈和飲用水、內部保護材料和表面涂層等材料的影響。
泵機組、管道及其附屬設施應當采取減震、防噪措施，其環境噪聲和振動應當符合國家有關標準；嚴禁將泵直接與供水管道連接。
水泵應采用自吸啟動方式。
根據設計運行模式，泵及其配套設備的控制可采用就地控制、遠程控制和自動控制。
當壓力系統缺水或供水不足時，應能實現自動報警和停機保護，當壓力系統恢復正常時，應能實現自動啟動和供水。
電氣控制設備要求電氣控制設備通用條款:控制系統應具備自動控制、遠程控制和現場手動控制三種控制模式，其優先級從高到低依次為:現場手動控制、自動控制、遠程控制。它應該具有必要的參數、狀態和信號顯示功能。備用泵可以配置為自切換和交替切換。當應用變頻調速時，設備應該能夠自動運行小流量。設備應配備實時測量儀器，如水壓、液位、電壓和頻率。
二次供水設備應具有人機對話功能，界面應為中文，圖標明顯，顯示清晰，易于操作。這兩個供水控制設備應該有標準的通信協議和接口。控制設備應具有故障報警和自動保護功能，如過載、短路、過壓、缺相、欠壓、過熱和缺水。應自動或手動消除可恢復故障，并恢復正常運行。
電源應滿足設備的安全運行，應采用雙電源或雙回路電源。罐(箱)應有液位控制裝置。當遇到超高液位和超低液位時，應自動報警。消毒系統應在兩個供水設施中配備消毒設備。消毒設備可選用臭氧發生器、紫外線消毒器和水箱自潔消毒器，其設計、安裝和使用應符合國家有關標準。
臭氧發生器應設置尾氣消除裝置。紫外線消毒器應具有紫外線輻射強度的在線檢測功能，并應具有自動清潔功能。水箱自潔消毒器應安裝在室外。遠程控制系統要求二次供水設施(包括非負壓供水設備)應配備遠程控制系統。
遠程監控系統應采用光纖采集二次供水系統的實時信號，包括水量、水壓、水質、電機、泵、閥門、分配系統和儲罐(罐)等運行數據信息和泵房視頻信息。
遠程監控系統的監控終端應能監控主要二次供水設施的運行狀況，并能實時報警二次供水設施的異常運行；它具有報告統計、查詢、分析等信息的功能，可以向各個采集終端發送控制指令，以及二次供水系統的運行狀況。
如果二次供水設施沒有配備遙控系統，則應保留安裝遙控系統的接口和空間。
安全系統要求二次供水設施應配備視頻監控、門禁系統、電子報警裝置，應配有遙控系統，并符合視頻監控系統規范的技術要求。
二次供水設施的操作機房應安裝和使用防盜門窗，并符合國家防盜門標準的要求。
二次供水設施的操作機房和管理室應配備符合消防設備標準的質量、數量和型號。
新建、改建二次供水工程的城市二次供水設施施工圖審查標準的適用范圍，符合安裝非負壓供水設備的技術要求，在下列情況下，可以嚴格禁止使用非負壓供水設備:任何可能對城市供水網絡造成回流污染的情況都將受到危害。危害水質的相關行業(如醫院、制藥工業、化學工業等)。) .
供水網絡結束或供水過多的區域。
有室內和室外消防加壓供水系統。
非負壓設備密度過高或使用非負壓設備的區域可能會影響周圍地區現有用戶的用水量。
供水率很高，不允許用戶停止供水。
用戶(如學校、工廠等)。)在集中時間用水的人，瞬時流量過大，沒有有效的保障措施。
使用非負壓供水設備的外部市政供水網絡的口徑應大于或等于dn200毫米，市政供水網絡的管徑與連接設備的吸水管徑之比不應小于3 : 1，設備的吸水管徑不應大于dn100毫米。
單臺設備的額定供水量不得超過每小時32立方米，多臺設備的總加壓供水量不得超過每臺40立方米，總建筑面積不得超過20萬平方米。

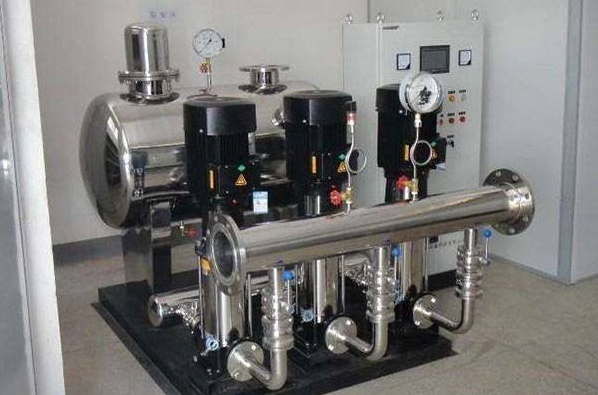

技術要求無負壓供水設備應符合中國城市建設行業標準無負壓供水設備穩壓補償無負壓供水設備制造商無負壓供水設備及其產品和主要部件制造商應通過ISO 9001 : 2000質量管理設備的生產工藝，質量技術應達到省級以上。省級衛生行政部門出具的監測報告、設備生產許可證和非負壓供水設備啟動時，泵吸入口的壓降不得超過0.02 Mpa。
設備應具有由泵吸入口壓力控制的自動啟動和停止功能。當吸入口壓力低于0.2 MPa時，機器將自動停止。當吸入口的壓力在沒有負壓供水設備的情況下使用時，設備入口必須在設備入口符合行業標準“防回流閥”CJ / T160 - 2002之前安裝，該標準規定，沒有負壓的供水設備應該安裝在入口之前。配備壓力測量設備，具體的壓力測量設備和技術要求如下:主要儀器，即壓力變送器，不使用負壓供水設備。
零溫度漂移: 0.03 % FS / ( < 100千帕)；0.02 % FS / ( > 100千帕)全溫度漂移: 0.03 % FS / ( < 100千帕)；0.02 % FS / ( > 100千帕)輸出信號: 4 - 20md ADC傳輸模式:二線或三線負載電阻: < U - 15 ) / 0.02兆3 . 7 . 2信號采集和控制單元應適用于信號采集裝置的現場數據采集和控制。水務行業自動化系統要求，具有模擬數據采集要求。
電磁兼容性: EN61000 - 4 - 2、EN50140、EN50141、EN50204瞬時沖擊: EN61000 - 4 - 4電涌保護: EN61000 - 4 - 53 . 7 . 3信號傳輸系統要求數據終端始終在線，即使在工作中由于突然斷電或重啟，設備也會自動在線。
靜電放電抗干擾測試等級:等級3射頻電磁場輻射抗干擾測試等級:等級3輸出信號采用CDMA信號傳輸方式。
|
