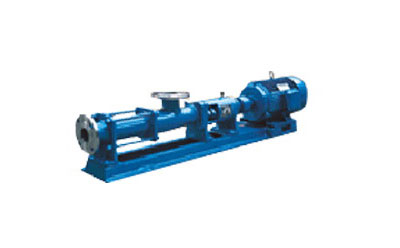

G型螺桿泵
G型螺桿泵產品概述：
單螺桿是按迥轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。
由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，自吸高度一般在6m，適用于輸送介質溫度80℃以下(特殊要求可達150℃)。
因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。
傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。
這種泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。
G型螺桿泵技術參數：
流量：0-150m3/h；
揚程：60-120m；
功率：0.75-37kw；
轉速：500-960r/min；
口徑：20-135MM；
溫度：-15-200℃
三、型號意義：
G 35-1
G - G系列螺桿泵
35 - 螺桿名義直徑
1 - 表示一級泵
四、G型螺桿泵|工作的原理
單螺桿是按迥轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。
由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，自吸高度一般在6m，適用于輸送介質溫度80℃以下(特殊要求可達150℃)。
因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。
傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。
這種泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。
| 型號 | 流量 (m3/h) | 壓力 (Mpa) | 允許最高轉數 (r/min) | 電機功率 (kw) | 必需汽蝕余量 (m) | 進口法 蘭通徑 (mm) | 出口法 蘭通徑 (mm) | 允許顆 粒直徑 (mm) | 允許纖 維長度 (mm) |
| G20-1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
| G20-2 | 1.2 | 1.5 | |||||||
| G25-1 | 2 | 0.6 | 960 | 1.5 | 40 | 32 | 2 | 30 | |
| G25-2 | 1.2 | 2.2 | |||||||
| G30-1 | 5 | 0.6 | 960 | 2.2 | 50 | 40 | 2.5 | 35 | |
| G30-2 | 1.2 | 3 | |||||||
| G35-1 | 8 | 0.6 | 960 | 3 | 65 | 50 | 3 | 40 | |
| G35-2 | 1.2 | 4 | |||||||
| G40-1 | 12 | 0.6 | 960 | 4 | 80 | 65 | 3.8 | 45 | |
| G40-2 | 1.2 | 5.5 | |||||||
| G50-1 | 14 | 0.6 | 720 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| G50-2 | 1.2 | 7.5 | |||||||
| G60-1 | 22 | 0.6 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| G60-2 | 1.2 | 15 | |||||||
| G70-1 | 38 | 0.6 | 720 | 11 | 150 | 125 | 8 | 70 | |
| G70-2 | 1.2 | 18.5 | |||||||
| G85-1 | 56 | 0.6 | 630 | 15 | 150 | 150 | 10 | 80 | |
| G85-2 | 1.2 | 30 | |||||||
| G105-1 | 100 | 0.6 | 500 | 30 | 200 | 200 | 15 | 110 | |
| G105-2 | 1.2 | 55 | |||||||
| G135-1 | 150 | 0.6 | 400 | 45 | 250 | 250 | 20 | 150 |

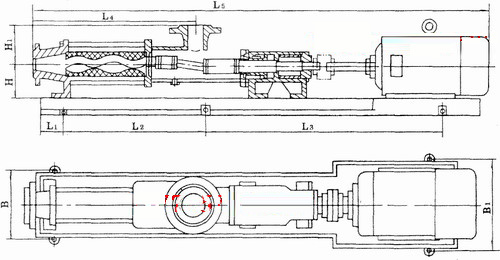

G型螺桿泵安裝尺寸
| 型號 | L1 | L2 | L3 | L4 | L5 | H | H1 | B | B1 | |
| G20-1 | 93 | 545 | 220 | 800 | 130 | 195 | 125 | 160 | ?14×4 | |
| G25-1 | 135 | 800 | 325 | 1140 | 145 | 250 | 160 | 180 | ?14×4 | |
| G25-2 | 110 | 935 | 460 | 1280 | 160 | 260 | 160 | 200 | ?14×4 | |
| G30-1 | 105 | 935 | 340 | 1170 | 160 | 265 | 160 | 200 | ?14×4 | |
| G30-2 | 135 | 650 | 460 | 550 | 1505 | 195 | 315 | 200 | 245 | ?16×6 |
| G35-1 | 130 | 475 | 530 | 430 | 1385 | 200 | 315 | 205 | 245 | ?16×6 |
| G35-2 | 140 | 485 | 715 | 620 | 1610 | 215 | 340 | 200 | 245 | ?16×6 |
| G40-1 | 150 | 465 | 622 | 455 | 1515 | 200 | 315 | 205 | 250 | ?16×6 |
| G40-2 | 165 | 665 | 625 | 670 | 1720 | 215 | 325 | 210 | 240 | ?16×6 |
| G50-1 | 150 | 575 | 545 | 490 | 1560 | 210 | 320 | 205 | 245 | ?16×6 |
| G50-2 | 150 | 700 | 700 | 735 | 1975 | 240 | 380 | 230 | 295 | ?18×6 |
| G60-1 | 150 | 675 | 700 | 570 | 1840 | 235 | 385 | 235 | 285 | ?18×6 |
| G60-2 | 150 | 800 | 845 | 850 | 2145 | 240 | 390 | 240 | 315 | ?18×6 |
| G70-1 | 183 | 720 | 750 | 685 | 1995 | 245 | 435 | 240 | 315 | ?18×6 |
| G70-2 | 190 | 900 | 935 | 1055 | 2380 | 265 | 465 | 250 | 350 | ?20×6 |
| G85-1 | 200 | 800 | 850 | 735 | 2045 | 280 | 480 | 260 | 350 | ?20×6 |
| G105-1 | 210 | 870 | 930 | 885 | 2200 | 300 | 500 | 300 | 400 | ?20×6 |
| G135-1 | 250 | 930 | 970 | 985 | 2300 | 300 | 510 | 320 | 450 | ?20×6 |
