IS、IR型單級單吸清水泵

分類：其它泵時間：2021-03-22 11:28:44

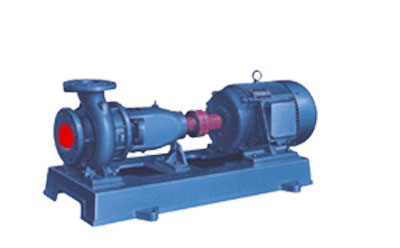

IS、IR型單級單吸清水泵
IS、IR型單級單吸清水泵

IS、IR型單級單吸清水泵一、用途及特點

  • 本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。
  • IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，能互換；全系列泵的懸架也只有四種。
  • 泵轉速分為2900和1450轉／分兩種。
  • 性能如下： 2900轉／分 1450轉／分
  • 大流量： 240米3／分400米3／分
  • 高總揚程： 125米 55米
  • 高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)
  • 高工作溫度：80℃
  • 允許吸入管路壓力0.3MPa，泵的高使用壓力1.6MPa。

IS、IR型單級單吸清水泵結構說明

本清水泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。

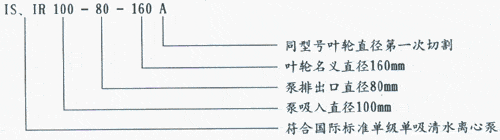

IS、IR型單級單吸清水泵型號意義

IS、IR型單級單吸清水泵結構說明

  • IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體(1)、泵蓋(2)、葉輪(3)、軸(4)、密封環(5)、軸套(8)及懸架軸承部件(12)等所組成。
  • IS、IR型泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。
  • 泵的殼體(即泵體和泵蓋)構成泵的工作室、葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。
  • 為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
  • 泵的軸向密封環是由填料壓蓋(9)，填料環(10)，和填料(11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡。則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
  • 為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O形密封圈，以防止沿著配合表面進氣或漏水。
  • 泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。

型號 轉速n(r/min) 流量Q 揚程Hm 效率η(%) 功率(kW) 必需汽蝕余量(NPSH)r(m)
(m3/h) (L/S) 軸功率Pa 電機功率
IS50-32-125 2900 7.5
12.5
15		 2.08
3.47
4.17		 22
20
18.5		 47
60
60		 0.96
1.13
1.26		 2.2 2.0
2.0
2.5
1450 3.75
6.3
7.5		 1.04
1.74
2.08		 5.4
5
4.6		 43
54
55		 0.13
0.16
0.17		 0.55 2.0
2.0
2.5
IS50-32-160 2900 7.5
12.5
15		 2.08
3.47
4.17		 34.3
32
29.6		 44
54
56		 1.59
2.02
2.16		 3 2.0
2.0
2.5
1450 3.75
6.3
7.5		 1.04
1.74
2.08		 8.5
8
7.5		 35
48
49		 0.25
0.29
0.31		 0.55 2.0
2.0
2.5
IS50-32-200 2900 7.5
12.5
15		 2.08
3.47
4.17		 52.5
50
48		 38
48
51		 2.82
3.54
3.95		 5.5 2.0
2.0
2.5
1450 3.75
6.3
7.5		 1.04
1.74
2.08		 13.1
12.5
12		 33
42
44		 0.41
0.51
0.56		 0.75 2.0
2.0
2.5
IS50-32-250 2900 7.5
12.5
15		 2.08
3.47
4.17		 82
80
78.5		 28.5
38
41		 5.87
7.16
7.83		 11 2.0
2.0
2.5
1450 3.75
6.3
7.5		 1.04
1.74
2.08		 20.5
20
19.5		 23
32
35		 0.91
1.07
1.14		 1.5 2.0
2.0
2.5
IS65-50-125 2900 15
25
30		 4.17
6.94
8.33		 21.8
20
18.5		 58
69
68		 1.54
1.97
2.22		 3 2.0
2.5
3.0
1450 7.5
12.5
15		 2.08
3.47
4.17		 5.35
5
4.7		 53
64
65		 0.21
0.27
0.30		 0.55 2.0
2.0
2.5
IS65-50-160 2900 15
25
30		 4.17
6.94
8.33		 35
32
30		 54
65
66		 2.65
3.35
3.71		 5.5 2.0
2.0
2.5
1450 7.5
12.5
15		 2.08
3.47
4.17		 8.8
8.0
7.2		 50
60
60		 0.36
0.45
0.49		 0.75 2.0
2.0
2.5
IS65-40-200 2900 15
25
30		 4.17
6.94
8.33		 53
50
47		 49
60
61		 4.42
5.67
6.29		 7.5 2.0
2.0
2.5
1450 7.5
12.5
15		 2.08
3.47
4.17		 13.2
12.5
11.8		 43
55
57		 0.63
0.77
0.85		 1.1 2.0
2.0
2.5
IS65-40-250 2900 15
25
30		 4.17
6.94
8.33		 82
80
78		 37
50
53		 9.05
10.89
12.02		 15 2.0
2.0
2.5
1450 7.5
12.5
15		 2.08
3.47
4.17		 21
20
19.4		 35
46
48		 1.23
1.48
1.65		 2.2 2.0
2.0
2.5
IS65-40-315 2900 15
25
30		 4.17
6.94
8.33		 127
125
123		 28
40
44		 18.5
21.3
22.8		 30 2.5
2.5
3.0
1450 7.5
12.5
15		 2.08
3.47
4.17		 32.2
32
31.7		 25
37
41		 6.63
2.94
3.16		 4 2.5
2.5
3.0
IS80-65-125 2900 30
50
60		 8.33
13.9
16.7		 22.5
20
18		 64
75
74		 2.87
3.63
3.98		 5.5 3.0
3.0
3.5
1450 15
25
30		 4.17
6.94
8.33		 5.6
5
4.5		 55
71
72		 0.42
0.48
0.51		 0.75 2.5
2.5
3.0
IS80-65-160 2900 30
50
60		 8.33
13.9
16.7		 36
32
29		 61
73
72		 4.82
5.97
6.59		 7.5 2.5
2.5
3.0
1450 15
25
30		 4.17
6.94
8.33		 9
8
7.2		 55
69
68		 0.67
0.79
0.86		 1.5 2.5
2.5
3.0
IS80-50-200 2900 30
50
60		 8.33
13.9
16.7		 53
50
47		 55
69
71		 7.87
9.87
10.8		 15 2.5
2.5
3.0
1450 15
25
30		 4.17
6.94
8.33		 13.2
12.5
11.8		 51
65
67		 1.06
1.31
1.44		 2.2 2.5
2.5
3.0









型號 轉速n(r/min) 流量Q 揚程Hm 效率η(%) 功率(kW) 必需汽蝕余量(NPSH)r(m)
(m3/h) (L/S) 軸功率Pa 電機功率
IS80-50-250 2900 30
50
60		 8.33
13.9
16.7		 84
80
75		 52
63
64		 13.2
17.3
19.2		 22 2.5
2.5
3.0
1450 15
25
30		 4.17
6.94
8.33		 21
20
18.8		 49
60
61		 1.75
2.27
2.52		 3 2.5
2.5
3.0
IS80-50-315 2900 30
50
60		 8.33
13.9
16.7		 128
125
123		 41
54
57		 25.5
31.5
35.3		 37 2.5
2.5
3.0
1450 15
25
30		 4.17
6.94
8.33		 32.5
32
31.5		 39
52
56		 3.4
4.19
4.6		 5.5 2.5
2.5
3.0
IS100-80-125 2900 60
100
120		 16.7
27.8
33.3		 24
20
16.5		 67
78
74		 5.86
7.00
7.28		 11 4.0
4.5
5.0
1450 30
50
60		 8.33
13.9
16.7		 6
5
4		 64
75
71		 0.77
0.91
0.92		 1.5 2.5
2.5
3.0
IS100-80-160 2900 60
100
120		 16.7
27.8
33.3		 36
32
28		 70
78
75		 8.42
11.2
12.2		 15 3.5
4.0
5.0
1450 30
50
60		 8.33
13.9
16.7		 9.2
8.0
6.8		 67
75
71		 1.12
1.45
1.57		 2.2 2.0
2.5
3.5
IS100-65-200 2900 60
100
120		 16.7
27.8
33.3		 54
50
47		 65
76
77		 13.6
17.9
19.9		 22 3.0
3.6
4.8
1450 30
50
60		 8.33
13.9
16.7		 13.5
12.5
11.8		 60
73
74		 1.84
2.33
2.61		 4 2.0
2.0
2.5
IS100-65-250 2900 60
100
120		 16.7
27.8
33.3		 87
80
74.5		 61
72
73		 23.4
30.0
33.3		 37 3.5
3.8
4.8
1450 30
50
60		 8.33
13.9
16.7		 21.3
20
19		 55
68
70		 3.16
4.00
4.44		 5.5 2.0
2.0
2.5
IS100-65-315 2900 60
100
120		 16.7
27.8
33.3		 133
125
118		 55
66
67		 39.6
51.6
57.5		 75 3.0
3.6
4.2
1450 30
50
60		 8.33
13.9
16.7		 34
32
30		 51
63
64		 5.44
6.92
7.67		 11 2.0
2.0
2.5
IS125-100-200 2900 120
200
240		 33.3
55.6
66.7		 57.5
50
44.5		 67
81
80		 28.0
33.6
36.4		 45 4.5
4.5
5.0
1450 60
100
120		 16.7
27.8
33.3		 14.5
12.5
11.0		 62
76
75		 3.83
4.48
4.79		 7.5 2.5
2.5
3.0
IS125-100-250 2900 120
200
240		 33.3
55.6
66.7		 87
80
72		 66
78
75		 43.0
55.9
62.8		 75 3.8
4.2
5.0
1450 60
100
120		 16.7
27.8
33.3		 21.5
20
18.5		 63
76
77		 5.59
7.17
7.84		 11 2.5
2.5
3.0
IS125-100-315 2900 120
200
240		 33.3
55.6
66.7		 132.5
125
120		 60
75
77		 72.1
90.8
101.9		 110 4.0
4.5
5.0
1450 60
100
120		 16.7
27.8
33.3		 33.5
32
30.5		 58
73
74		 9.4
11.9
13.5		 15 2.5
2.5
3.0
IS125-100-400 1450 60
100
120		 16.7
27.8
33.3		 52
50
48.5		 53
65
67		 16.1
21.0
23.6		 30 2.5
2.5
3.0
IS150-125-250 1450 120
200
240		 33.3
55.6
66.7		 22.5
20
17.5		 71
81
78		 10.4
13.5
14.7		 18.5 3.0
3.0
3.5
IS150-125-315 1450 120
200
240		 33.3
55.6
66.7		 34
32
29		 70
79
80		 15.9
22.1
23.7		 30 2.5
2.5
3.0
IS150-125-400 1450 120
200
240		 33.3
55.6
66.7		 53
50
46		 62
75
74		 27.9
36.3
40.6		 45 2.0
2.8
3.5








型號 轉速n(r/min) 流量Q 揚程Hm 效率η(%) 功率(kW) 必需汽蝕余量(NPSH)r(m)
(m3/h) (L/S) 軸功率Pa 電機功率
IS200-150-250 1450 240
400
460		 66.7
111.1
127.8		 22.6
20
17.2		 70
82
79		 21.1
26.6
27.3		 37 3.6
4.6
4.9
IS200-150-315 1450 240
400
460		 66.7
111.1
127.8		 37
32
28.5		 70
82
80		 34.6
42.5
44.6		 55 3.0
3.5
4.0
IS200-150-400 1450 240
400
460		 66.7
111.1
127.8		 55
50
48		 74
81
76		 48.6
67.2
74.2		 90 3.0
3.8
4.5
IS50-32-125A 2900 11 3.1 16 60 0.82 1.5 2.0
IS50-32-160A 12 3.3 28 53 1.73 2.2 2.0
IS50-32-200A 11.5 3.2 43.5 46 2.96 4 2.0
IS50-32-250A 11 3.1 70 40 5.3 7.5 2.0
IS60-50-125A 22 6.1 16 67 1.43 2.2 2.0
IS65-50-160A 23 6.4 27 63 2.68 4 2.0
IS65-40-200A 23 6.4 42 58 4.54 5.5 2.0
IS65-40-250A 23 6.4 70 52 8.43 11 2.0
IS65-40-315A 23 6.4 110 40 17.24 22 2.5
IS80-65-125A 44 12.2 16 73 2.63 4 3.0
IS80-65-160A 46 13 28 71 4.94 5.5 2.5
IS80-50-200A 47 13 44 67 8.4 11 2.5
IS80-50-250A 47 13 70 63 14.22 18.5 2.5
IS80-50-315A 47 13 110 52 27.0 30 2.5
IS100-80-125A 90 25 16 76 5.16 7.5 4.5
IS100-80-160A 93 25.8 26 74 8.9 11 4.5
IS100-65-200A 93 25.8 43 75 14.52 18.5 3.6
IS100-65-250A 93 25.8 70 70 25.33 30 3.8
IS100-65-315A 93 25.8 114 64 45.12 55 3.6
IS125-100-200A 187 51.9 44 79 28.36 37 4.5
IS125-100-250A 187 51.9 70 76 46.9 55 4.2
IS125-100-315A 190 52.8 110 73 77.97 90 4.5
IS125-100-400A 1450 93 25.8 44 65 17.14 22 2.5
IS150-125-250A 185 51.4 18 79 11.48 15 3.0
IS150-125-315A 185 51.4 27 78 17.61 22 3.0
IS150-125-400A 185 51.4 44 74 29.96 37 3.7
IS200-150-250A 374 103.88 17.5 81 22.01 30 4.0
IS200-150-315A 374 103.88 28 80 35.65 45 4.0
IS200-150-400A 374 103.88 44 80 56.02 75 4.0




    IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體(1)、泵蓋(2)、葉輪(3)、軸(4)、密封環(5)、軸套(8)及懸架軸承部件(12)等所組成。
    IS、IR型泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。
    泵的殼體(即泵體和泵蓋)構成泵的工作室、葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。
    為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
    泵的軸向密封環是由填料壓蓋(9)，填料環(10)，和填料(11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡。則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O形密封圈，以防止沿著配合表面進氣或漏水。
    泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。
