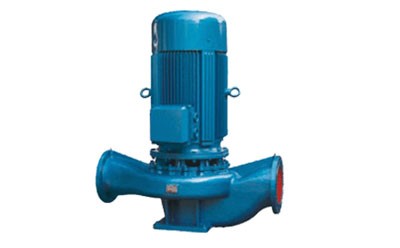

ISG型管道離心泵

分類：管道泵時間：2021-03-22 11:20:45

ISG型管道<a href=http://sdsxscj.com/pump/list/9.html target=_blank class=infotextkey>離心泵</a>
ISG型管道離心泵

ISG型管道離心泵產品特點：

ISG型管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。
安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
可根據管路布置的要求采用泵的豎式和橫式安裝。

ISG型管道離心泵主要用途：

ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。

IRG(GRG)型立式熱水(高溫)循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采用暖系統循環用泵，IRG型使用溫度T<120℃，珀GRG型使用溫度T<240℃。
IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為20℃~+120℃。
YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。

ISG型管道離心泵工作條件：

吸入壓力≤1．0MPa，或泵系統高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
環境溫度<40℃，相對濕度<95％。
所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

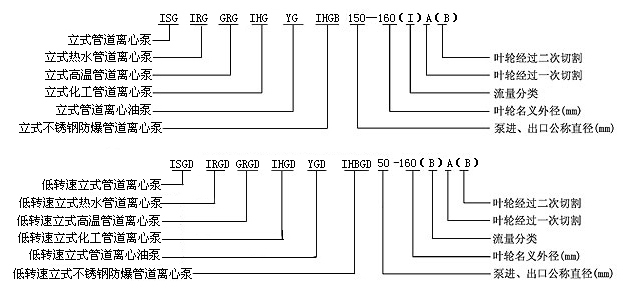

ISG型管道離心泵型號意義：

型號	流量(m³/h)	流量 (L/S)	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕余量 (m)
15-80	1.1 1.5 2.0	0.30 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.5
20-110	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	19 34 35	2800	0.37	2.5
20-160	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2800	0.75	2.5
25-110	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.5
25-125	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.5
25-125A	2.5 3.5 4.5	0.69 0.97 1.25	17 16 14	35	2900	0.75	2.5
25-160	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.5
25-160A	2.5 3.5 4.5	0.69 0.97 1.25	29 28 26	31	2900	1.1	2.5
32-125	4.5 4 6.5	1.25 1.39 1.58	20.5 20 18	29 38 38	2900	0.75	2.5
32-125A	3.3 4.5 5.7	1.22 1.75 2.31	17 16 14	37	2900	0.75	2.5
40-100	4.4 6.3 8.3	1.11 1.53 1.94	13.2 12.5 11.3	48 54 53	2900	0.55	2.5
40-100A	4 5.5 7	1.22 1.75 2.31	10.6 10 9	47 52.6 54	2900	0.37	2.5
40-125	4.4 6.3 8.3	1.11 1.53 1.94	20.5 20 18.5	36 46 43	2900	1.1	2.5
40-125A	4 5.5 7	1.22 1.75 1.94	16.3 16 15.5	40 44 42.5	2900	0.75	2.5
40-160	4.4 6.3 8.3	1.22 1.75 2.31	33.2 32 30.2	34 40 42	2900	2.2	2.5
40-160A	4 5.5 7	1.11 1.53 1.94	29 28 26.6	33 38 39	2900	1.5	2.5
40-160B	3.5 5 6.5	0.97 1.39 1.80	25 24 22.5	31.5 37 39	2900	1.1	2.5
40-200	4.4 6.3 8.3	1.22 1.75 2.31	50.5 50 48	26 33 35	2900	4.0	2.5
40-200A	4 5.5 7	1.11 1.53 1.94	44.6 44 42.7	26 31 32	2900	3.0	2.5
40-200B	3.5 5 6.5	0.97 1.39 1.80	39 38 36	29	2900	2.2	2.5
40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 27.5 28	2900	7.5	2.5
40-250A	4 5.5 7	1.11 1.53 1.94	72.5 70 65	24 26 24.5	2900	5.5	2.5
40-250B	3.5 5 6.5	0.097 1.39 1.80	63 60 55	25	2900	4.0	2.5
40-100(I)	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.5
40-100(I)A	8 11 14	2.22 3.05 3.89	10.5 10 9	60	2900	0.75	2.5
40-125(I)	8.8 12.5 16.3	2.44 3.05 3.89	21.5 20 17.8	49 58 58	2900	1.5	2.5
40-125(I)A	8 11 14	2.22 3.05 3.89	17.0 16 14.3	56	2900	1.1	2.5
40-160(I)	8.8 12.5 16.3	2.44 3.47 4.53	33.3 32 29.8	45 52 53	2900	3.0	2.5
40-160(I)A	8 11 14	2.22 3.05 3.89	29 28 26.2	43 48 47	2900	2.2	2.5
40-160(I)B	7 10 13	1.94 2.78 3.61	26 24 20	50	2900	1.5	2.5
40-200(I)	8.8 12.5 16.3	2.44 3.47 4.53	51 50 48.5	38 46 49	2900	5.5	2.5
40-200(I)A	8 11 14	2.22 3.05 3.89	44.7 44 43	43	2900	4.0	2.5
40-200(I)B	7 10 13	1.94 2.78 3.61	40 38 35	44	2900	3.0	2.5
40-250(I)	8.8 12.5 16.3	2.44 3.47 4.53	81.8 80 77.5	29 36 40	2900	11	2.5
40-250(I)A	8 11 14	2.22 3.05 3.89	71.5 70 68	34	2900	7.5	2.5
40-250(I)B	7 10 13	1.94 2.78 3.61	62 60 57	34	2900	7.5	2.5
50-100	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.5
50-100A	8 11 14	2.22 3.05 3.89	10.7 10 9	52 57 57	2900	0.75	2.5
50-125	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 58	2900	1.5	2.5
50-125A	8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 58	2900	1.5	2.5
50-125B	8 11 14	2.22 3.05 3.89	17 16 14.3	47.5 53 54	2900	1.1	2.5
50-160	8.8 12.5 16.3	2.44 3.47 4.53	33.3 32 29.8	45 52 53	2900	3.0	2.5
50-160A	8 11 14	2.22 3.05 3.89	29 28 26.2	43 48 47	2900	2.2	2.5
50-160B	7 10 13	1.94 2.78 3.61	26 24 20	50	2900	1.5	2.5
50-200	8.8 12.5 16.3	2.44 3.47 4.53	51 50 48.5	38 46 49	2900	5.5	2.5
50-200A	8 11 14	2.22 3.05 3.89	44.7 44 43	37 43 43	2900	4.0	2.5
50-200B	7 10 13	1.94 2.78 3.61	40 38 35	44	2900	3.0	2.5
50-250	8.8 12.5 16.3	2.44 3.47 4.53	81.4 80 77.5	29 36 40	2900	11	2.5
50-250A	8 11 14	2.22 3.05 3.89	71.5 70 68	29 34 37	2900	7.5	2.5
50-250B	7 10 13	1.94 2.78 3.61	62 60 57	34	2900	7.5	2.5
50-100(I)	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 70	2900	1.5	3.0
50-100(I)A	16 22 28	4.44 6.11 7.78	10.8 10 8.7	65 68 65	2900	1.1	3.0
50-125(I)	17.5 25 32.5	4.86 6.94 9.03	22.0 20 17.0	63 67 65	2900	3.0	3.0
50-125(I)A	16 22 28	4.44 6.11 7.78	17.5 16 13.5	62 63 62	2900	2.2	3.0
50-160(I)	16 22 32.5	4.86 6.94 9.03	34.4 32 27.5	55 63 60	2900	4.0	3.0
50-160(I)A	14 20 28	4.44 6.11 7.78	30 28 24.5	57 59 58	2900	4.0	3.0
50-160(I)B	14 20 26	3.89 5.56 7.22	26 24 21	61	2900	3.0	3.0
50-200(I)	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 57 60	2900	7.5	3.0
50-200(I)A	16 22 28	4.44 6.11 7.78	46.2 44.2 41	52 55 57	2900	7.5	3.0
50-200(I)B	14 20 26	3.89 5.56 7.72	40.5 38 34	55	2900	5.5	3.0
50-250(I)	17.5 25 32.5	4.86 6.94 9.30	81.8 80 76.5	39 50 55	2900	15	3.0
50-250(I)A	16 22 28	4.44 6.11 7.78	71.4 70 68.0	42 47 51	2900	11	3.0
50-250(I)B	14 20 26	3.89 5.56 7.72	62 60 56	50	2900	11	3.0
50-315(I)	17.5 25 32.5	4.86 6.94 9.30	127 125 122	31 40 44	2900	30	3.0
50-315(I)A	16 22 28	4.44 6.11 7.78	115 113 110	38	2900	30	3.0
50-315(I)B	14 20 26	3.89 5.56 7.72	103 101 98	37	2900	22	3.0
65-100	17.5 25 32.5	4.86 6.94 9.30	13.7 12.5 10.5	67 69 70	2900	1.5	3.0
65-100A	16 22 28	4.44 6.11 7.78	10.8 10 8.7	65 68 65	2900	1.1	3.0
65-125	17.5 25 32.5	4.86 6.94 9.30	22 20 17	63 67 65	2900	3.0	3.0
65-125A	16 22 28	4.44 6.11 7.78	17.5 16 13.5	62 63 62	2900	2.2	3.0
65-160	17.5 25 32.5	4.86 6.94 9.30	34.4 32 27.5	55 63 60	2900	4.0	3.0
65-160A	16 22 28	4.44 6.11 7.78	30 28 24.5	57 59 58	2900	3.0	3.0
65-160B	14 20 26	3.89 5.56 7.72	26 24 21	61	2900	2.2	3.0
65-200	17.5 25 32.5	4.86 6.94 9.30	52.7 50 45.5	49 57 60	2900	7.5	3.0
65-200A	16 22 28	4.44 6.11 7.78	46.2 44.2 41	52 55 57	2900	5.5	3.0
65-200B	14 20 26	3.89 5.56 7.72	40.5 38 34	55	2900	4.0	3.0
65-250	17.5 25 32.5	4.86 6.94 9.30	81.8 80 76.5	39 50 55	2900	15	3.0
65-250A	16 22 28	4.44 6.11 7.78	71.4 70 68	42 47 51	2900	11	3.0
65-250B	14 20 26	3.89 5.56 7.72	62 60 56	50	2900	7.5	3.0
65-315	17.5 25 32.5	4.86 6.94 9.30	127 125 122	31 40 44	2900	30	3.0
65-315A	16 22 28	4.44 6.11 7.78	115 113 110	38	2900	30	3.0
65-315B	14 20 26	3.89 5.56 7.72	103 101 98	37	2900	22	3.0
65-100(I)	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3.0	3.5
65-100(I)A	32 44 56	8.89 12.2 15.6	11 10 8.5	67 72 71	2900	2.2	3.5
65-125(I)	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.5
65-125(I)A	32 44 56	8.89 12.2 15.6	18 16 13	67 72 68	2900	4.0	3.5
65-160(I)	35 50 65	9.72 13.9 18.1	35 32 27.5	63 71 70	2900	7.5	3.5
65-160(I)A	32 44 56	8.89 12.2 15.6	30 28 25	65 70 66	2900	7.5	3.5
65-160(I)B	28 40 52	7.78 11.1 14.4	27 24 20	69	2900	5.5	3.5
65-200(I)	35 50 65	9.72 13.9 18.1	53.5 50 44	58 67 68	2900	15	3.5
65-200(I)A	32 44 56	8.89 12.2 15.6	47 44 40	57 66 68	2900	11	3.5
65-200(I)B	28 40 52	7.78 11.1 14.4	40.4 38 33	65	2900	7.5	3.5
65-250(I)	35 50 65	9.72 13.9 18.1	83 80 72	52 60 62	2900	22	3.5
65-250(I)A	32 44 56	8.89 12.2 15.6	73 70 64	53 57 63	2900	18.5	3.5
65-250(I)B	28 40 52	7.78 11.1 14.4	63 60 53	61	2900	15	3.5
65-315(I)	35 50 65	9.72 13.9 18.1	128 125 122	53 54 57	2900	37	3.0
65-315(I)A	32 44 56	8.89 12.2 15.6	116 113 110	42 53 56	2900	37	3.0
65-315(I)B	28 40 52	7.78 11.1 14.4	103 101 97	52	2900	30	3.0
80-100	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3.0	3.5
80-100A	32 44 56	8.89 12.2 15.6	11 10 8.5	67 72 71	2900	2.2	3.5
80-125	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.5
80-125A	32 44 56	8.89 12.2 15.6	18.0 16 13	67 72 68	2900	4.0	3.5
80-160	35 50 65	9.72 13.9 18.1	35 32 27.5	63 71 70	2900	7.5	3.5
80-160A	32 44 56	8.89 12.2 15.6	30 28 25	65 70 66	2900	7.5	3.5
80-160B	28 40 52	7.78 11.1 14.4	27 24 20	69	2900	5.5	3.5
80-200	35 50 65	9.72 13.9 18.1	53 50 44	58 67 68	2900	15	3.5
80-200A	32 44 56	8.89 12.2 15.6	47 44 40	57 66 68	2900	11	3.5
80-200B	28 40 52	7.78 11.1 14.4	40.5 38 23	65	2900	7.5	3.5
80-250	35 50 65	9.72 13.9 18.1	83 80 72	52 60 62	2900	22	3.0
80-250A	32 44 56	8.89 12.2 15.6	73 70 64	53 57 63	2900	18.5	3.0
80-250B	28 40 52	7.78 11.1 14.4	63 60 53	61	2900	15	3.0
80-315	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37	3.0
80-315A	32 44 56	8.89 12.2 15.6	116 113 110	42 53 56	2900	37	3.0
80-315B	28 40 52	7.78 11.1 14.4	103 101 97	52	2900	30	3.0
80-100(I)	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
80-100(I)A	64 88 112	17.8 24.4 31.1	11 10 8.5	67 75 76	2900	4.0	4.5
125-400(I)A	128 176 224	35.6 48.9 62.2	46 44 40	66 71 70	1450	37	3.5
125-400(I)B	105 150 195	29.1 41.7 54.2	40.5 38 30	72	1450	30	3.5
150-200	112 160 208	31.1 44.4 57.8	13.5 12.5 10	60 72 66	1450	11	3.0
150-200A	98 140 182	27.2 39 50.6	11 10 8.5	68 70 71	1450	7.5	3.5
150-250	112 160 208	31.1 44.4 57.8	23.5 20 14	66 71 66	1450	15	3.5
150-250A	98 140 182	27.2 39 50.6	10 17 11	65 70 66	1450	11	3.0
150-250B	84 120 156	23.3 33.3 43.3	15.5 14 10	62 70 68	1450	7.5	3.0
150-315	112 160 208	31.1 44.4 57.8	33 32 28	62 70 80	1450	22	3.5
150-315A	98 140 182	27.2 39 50.6	20 28 26.6	60 71 80	1450	18.5	3.5
150-315B	84 120 156	23.3 33.3 43.3	25 24 22.5	66 71 70	1450	15	3.5
150-400	112 160 208	31.1 44.4 57.8	52 50 42	60 72 80	1450	37	3.5
150-400A	98 140 182	27.2 39 50.6	46 44 39	60 70 80	1450	30	3.5
150-400B	84 120 156	23.3 33.3 43.3	41 38 30	66 70 73	1450	22	3.5
150-200(I)	140 200 260	38.9 55.6 72.2	13.5 12.5 11	68 78 78	1450	15	3.0
150-200(I)A	128 176 224	35.6 48.9 62.2	11 10 8.5	68 76 80	1450	11	3.0
150-250(I)	140 200 160	38.9 55.6 72.2	23.5 20 14	70 79 72	1450	18.5	3.5
150-250(I)A	128 176 224	35.6 48.9 62.2	19 17 11	68 77 71	1450	15	3.5
150-315(I)	140 200 260	38.9 55.6 72.2	33.8 32 26	73 78 70	1450	30	3.5
150-315(I)A	128 176 224	35.6 48.9 62.2	31.5 28 23	60 76 80	1450	22	3.5
150-315(I)B	105 150 195	29.1 41.7 54.2	27.5 25 18	65 72 68	1450	18.5	3.5
150-400(I)	140 200 260	38.9 55.6 72.2	53 50 43.5	68 75 71	1450	45	3.5
150-400(I)A	128 176 224	35.6 48.9 62.2	46 44 40	67 72 71	1450	37	3.5
150-400(I)B	112 160 208	31.1 44.4 57.8	40.5 38 30	73	1450	30	3.5
150-250	120 200 240	33.3 55.6 66.7	83 80 72	66 78 75	2900	75	3.5
150-250A	112 187 224	31.3 51.9 62.2	73 70 63	64 75 73	2900	55	4.2
150-250B	144 173 208	28.9 48.1 37.8	63 60 54	63 74 72	2900	45	4.5
150-315	120 200 240	33.3 55.6 66.7	130 125 120	60 75 77	2900	110	4.5
150-315A	112 187 224	31.3 51.9 62.2	113 110 105	57 72 74	2900	90	4.5
150-315B	104 173 208	28.9 48.1 57.8	98 95 91	55 70 72	2900	75	4.5
200-200	140 200 260	38.9 55.6 72.2	13.5 12.5 11	68 78 78	1450	15	3.0
200-200A	128 176 224	35.6 48.9 62.2	11 10 8.5	76	1450	11	3.0
200-250	140 200 260	38.9 55.6 72.2	22 30 15.5	70 79 72	1450	18.5	3.5
100-100(I)	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11	4.5
100-125(I)	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15	4.5
100-125(I)A	84 140 168	23.3 39 46.7	20 17 12	64 72 78	2900	11	4.5
100-160(I)	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22	5.6
100-160(I)A	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0
100-200(I)	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2
100-200(I)A	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5
100-200(I)B	60 120 100	16.7 27.8 33.3	43 40 36	72	2900	22	4.5
100-250(I)	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8
100-250(I)A	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5
100-250(I)B	60 120 100	16.7 27.8 33.3	68 65 58	70	2900	37	4.5
125-160	96 160 192	26.7 44.4 53.3	35 32 27	69 79 75	2900	22	5.6
125-160A	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0
125-200	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2
125-200A	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5
125-200B	60 100 120	16.7 27.8 33.3	42 40 36	72	2900	22	4.5
125-250	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8
125-250A	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5
125-250B	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37	4.5
125-315	96 160 192	26.7 44.4 53.3	128 125 117	70 72 68	2900	90	4.8
125-315A	84 140 168	23.3 39 46.7	117 113 104	65 70 71	2900	75	4.5
125-315B	60 100 120	16.7 27.8 33.3	107 101 92	65 68 66	2900	55	4.5
125-200(I)	140 200 260	38.9 55.6 72.2	13.5 12.5 11	66 76 76	2900	15	3.0
125-200(I)A	128 176 224	35.6 48.9 62.2	11 10 8.5	72 74 70	2900	11	3.0
125-250(I)	140 200 260	38.9 55.6 72.2	23.5 20 14	70 76 73	2900	18.5	3.5
125-250(I)A	128 176 224	35.6 48.9 62.2	19 17 11	70 74 71	2900	15	3.5
125-315(I)	140 200 260	38.9 55.6 72.2	33.8 32 26	70 76 72	2900	30	3.5
125-315(I)A	128 176 224	35.6 48.9 62.2	31 28 23	72 74 76	2900	22	3.5
125-315(I)B	105 150 195	29.1 41.7 54.2	27.5 25 18	65 70 65	2900	18.5	3.5
125-400(I)	140 200 260	38.9 55.6 72.2	53 50 43.5	68 73 70	2900	45	3.5
125-400(I)A	128 176 224	35.6 48.9 62.2	46 44 40	66 71 70	1450	37	3.5
125-400(I)B	105 150 195	29.1 41.7 54.2	40.5 38 30	72	1450	30	3.5
150-200	112 160 208	31.1 44.4 57.8	13.5 12.5 10	60 72 66	1450	11	3.0
150-200A	98 140 182	27.2 39 50.6	11 10 8.5	68 70 71	1450	7.5	3.5
150-250	112 160 208	31.1 44.4 57.8	23.5 20 14	66 71 66	1450	15	3.5
150-250A	98 140 182	27.2 39 50.6	10 17 11	65 70 66	1450	11	3.0
150-250B	84 120 156	23.3 33.3 43.3	15.5 14 10	62 70 68	1450	7.5	3.0
150-315	112 160 208	31.1 44.4 57.8	33 32 28	62 70 80	1450	22	3.5
150-315A	98 140 182	27.2 39 50.6	20 28 26.6	60 71 80	1450	18.5	3.5
150-315B	84 120 156	23.3 33.3 43.3	25 24 22.5	66 71 70	1450	15	3.5
150-400	112 160 208	31.1 44.4 57.8	52 50 42	60 72 80	1450	37	3.5
150-400A	98 140 182	27.2 39 50.6	46 44 39	60 70 80	1450	30	3.5
150-400B	84 120 156	23.3 33.3 43.3	41 38 30	66 70 73	1450	22	3.5
150-200(I)	140 200 260	38.9 55.6 72.2	13.5 12.5 11	68 78 78	1450	15	3.0
150-200(I)A	128 176 224	35.6 48.9 62.2	11 10 8.5	68 76 80	1450	11	3.0
150-250(I)	140 200 160	38.9 55.6 72.2	23.5 20 14	70 79 72	1450	18.5	3.5
150-250(I)A	128 176 224	35.6 48.9 62.2	19 17 11	68 77 71	1450	15	3.5
150-315(I)	140 200 260	38.9 55.6 72.2	33.8 32 26	73 78 70	1450	30	3.5
150-315(I)A	128 176 224	35.6 48.9 62.2	31.5 28 23	60 76 80	1450	22	3.5
150-315(I)B	105 150 195	29.1 41.7 54.2	27.5 25 18	65 72 68	1450	18.5	3.5
150-400(I)	140 200 260	38.9 55.6 72.2	53 50 43.5	68 75 71	1450	45	3.5
150-400(1)A	128 176 224	35.6 48.9 62.2	46 44 40	67 72 71	1450	37	3.5
150-400(I)B	112 160 208	31.1 44.4 57.8	40.5 38 30	73	1450	30	3.5
150-250	120 200 240	33.3 55.6 66.7	83 80 72	66 78 75	2900	75	3.5
150-250A	112 187 224	31.3 51.9 62.2	73 70 63	64 75 73	2900	55	4.2
150-250B	144 173 208	28.9 48.1 37.8	63 60 54	63 74 72	2900	45	4.5
150-315	120 200 240	33.3 55.6 66.7	130 125 120	60 75 77	2900	110	4.5
150-315A	112 187 224	31.3 51.9 62.2	113 110 105	57 72 74	2900	90	4.5
150-315B	104 173 208	28.9 48.1 57.8	98 95 91	55 70 72	2900	75	4.5
200-200	140 200 260	38.9 55.6 72.2	13.5 12.5 11	68 78 78	1450	15	3.0
200-200A	128 176 224	35.6 48.9 62.2	11 10 8.5	76	1450	11	3.0
200-250	140 200 260	38.9 55.6 72.2	22 30 15.5	70 79 72	1450	18.5	3.5
200-250A	128 176 224	35.6 48.9 62.2	18.5 17 11.5	78	1450	15	3.5
200-250B	112 160 208	31.1 44.4 57.8	15.4 14 10	77	1450	11	3.5
200-315	140 200 260	38.9 55.6 72.2	33.8 32 26	73 78 77	1450	30	3.5
200-315	128 176 224	35.6 48.9 62.2	30 28 22	77	1450	22	3.5
200-315B	112 160 208	31.1 44.4 57.8	26 24 18	75	1450	18.5	3.5
200-400	140 200 260	38.9 55.6 72.2	52.5 50 42	68 75 68	1450	45	3.5
200-400A	128 176 224	35.6 48.9 62.2	46.5 44 36	74	1450	37	3.5
200-400B	112 160 208	31.1 44.4 57.8	40.5 38 30	73	1450	30	3.5
200-200(I)	280 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22	4.5
200-200(I)A	256 352 448	71.1 97.8 121	10.8 10 8.5	71 78 77	1450	18.5	4.5
200-250(I)	280 400 520	77.8 111.1 144	22.2 20 14	75 80 72	1450	30	4.5
200-250(I)A	256 352 448	71.1 97.8 124	19 17 13	71 76 74	1450	22	4.5
200-250(I)B	224 320 416	62.2 88.9 116	15.5 14 10	78	1450	18.5	4.5
200-315(I)	280 400 520	77.8 111.1 144	36 32 26	75 80 75	1450	55	4.5
200-315(I)A	256 352 448	71.1 97.8 124	31.5 28 23	75 79 70	1450	45	4.5
200-315(I)B	224 320 416	62.2 88.9 116	27.5 24 18.5	78	1450	37	4.0
200-400(I)	280 400 520	77.8 111.1 144	54.5 50 39	75 81 77	1450	75	4.0
200-400(I)A	256 352 448	71.1 97.8 124	47 44 35	80	1450	55	4.0
200-400(I)B	224 320 416	62.2 88.9 116	42 38 29	80	1450	45	4.0
250-250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45	5.0
250-250A	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37	5.0
250-315	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75	5.5
250-315A	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55	5.5
250-315B	260 450 520	72.2 125 144.4	25 24 20	70 74 72	1450	45	5.5
300-235	480 720 900	133 200 250	20 18 15.5	77 81 74	970	55	4.5
300-235A	420 600 780	117 167 217	16.2 15 13	75 81 77	970	45	5.0
300-300	780 720 900	133 200 250	31 28 25	77 81 77	970	75	5.0
300-300A	420 600 780	117 167 217	25.5 24 21.5	76 80 77	970	55	5.0
300-300B	380 540 700	106 150 194	22.5 21 18	79	970	45	5.0
300-380	480 720 900	133 200 250	46 44 40	76 80 81	970	132	5.0
300-380A	420 600 780	117 167 217	42 40 36	70 76 78	970	110	5.0
300-380B	380 540 700	106 150 194	37 35 30	72 76 76	970	90	5.0
