變頻恒壓供水操控柜體系選型說明

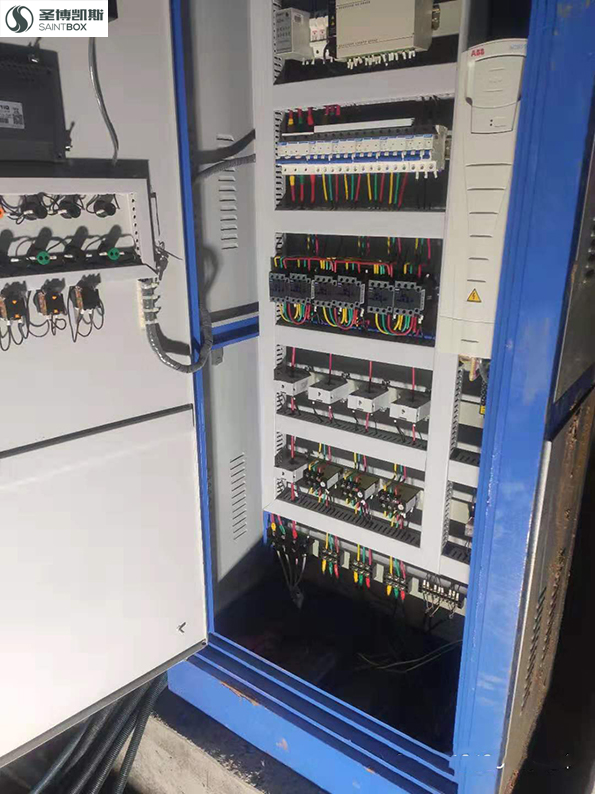

　　變頻恒壓供水操控柜體系首要由變頻操控柜、壓力傳感器、水泵等組成。變頻操控柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。

　　變頻恒壓供水操控柜體系的挑選準則：

　　（1）水庫容量應大于每小時較大供水量；

　?。?）水泵揚程應大于實踐供水高度；

　?。?）水泵總流量應大于實踐較大供水量；

　?。?）變頻操控柜的挑選：用戶可依據供水量和供水高度確定水泵的型號和數量，然后挑選操控柜。

　　貳變頻恒壓供水操控柜柜體系選用變頻器的優勢

　　1、依據工藝要求，建議選用ABBACS600系列變頻器。ACS600系列變頻器是ABB推出的一款性能高變頻器，選用直接轉矩操控（DTC）技能和許多好的制作工藝。功率規劃寬，調速和轉矩操控特性優良，維護功用全，編程靈敏，高可靠性、小體積

　　首要技能數據：

　　功率規劃：2.2-3000kw

　　電源電壓：380/400/415/440/460/480/500VAC三相±10%

　　電源頻率：48-63hz

　　操控銜接：2個可編程模仿輸入（AI）；1個可編程模仿輸出（AO）；5個可編程數字輸入（DI）；2個可編程數字輸出。

　　連續負載容量：150%英寸，允許每10分鐘1分鐘

　　串行通訊容量：規范RS-485接口可使變頻器輕松與計算機銜接

　　2、維護功用：過流維護、i2t、過壓維護、欠壓維護、，過熱維護、短路維護、接地維護、欠壓緩沖器、電機欠載/過載維護、堵轉維護、串行通訊故障維護、AI信號丟掉維護等。

　　3、外形緊湊，安裝方便。產品已通過各種電氣防護規范認證，并符合Ge、UL和ISO9001和ISO4001質量認證體系。ABB變頻器特別的直接轉矩操控（DTC）功用是目前較好的電機操控模式。它可以直接操控溝通電機的核心變量，完成沒有速度反饋的電機轉速和轉矩的準確操控

　　4、ACS600逆變器內置PID、PFC和預磁通等八個運用宏。您只需挑選所需的運用宏，相應的參數將主動設置，輸入和輸出終端將主動配置。這些預設的運用程序宏配置大大節省了調試時間并減少了錯誤。

　　5、PLC引薦運用西門子S7-200。SIMATICS7-200可編程操控器是一個模塊化的中小型PLC體系，可以滿足中小型運用的性能要求；廣泛的功用模塊能很好地滿足和習慣主動操控使命，各種單個模塊的泛組合可用于擴展；簡略實用的分布式結構和多接口網絡能力使運用十分靈敏；用戶友好和簡略的沒有風扇規劃；添加操控使命時，可以自在擴展；廣泛的集成功用使其功用很強壯。

　　6、性能不斷提高的各種CPU和具有許多方便功用的豐富I/O擴展模塊運用戶可以徹底依據實踐運用挑選適宜的模塊。擴展使命規劃時，可隨時運用附加模塊擴展PLC。

　　叁變頻恒壓供水操控柜體系的運用規劃

　　(1)該體系不僅可用于出產和生活用水，還可用于熱水供應、恒壓噴淋和其他體系；

　　(2)它可廣泛運用于工業企業、生活和出產供水體系、企業自有和改造項目、水廠、，生活區和消防供水體系；

　　(3)可用于各種場合的恒壓、變壓、冷卻水和循環水供水體系；

　　(4)可用于污水泵站、污水處理和污水提高體系；

　　(5)可用于農業排水灌溉、園林噴灑、，水景和音樂噴泉體系；

　　(6)可用于酒店和大型公共建筑的供水和消防體系。
