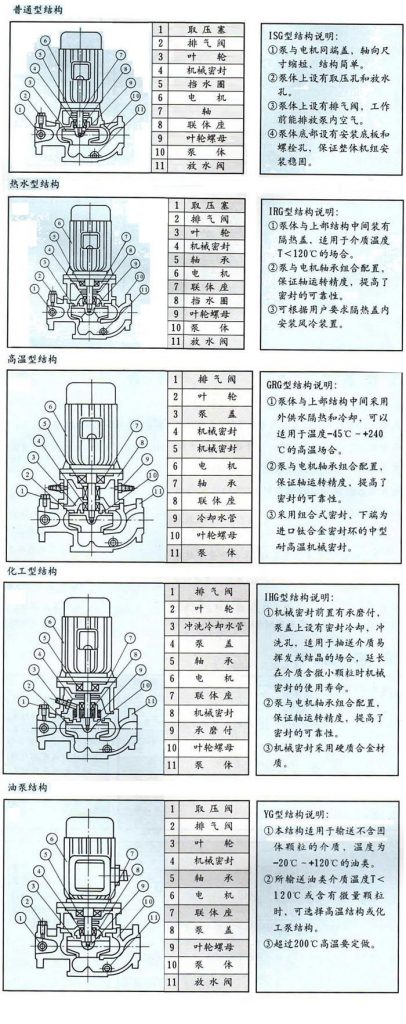

今天為大家介紹立式離心泵結構圖。立式離心泵屬于離心泵的一類，工作原理和離心泵無差別，這種泵是專門制造適用于特別環境的，所以無論是材料還是結構都是比較特殊的，能夠更好的提升工作效率，極大的適應所需環境，感興趣的用戶和湖南圣博凱斯泵閥的小編一起來看一看立式離心泵結構圖吧。

1.為了降低高溫對泵軸的負面影響，立式離心泵的支撐點都是在其中間的。針對立式熱水泵輸送溫度較高的熱水時，為了避免泵在使用過程中由于熱量產生的膨脹現象而導致旋轉部件偏心錯位或卡死的現象，在立式離心泵的下面通常都設有定位的滑導。

2.依據離心泵輸送的介質溫度和PH值高低的不同，離心泵的泵蓋、泵體和離心泵的葉輪等主要零部件通常采用一下鑄鐵、鑄鋼、不銹鋼、塑料及玻璃鋼等材料。

①這類立式離心泵主要是運輸無腐蝕的介質的，使用溫度為-20～+240℃；

②鑄鋼材質很難去運輸腐蝕性介質，輸送介質的溫度在-45～+400℃,但是目前離心泵做鑄鋼材質的廠家較少，雖然泵體溫度能耐這么高溫度，但是機械密封還實現不了耐如此高的溫度，也只能做到240℃左右。

3.不銹鋼離心泵材質主要有304、316或者316L不銹鋼幾種，主要是用于輸送食品衛生級需求的液體或者具有腐蝕性的介質。

4.塑料及玻璃鋼也是屬于耐腐蝕的材質，使用溫度為-45～+80℃，使用效果更好。

5.立式離心泵密封裝置目前都是采用機械密封結構，溫度在120-240℃之間時需要泵體結構上稍微做一下改裝，得加套冷卻機械密封的外接冷卻水循環裝置。

6.如果輸送的易燃易爆的液體，為了避免發生火災引起爆炸的事故，電機必須采用防爆的電動機，葉輪還得采用銅葉輪這種泵稱為防爆管道離心泵。

以上就是立式離心泵的類型材質介紹和結構圖，更多的精彩內容盡在湖南圣博凱斯泵閥網！
