你對電動隔膜泵了解多少？電動隔膜泵自吸能力非常的突出，由于增強了隔膜材質，所以介質絕對不會向外泄漏，和別的泵不一樣的是電動隔膜泵不需要灌水。接下來湖南圣博凱斯泵閥的小編和您一起看一看電動隔膜泵的結構圖，幫助用戶更好的了解電動隔膜泵，對這類知識感興趣的用戶請別錯過了！

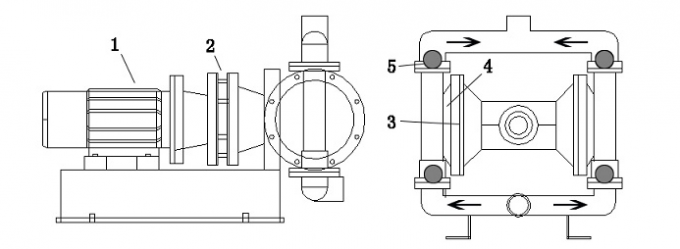

電動隔膜泵結構圖結構圖

(1)通過減速機。

(2)主軸帶動偏心輪和大軸承做偏心旋轉，泵體骨架連桿軸通過偏心輪和大軸承的驅動做往復動作。連桿軸左右兩端上的隔膜片。

(3)跟隨做左右往復運動。在左右兩個泵腔。

(4)里各裝有上下2套單項球閥。

(5)隔膜片的左右運動使泵腔內的容積產生有規律的改變。迫使四個單項球閥交替的開啟和關閉，從而將液體吸入和排出產生流體，這就是電動隔膜泵工作原理。

電動隔膜泵工作方式

電動隔膜泵的作用方式只是在選用氣動執行機構時才有，其作用方式通過執行機構正反作用和閥門的正反作用組合形成。組合形式有4種即正正（氣關型）、正反（氣開型）、反正（氣開型）、反反（氣關型），通過這四種組合形成的隔膜泵作用方式有氣開和氣關兩種。對于隔膜泵作用方式的選擇，主要從三方面考慮：工藝生產安全；介質的特性；保證產品質量，經濟損失最小。

以上就是電動隔膜泵結構圖及其相關介紹。感興趣的用戶請關注湖南圣博凱斯泵閥！
