井用潛水泵拆解你知道嗎？井用潛水泵是深井提水的重要設備，也叫做深井潛水泵，這個水泵的最大特征就是長，結構緊湊、體積小、重量輕是他可拆卸方便的優點，使用起來還是非常輕松便捷的，組裝起來也方便，接下來小編將帶你看看井用潛水泵拆卸圖，方便用戶更好的進行檢修。

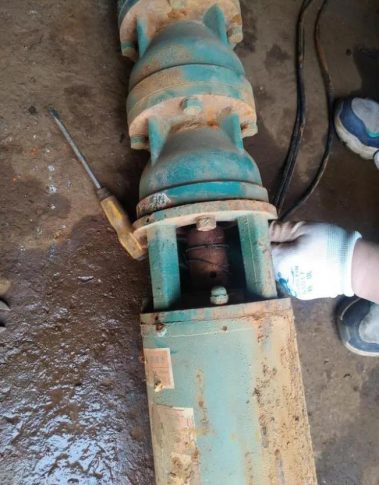

1、這是一臺11千瓦揚程78米流量32立方每小時的井用潛水泵，這臺水泵的電機已被燒毀，下面就來圖解下這臺泵的拆解流程。

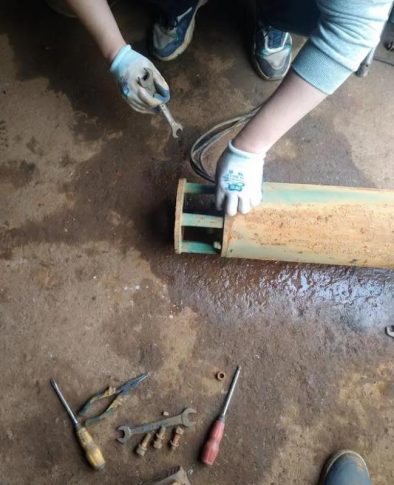

2、首先拆開進水濾網后拆掉電機與水泵鏈接部分的四個螺絲，然后用一字螺絲刀拆下用于連接水泵軸和電機軸的連軸器上的靠近電機位置的定位螺絲。

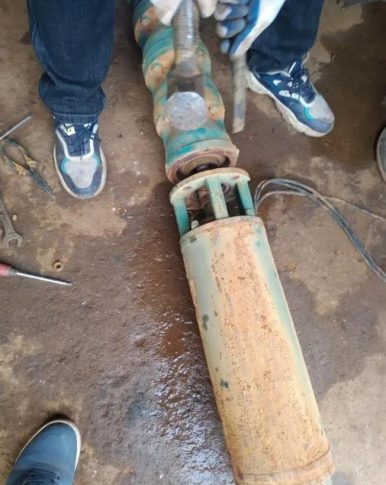

3、斷開水泵與電機，檢查水泵部分有沒有故障，磨損不是很嚴重問題不大，把水泵放到一邊下面準備拆開潛水電機。

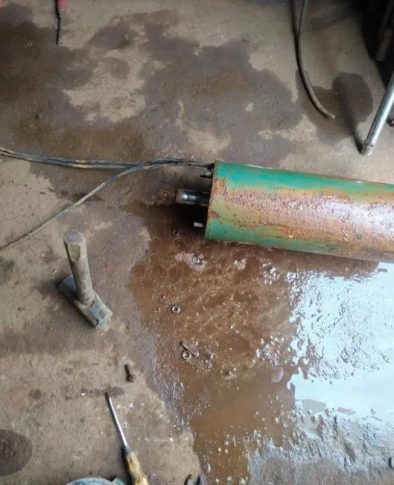

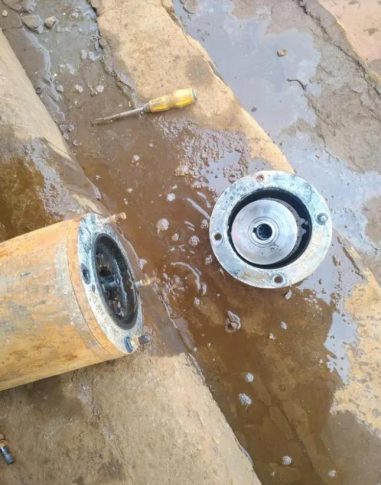

4、電機的上下部分各有4個螺絲分別連接電機支架和底座，拆掉螺絲用工具敲開電機底座和上部與水泵連接支架。

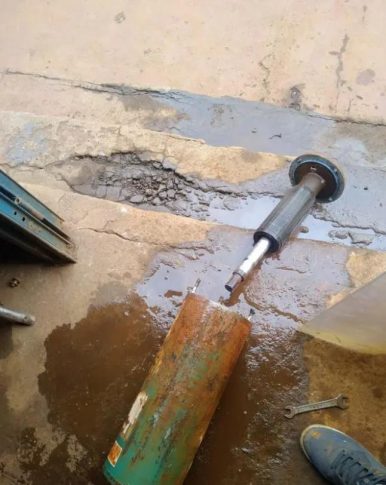

5、用鉛錘敲機電機軸分離電機的定子與轉子

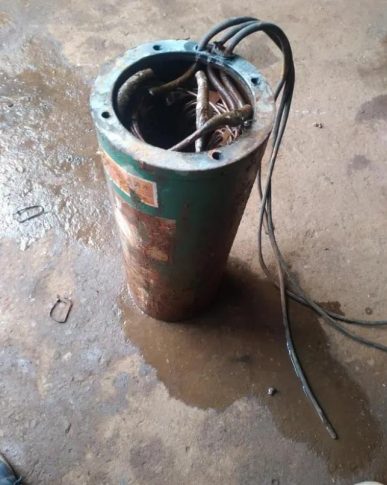

6、轉子部分沒有問題，與電機底座與支架放到一旁等待定子繞線修復后安裝，下圖就是故障部分電機定子。
以上就是井用潛水泵拆解圖，感興趣的用戶請關注湖南圣博凱斯泵閥網！
