從臥式清水離心泵構造圖中可以看出臥式泵是有很多零部件構成的，臥式離心泵的組成部件分別有泵體、泵蓋、葉輪、軸、密封環、葉輪螺母、止動墊圈、軸套、填料、填料環、填料壓蓋、懸架軸承部件等部件構成。

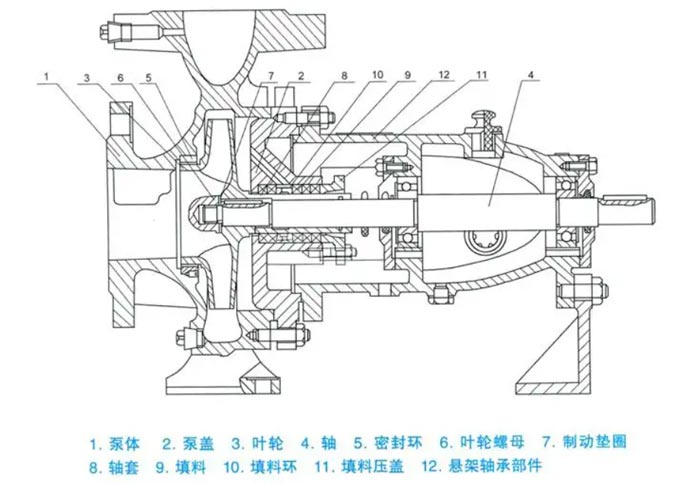

臥式清水離心泵構造圖解

清水離心泵的主要零部件分別是泵體、泵蓋、葉輪、密封環、軸套、懸架軸承部件等。清水泵的優點是檢修十分方便，檢修是不需要移動泵體、吸入管路、排出管路、電機，只要將加長聯軸器的中間聯接件拆掉即可，就能將轉子部分退出進行檢修工作。

離心泵的主要部件：可以分為開式葉輪、半開式葉輪、閉式葉輪。開式葉輪大部分用在泵送含有雜質的液體當中，比如污水泵。清水泵大部分會使用閉式葉輪并且大多數是后向葉輪。

機殼：機殼可以用來收集來自葉輪的液體，可以使部分流體的動能轉換為壓力能，接著將流體均勻地導向排出口。單級單吸清水泵的機殼大多數是螺旋形蝸殼式，有些還在機殼內設置了固定的導葉。

密封環：為了使機殼中高壓區泄漏到低壓區的液體量減少，一般在泵體與葉輪上分別安裝密封環，又被稱之為減漏裝置。因為密封環的動環和定環的間隙比較小，很容易出現磨損，會導致臥式清水離心泵的效率降低，所以需要定期檢查和更換。

吸入室：離心泵的吸入室作用是確保液體進入泵體的流動損失很小。吸入室的結構形狀對泵的吸入性能影響很大，一般使用的吸入室形式有椎體管式與圓環形式。椎體管式用得比較普遍，它的錐度是70到180。

軸封：泵軸伸出泵體處，在旋轉的泵軸和固定的泵體間設置軸封，可以減少泵體內壓強很高的流體滲漏到泵體外，并且避免空氣侵入到泵中。常用的閘閥有填料軸封、機械軸封、骨架橡膠軸封、浮動環軸封等等。

軸向平衡力裝置：單級單吸離心泵與某些多級泵的葉軸都有軸向推力。其產生的主要原因是作用在葉輪兩側的流體壓強不平衡導致，假如沒有采取措施進行消除，就會正常泵軸和葉輪的竄動，并且因為受力引起相互摩擦而損壞部件。通常采取設置平衡管或者在后盤上開設平衡孔，并使用推力軸承來平衡剩下的壓力。

臥式清水離心泵構造圖解由離心泵廠家總結。
