單級雙吸離心泵又被稱為單級雙吸中開式離心泵，和其他水泵相比比較明顯的兩個特征是有兩個吸液口，可以根據需求更改為反時針方向旋轉。雙吸離心泵為臥式結構，也被稱之為單級雙吸臥式離心泵。雙吸離心泵工作原理是指進口液體進入葉輪中心區域，高速運行的葉輪在離心力的作用下把液體甩出，葉輪中心會形成低壓區再被拋出進行循環。

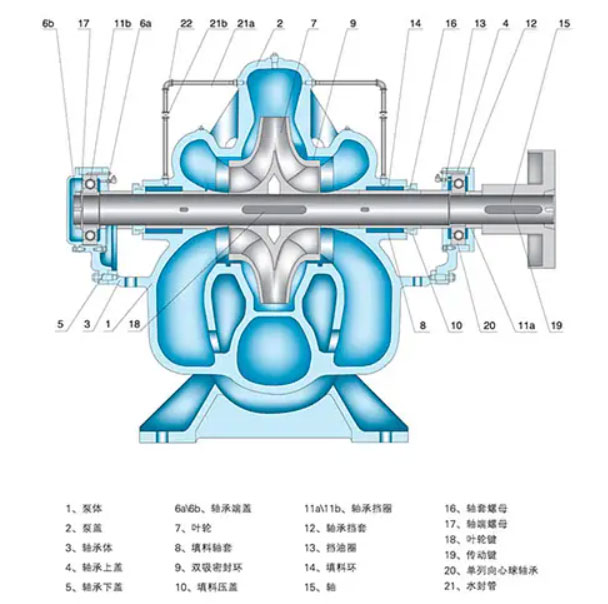

雙吸離心泵結構圖

雙吸離心泵結構

雙吸泵的結構主要有葉輪、泵體、泵蓋、擋水圈、泵軸、軸承、電機等部件構成的。

1.雙吸中開泵上只有一個葉輪。

2.葉輪被直接安裝在電機的加長軸上，軸向的尺寸會有點短，具有結構緊湊、泵和電機軸承配置合理等優點，可以有效地平衡雙吸泵在運行時所產生的徑向與軸向負荷，進而確保了中開泵的運行穩定、噪音小、振動聲音小。

3.在安裝檢修方面比較便捷，不需要拆動管道系統，只需要將中開雙吸泵聯體座螺母拆卸下來就能將全部的轉子部件抽出。

4.雙吸離心泵為臥式結構，進出口口徑基本相同，并且在同一中心線上，能向閥門一樣安裝在管路中，外形具有緊湊美觀、建筑投入成本低、占地面積小等特點，假如將防護罩加上可以放置在戶外進行使用。

5.離心泵啟動前需要確保泵殼與吸水管中充滿水，接著將電機進行啟動，確保泵軸帶動葉輪與水做高速旋轉運動，水會發生離心運動會被甩出到葉輪的外緣，經過蝸形泵殼的流道流入泵的壓水管路。

雙吸離心泵原理

在離心泵啟動后，泵軸會帶動葉輪一起做高速旋轉運動，驅使預先灌滿在葉片間的液體進行運轉，在離心力慣性的作用下，液體從葉輪中心向外周做徑向運動。液體在流經葉輪的運動過程中得到了能量，靜壓能會快速增高流速也會增大。在液體離開葉輪進入泵殼里之后，因為殼內的流道會由于漸漸擴大而減速，一部分動能會轉化為靜壓能，接著沿切向流進排出管路。蝸形殼不僅僅是匯集從葉輪流出液體的部件，還是一個轉能裝置。在液體自葉輪中心甩向外面的同時葉輪的中心會形成低壓區，會在貯槽液面和葉輪中心總勢能差的作用下，確保液體被吸到葉輪中心處。借助葉輪的不斷運行，液體會連續地被吸入與排出。液體在離心泵中得到的機械能量會轉變?yōu)殪o壓能的提高。

葉輪被安裝在泵殼中并且緊固在泵軸上，泵軸是有電機直接進行帶動的。泵殼中有液體吸入口和吸入管連接。液體經過底閥與吸入管進到泵中。泵殼上的液體排出口和排出管相連接。在雙吸離心泵轉速一定時流量、揚程和葉輪直徑有關。

雙吸離心泵結構原理由離心泵廠家總結，推薦閱讀：雙吸離心泵的工作原理
