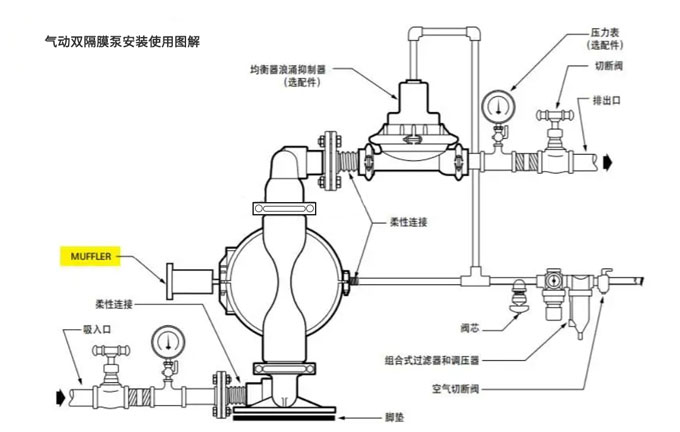

從氣動雙隔膜泵安裝使用圖解中可以看出氣動雙隔膜泵安裝是柔性連接的，氣動隔膜泵的底座下面安裝了腳墊可以減少運行中振動的產生。氣動雙隔膜泵的水管上裝有壓力表、切斷閥、閥芯、組合式過濾器和調壓器、空氣切斷閥等等。

氣動雙隔膜泵安裝使用圖解

氣動雙隔膜泵安裝使用圖解

雙氣動隔膜泵的安裝與啟動

將隔膜泵放置在盡量靠近水管的地方，確保吸入管線路較短、配置零件的數量減少，請勿減少管路規格。為了使隔膜的使用年限延長，需要確保氣動泵盡可能靠近被抽的液體，入口壓力不可以超出8.6bar，塑料氣動隔膜泵的供氣壓力不可以超出6.9bar。把隔膜泵的進氣口連接到有足夠容量并且壓力符合設計要求的氣源上。假如供氣線路是硬管道，可以在氣動泵與管道之間連接一根短的軟管來減少扭曲。除去空氣進氣的蓋帽，調壓過濾器的重量需要通過某些方法來進行支撐。假如不支撐管道可能會損壞泵體，需要安裝壓力調節閥來確保供氣壓力不超出規定的范圍。

操作前的檢查

氣動雙隔膜泵工作前，需要檢查所有固定物避免出現松弛，把松的地方擰緊可以防止泄露。

進氣與啟動

氣動雙隔膜泵啟動時空氣閥可以可以打開二分之一到四分之三圈。隔膜泵啟動后，將空氣閥打開增加空氣流量就能達到所要求的流量。

排氣

假如膜片破損抽取的液體或者氣體會進入隔膜泵的空氣口，會被排入到大氣中，在抽取危險或者有毒物質時，需要管道排到合適的地方后做安全處理。

假如把泵沉入液體中工作，氣體需要從液面上排出，排氣管不可以小于規定值?？梢赃m當減少排氣管尺寸會限制氣體的流量，降低隔膜泵的使用率。在物料水平面高出氣動雙隔膜泵時，排出口需要在更高的地方避免出現虹吸的情況。

在某種溫度與濕度下，排出的氣體很有可能會凍結起來，采用氣體干燥可以消除大部分的問題。

氣動雙隔膜泵使用后

假如用來泵送比較容易固化的物質，為了避免隔膜泵受損，每次使用后均需要徹底清洗干凈。在使用完成后留在泵內的產品已經變干或者粘在泵上，這樣在二次啟動前會引發膜片與閥門生產的問題。在寒冷的溫度下不管在何時都應該將氣動隔膜泵抽干。

氣動雙隔膜泵的使用一般比較簡單，連接流體的入口與出口并且安裝消聲器?？諝鈮嚎s機連接到隔膜泵的進氣口。在空氣壓縮機打開時隔膜泵就已經開始工作。隔膜泵無需其他操作，通常只有空氣進出口與流體進出口，沒有其他地方可以控制。

氣動雙隔膜泵安裝使用圖解由隔膜泵廠家總結。
