水泵的流量、揚程、壓力等都屬于水泵的性能參數，其中水泵流量和壓力之間的關系是密不可分的。

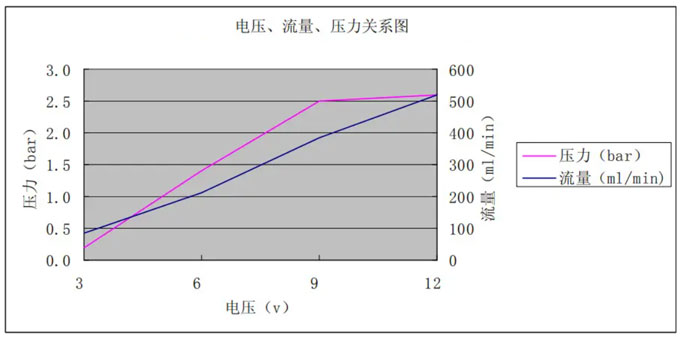

水泵電壓、流量、壓力關系圖

在泵中流動完全相似的情況下能滿足幾何相似、運動相似與動力相似能推到出流量揚程功率與轉速的方程式為：

流量和轉速它們之間的關系：Q/Q。=(n1 / no)=常數（1）

揚程和轉速它們之間的關系：P/P。=(n1 / no)2=常數（2）

功率和轉速它們之間的關系：W/Wo=(n1 / no)3=常數（3）

算式中：Q-表示為變頻水泵流量（L/s）;

P-變頻水泵揚程kPa；

W-變頻水泵功率（kW）；

n-變頻水泵轉速；

下標是O的參數是而定工況參數，下標是1的參數轉速是n。時的參數。

（1）-（3）三個關系式是將抽水泵從水系統中孤立出來，進而從相似理論推到出的結果。實際上是在水系統中運行的，它是水系統不能缺水的一部分，從系統的觀點來看，對鍋爐給水泵全部相似要求的三個相似條件，是對整個系統來講的不能單單指泵的條件，否則泵不可能處于相似工況運行，這點能從泵特性曲線與水系統阻力特性曲線可以清楚地看出，在泵的n。特性曲線上，只有管路阻力特性曲線R。和n。的交點A。與額定工況點Ao完全相似，就會形成上面的三個關系式，其他任何點例如n。在講述水泵相似工況時是將泵從水系統中孤立出來進行分析的，實際水泵是在水系統中進行運行的，它和水系統是不可分割的一部分，從系統的觀點來看，對泵完全相似運行的三個要求是對整個水系統的，假如水系統不相似泵也不能處于完全相似的工況運行。泵變頻運行時閥門的開度不可以變動才可以保持相似。假如閥門在變頻過程中開度變動就破壞了水系統相似流動的基礎-幾何相似。系統不在相似的工況運行，在水系統中工作的水泵自然電不可能在相似的工況下運行。從系統分析得出，水系統在相似工況運行變頻水泵的節能效果比較好。

是否在相似工況運行較為簡單的方法是用變頻時閥門開度是否變化來衡量。閥門開度不變化泵在相似工況運行節能效果比較顯著。閥門開度變化多級泵不在相似工況運行節能效果變差，閥門開度變化越大時節能效果變差。

從水電比擬法中能理解定壓水系統中變頻水泵功率。在水電比擬中水壓就相當于電壓，水流就相當于電流，水阻就相當于電阻。水壓是指單位時間內向高水壓處泵送單位體積的水水泵做的功。電壓是指單位時間內向高電壓處泵送單位電荷電池做的功。

水泵流量和壓力之間的關系由水泵廠家總結，推薦閱讀：常見的水泵類型有哪些？
