臥式泵管路連接方式有焊接、法蘭連接和承插連接等多種連接方式，臥式離心泵簡稱為臥式泵，臥式泵通常會用到臥式清水離心泵比較多。

安裝管路通常是從臥式離心泵的進出口開始向兩側依次安裝，為了保證管路的安裝質量應該嚴格控制管路中心線與鋪設坡度。

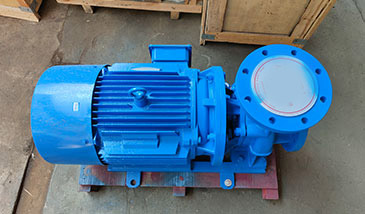

臥式離心泵

中心線控制

按照設計要求會在龍門架上拉好進出水管路的中心線。安裝時每節管路都需要從中心線上吊下垂線，可以使管路中心線對準垂線。

坡度控制

可以根據設計的管路坡度制作坡度尺，接著使用坡度尺與水平儀進行測量，水平段可以直接使用水平儀進行測量。

管路的連接

臥式離心泵的管路連接是管路安裝中的關鍵工序之一。管路連接方式不同安裝的方式也不相同，一般的連接方式有焊接、法蘭連接、承插連接。

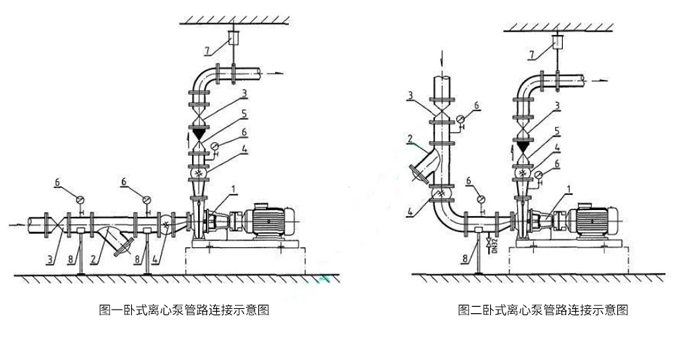

臥式離心泵管路連接示意圖

焊接

管路壁厚低于4mm時可以采用氣焊，壁厚會大于或者等于4mm時可以使用電焊。焊接層數視管壁厚度和焊縫的寬窄來定，氣焊通常為一遍，電焊是一到三遍。焊條的物理和化學性質應該符合規定要求。施工時焊條應該進行烘干，焊口應該清洗干凈，焊接時電流大小應該適宜否則電流太大容易焊穿，電流太小時不容易焊透。多層焊接時頭一遍可以用細焊條，第二遍和第三遍可以用粗焊條。為了避免焊縫局部凸起多層焊接時各層的起點與終點應該錯開。焊縫應該平整，不可以有夾渣和氣孔與焊瘤和為焊透等缺陷。

法蘭連接

在管路的法蘭盤之間應該設厚度為2mm～5mm的橡膠墊或者用浸過白鉛油的石棉繩墊圈。為了便于安裝時調整墊圈的位置，可以在墊圈上一般留出一手柄。加墊圈時可以現在法蘭面上涂上一層白鉛油，接著把墊圈端正地放置在量法蘭盤之間，不允許出現偏移的情況。在管路中心線與坡度符合設計要求后，把管路進行穩固，接著擰緊螺栓。擰緊螺栓時應該上下左右交替進行，避免法蘭盤受力不平衡而使管路連接不緊密。

承插連接

在鋪設承插式管路時，通常是逆著溝槽的坡度進行，管路的承口朝前把管路的插口清理干凈后再插入鋪好的管路。為了確保接口質量應該除掉鑄鐵管承口端和插口端的瀝青。沿著直線鋪設的承插鑄鐵管應該留4mm～8mm軸向間隙來滿足管路伸縮的需要。承插口環間隙需要均勻，間隙中填上油麻繩，每圈油麻繩應該相互搭接并且壓實打緊，打緊后的油麻繩壤塞深度為承插深度的三分之一。外口用石棉水泥或者膨脹水泥填塞，深度約為接口深度的二分之一到三分之二，需要分層填塞打?qū)崱?/p>

臥式泵管路連接方式由離心泵廠家總結。
