臥式清水離心泵拆開葉輪與泵蓋時無需拆卸吸水與排出管路，懸架內配有兩個滾珠軸承。清水離心泵檢修時的技術要求是不拆卸泵體、吸入管路、排出管路、電機，只要把加長聯軸器的中間聯接件拆下就能退出。

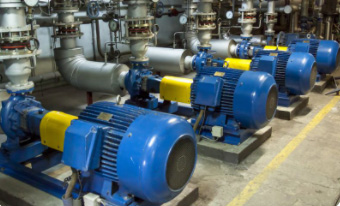

臥式清水離心泵

清水離心泵技術要求

清水離心泵效率高比較節能、運行比較穩定、使用較為安全、氣蝕性能好、噪聲很低、安裝過程比較方便等，應該符合以下標準。

GB/T5657-95《離心水泵技術要求條件分類-Ⅲ》

JB/T1051-93《多級清水離心泵型式和基本參數》

JB/T4297-92《離心泵、軸流泵、測流泵、旋流泵系統經濟運行》

GB10889-89《泵的振動測量和評價方法》

GB10890-89《泵的噪聲測量和評價方法》

GB/T3214-91《水泵流量的測定方法》

GB18613-2012《中小型三相異步電機能效限定值和能效等級》標準中的二級能效要求。

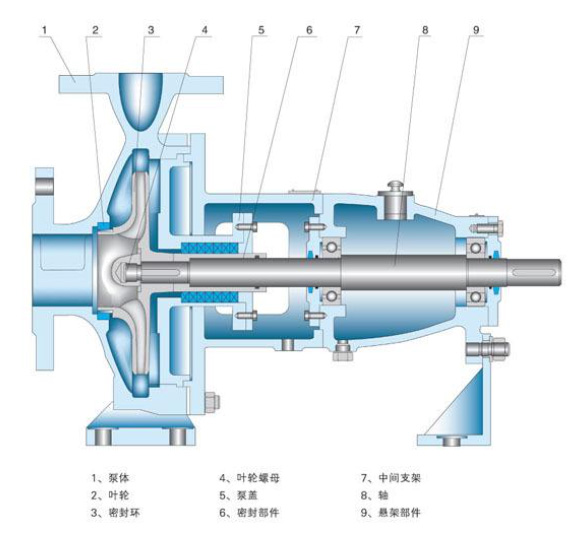

清水離心泵結構圖

技術參數

（1）口徑為DN125、流量為90m3/h、揚程為129m、功率為75KW。

（2）口徑為DN150、流量為155m3/h、揚程為120m、功率為90KW。

（3）必須汽蝕余量小于3m。

（4）效率大于70%，較大工作壓力小于等于1.6MPa，軸封使用填料密封。

（5）配用電機使用YE3超高效率電機，電壓在380V，4極，額定轉速在1450轉。

（6）水泵進水口和出水口的位置為平進高出。

其他技術要求

（1）提供泵及電機安裝底座，對應清水泵進出口徑橡膠伸縮接頭。

（2）提供產品的質檢報告、質量保證書和保修卡等。

（3）清水離心泵的零部件應該沒有缺件、損壞與銹蝕等，管口保護物與堵蓋應該完好，軸的表面不能出現壓傷、裂紋和其他缺陷。

（4）提供對應規格型號清水離心泵的備件各一套：葉輪、導葉套、密封環、平衡套、軸套、數量以泵體的級數來定。

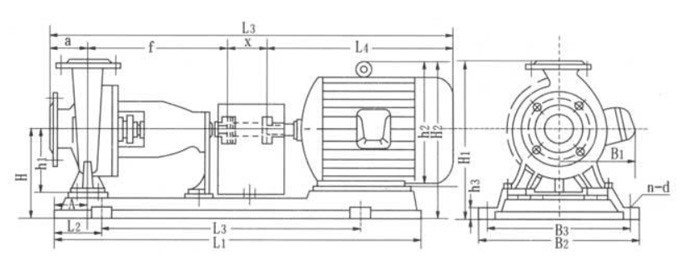

清水離心泵安裝尺寸技術要求

注意事項

臥式清水離心泵具有高效節能、機封密封性高、檢修便捷、允許清水泵在不拆卸泵體與進出口管路的情況下更換軸承和密封、泵內沒有平衡盤等易損件，維修的時間和檢查的時間節省不少。清水離心泵從提高容積效率與機械效率著手，進而提高離心泵效率達到節能之目的。從清水離心泵的結構設計上均考慮提高離心泵的效率達到節能的目的，由于不同水泵制造商采用的方法不同，清水離心泵與電機高效節能是一項重要的指標，報價需要根據現在零部件上漲的變化來定。

清水離心泵技術要求由離心泵廠家總結。
