清水離心泵是臥式結構是由泵體、葉輪、泵蓋、機械密封、支架、懸架部件、泵軸、電機、底座構成。清水離心泵安裝時需要用力均勻不可用力過猛損壞泵體。

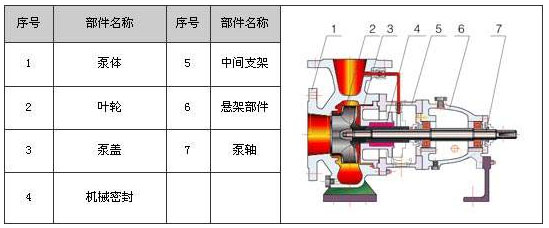

臥式清水離心泵結構圖

清水離心泵結構

臥式清水離心泵為后開式結構，將泵蓋與葉輪拆開時不需要把吸水與排出管路進行拆卸。懸架中有兩個滾珠軸承可以采用機械有或者潤滑脂進行潤滑。清水泵利用彈性聯軸器由電機直接驅動。蝸室、進水法蘭、出水法蘭等鑄成為一體。泵體使用中心支撐方式，從根本上解決了離心泵在泵送高溫介質時出現的高溫下熱膨脹不一致產生的應力集中與聯軸器對中心方式改變。支架、泵蓋、懸架體、機封壓蓋處設有冷卻腔，能在不同溫度時分別使用冷卻水冷卻或者是風冷卻。軸承采用圓柱滾子軸承和兩個角接觸軸承配套，使用稀油進行潤滑，可以承載的能力有了明顯的提高。軸承設計時常為25000小時。軸封可以選配機械密封或者軟填料密封。聯軸器使用柱銷聯軸器傳動精度比較高。清水離心泵設計壓力是4mpa承壓比較高。

清水離心泵安裝

清水離心泵安裝的好壞對清水泵的運行與壽命有著重要的影響，安裝與校正需要仔細的進行，具體可以參考清水離心泵的安裝外形及安裝尺寸圖。

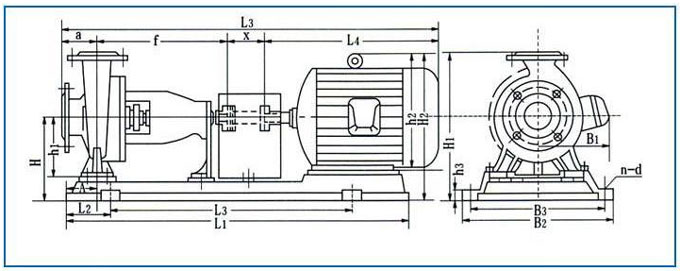

臥式清水離心泵安裝尺寸

安裝與校正

（1）將底座上的油污進行徹底清除，再把底座放于地基上。

（2）可以采用水平儀查看底座的水平度，可以使用楔形鐵進行找平。

（3）可以采用水泥澆灌底座與地腳螺栓的孔眼。

（4）等到水泥完全干固后可以查看底座與地腳螺栓的孔眼是否松動，在適當?shù)陌训啬_螺栓擰緊，接著重新查看水平度。

（5）將底座的支撐平面進行清理，水泵底腳和電機腳的平面也進行清理，接著把水泵與電機安裝到底座上面去。

（6）聯軸器之間需要保持一定的間隙，查看水泵軸與電機軸中心線是否一致，可以采用薄墊片調整它的同心度?？梢詼y(cè)量聯軸器的外圓上下，左右的誤差不能超過0.1mm，兩聯軸器端面間隙一周上較大和較小的間隙差不能超過0.3mm。

安裝說明

（1）長距離泵送時應該選取較大的管徑，清水離心泵的管路應該有獨立的支撐架，不允許管路上的重量強加在離心泵上防止將清水泵壓壞。

（2）排出管路假如安裝逆止閥應該安裝在閘閥的外面。

（3）清水離心泵的安裝高度，管路的長度和直徑以及流速應該符合計算，這樣可以減少不必要的損失。

清水離心泵結構及安裝由離心泵廠家總結。
