本文簡要為您講解清水泵能效限定值及節能評價值和試驗的方法。

范圍

這些標準適用于單級清水離心泵、多級清水離心泵、長軸離心泵以及介質類似于清水的離心泵產品。

清水泵的標準不適用于其他類型的水泵。

規范性引用文件

以下文件中的條款可以通過標準的引用而成為本標準的條款。只要是標注日期的引用文件，隨后的修訂版本都不適用于本標準，鼓勵根據本標準達成協議的各方研究是否可以使用這些文件的較新版本。凡是沒有標注的引用文件，其較新版本適用于本標準。

GB/T 3216-1989離心泵、軸流泵、混流泵、旋渦泵試驗的方法。

GB/T 5657離心泵技術條件（1類）

GB/T 7021離心泵名詞術語

GB/T 1306離心泵、軸流泵、混流泵汽蝕余量

JB/T 443長軸離心深井泵技術條件

術語及定義

GB/T 7021確定的術語和定義及以下術語與定義適用于本標準。

泵能效限定值在標準規定測試條件下，允許水泵規定點效率較低保證值。

泵節能評價值在標準規定測試條件下，節能泵規定點效率應該達到較低保證值。

規定點對于指定的泵在設計和制造時給出的流量、轉速、揚程、軸功率、汽蝕余量和效率的值對應的工況點。

產品分類

清水離心泵根據結構形式可以分為單級清水離心泵（單吸與雙吸）、多級清水離心泵、長軸離心深井泵。

技術要求

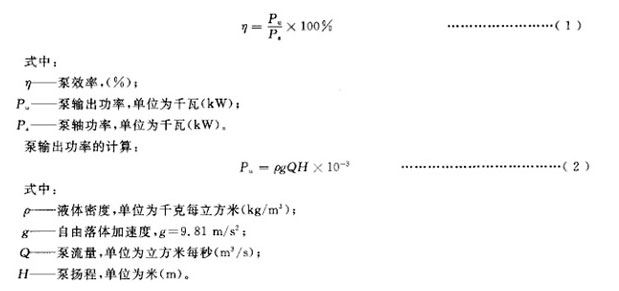

泵效率計算:

清水泵效率計算

基本要求

單級清水離心泵、單級清水離心泵產品的設計與制造以及質量應該符合GB/T 5657的規定，QH允差應該符合GB/T 3216-1989中的規定，必須汽蝕余量應該符合GB/T 13006與GB/T 5657的規定，試驗方法應該按照GB/T3216-1989中的規定。

長軸離心深井泵的設計制造和質量應該符合JB/T 443的規定，Q、H允許公差應該符合GB/T 3216-1989中的規定。

清水泵的能效限定值

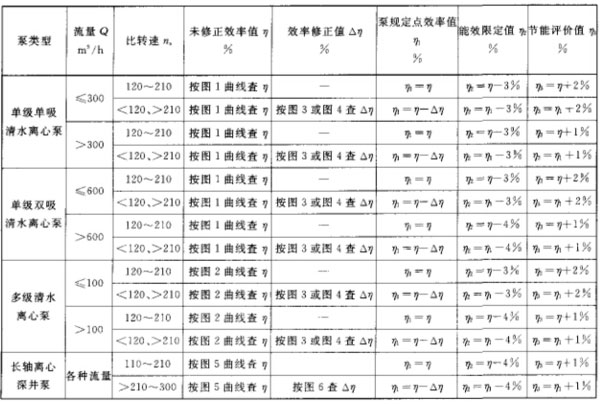

清水泵的能效限定值

清水泵的節能評價值

清水泵節能產品評價指標使用在零度到四十度，以清水介質的規定點效率值來衡量，應該不低于表一中的節能評價值。

單級單吸離心泵和單級雙吸離心泵的流量大于10000㎡/h時，節能評價值不應該低于百分之九十。

試驗方法

清水離心泵的試驗方法按照GB/T 3216-1989中的規定進行。

清水泵能效限定值以節能評價值由水泵廠家總結。
