單級雙吸離心泵說明書會從簡介、結構說明、結構圖、型號意義、裝配與拆卸、性能曲線圖、安裝尺寸圖、安裝說明、操作等方面進行講解。
單級雙吸離心泵產品簡介
S型單級雙吸離心泵是新型節能循環水泵，雙吸離心泵可以輸送清水或者類似水的其他液體之用?？梢愿鶕?jù)用戶需求來改變雙吸泵的結構和材質。單級雙吸泵適用于泵送泥沙水或者腐蝕性液體，單級雙吸離心泵可以用在農田灌溉、城市給排水、電站、工廠、礦山和各種水利工程。
單級雙吸離心泵結構說明
單級雙吸泵吸入口和吐出口都在離心泵的軸心線下方，和軸線垂直成水平方向。檢修時不需要拆卸進出口水管和電機。從傳動方向看雙吸泵為順時針方向旋轉，可以根據的需要改為逆時針方向旋轉。
雙吸泵的主要零部件有葉輪、泵體、泵蓋、軸、雙吸密封環、軸套等構成。
泵體和泵蓋構成葉輪的工作室，在進出水法蘭上配有真空表與壓力表的管螺孔。在進出水法蘭的下面制有放水的管螺孔。
葉輪經過靜平衡校驗，可以在軸套與軸套螺母的兩邊進行調整。
泵軸有兩個單列向心球軸承支撐。軸承可以安裝在泵體兩端用黃油進行潤滑。
雙吸密封環用來減少水泵壓水室的水漏回吸水室。
雙吸泵利用彈性聯軸器由電機直接傳動，需要時可以用內燃機進行傳動。
軸封一般為軟填料密封和機械密封。

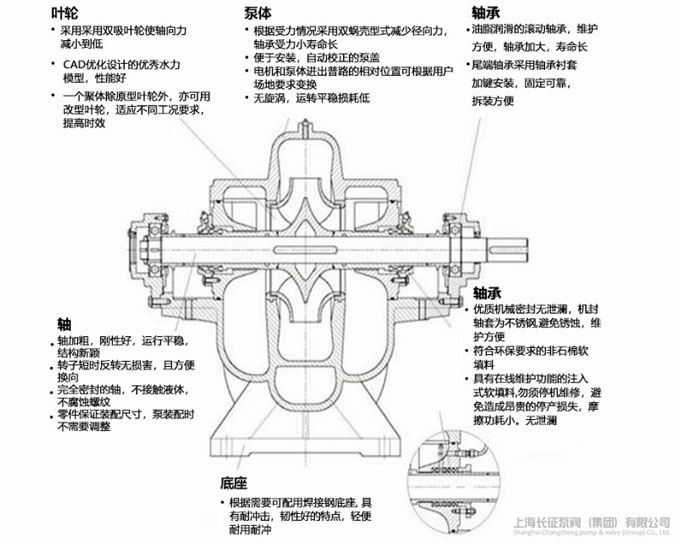

單級雙吸離心泵結構圖
單級雙吸離心泵結構圖
單級雙吸離心泵型號意義
CZOW-100-260（Ⅰ）A
CZOW-單級雙吸離心泵
100-泵進出口直徑
260-葉輪名義直徑
（Ⅰ）-擴流型
A-葉輪經過一次切割
單級雙吸離心泵裝配與拆卸
轉子部件裝配時可以依次把葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋、擋水圈、軸承部件可以安裝在泵軸上，并且把雙吸密封環裝上，接著裝上聯軸器。
把轉子部件安裝在泵體上，葉輪的軸向位置調整到雙吸密封環的中間進行固定，把軸承體壓蓋固定螺釘緊固。
填料裝上放好紙墊，泵蓋蓋上將螺尾柱銷打緊后，再將泵蓋螺母擰緊，接著將填料壓蓋擰緊。注意不要把填料壓得過緊，填料太緊會使軸承發熱功率消耗較大，也不能壓得過松，太松會導致液體滲漏大雙吸泵效率會有所降低。
裝配完成后可以用手轉動泵軸，沒有碰擦情況出現，轉動較為靈活即可，拆卸時可以按照裝配反向操作即可。

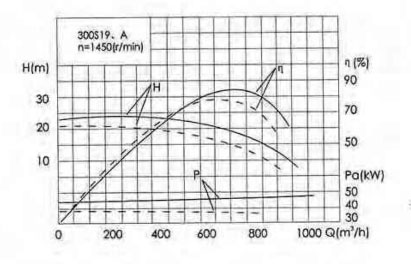

單級雙吸離心泵性能曲線圖
單級雙吸離心泵性能曲線

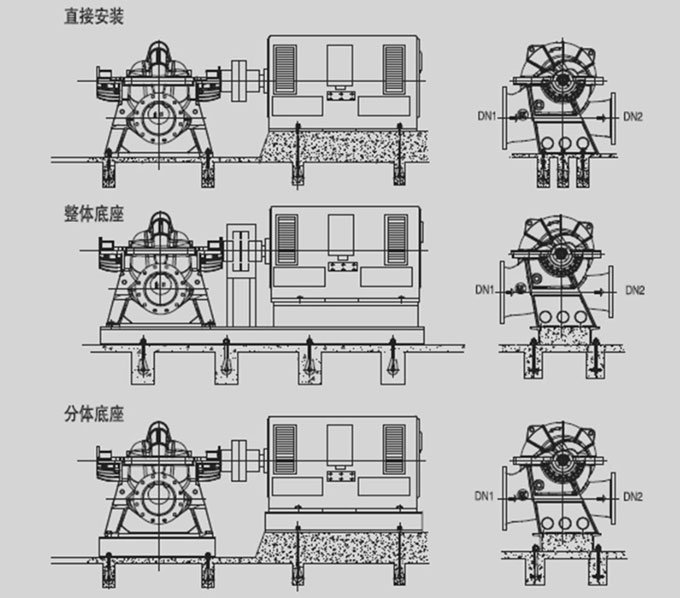

單級雙吸離心泵安裝尺寸圖
單級雙吸離心泵安裝尺寸
單級雙吸離心泵安裝說明
查看雙吸泵和電機應該沒有損壞。
雙吸泵安裝高度應該加上吸入管路的水力損失和速度能，不可以大于樣本規定的允許吸上真空高度值?；A(chǔ)尺寸應該符合雙吸泵的安裝尺寸。
安裝順序
①把雙吸泵放在埋有地腳螺栓的混凝土基礎之上，調整楔型墊塊的方法校正水平，地腳螺栓適當擰緊防止松動。
②基礎和雙吸泵地腳之間灌滿混凝土。
③等到混凝土干固后，把地腳螺栓擰緊防止松動。
④電機和泵軸的同心度進行校正。保證兩軸成一條直線，在兩軸外圓上的同軸度允許誤差是0.1毫米，端面間隙沿圓周的不均勻度允許誤差是0.3毫米。
⑤在查看電機轉向和雙吸泵轉向一致后，把聯軸器和連接柱銷裝上。
進出水管路應該設置支撐架不能由泵體支撐。
雙吸泵和出水管路之間通常需要安裝閘閥和止回閥。
上面所講的安裝方法是沒有帶底座的單級雙吸離心泵。
安裝帶有底座的雙吸泵，可以調整底座和混凝土基礎之間的楔形墊鐵來校正機組的水平。接著再灌入混凝土，安裝和要求與沒有底座的雙吸泵基本相同。
單級雙吸離心泵操作
啟動和停止
單級雙吸離心泵啟動前需要轉動轉子部件，應該轉動靈活沒有卡頓。
出水閘閥關閉，朝雙吸泵內注水，需要保證雙吸泵內灌水充足并且沒有空氣存留。
假如雙吸泵上裝有壓力表或者真空泵，需要關閉和泵連接的旋塞再啟動電機，等到轉速正常后再打開，接著逐漸打開出水閘閥。
假如流量太大，可以適當關小閘閥進行調節，假如流量太小可以把閘閥開大。
均勻地把填料壓蓋上的螺母擰緊，保證液體成滴狀漏出，并且注意填料腔處的溫升情況。
單級雙吸離心泵停止運行時，要把真空表和壓力表上的旋塞關閉，出水管路上的閘閥也要關閉，接著把電機的電源關閉，假如所在環境溫度較低時，可以把泵體下面的四方螺塞打開將多余的水放掉，防止泵體被凍裂。
假如長期停用時，應該拆開雙吸離心泵把零件上的水分擦干，再涂抹防銹油保存好。
運行
雙吸泵軸承較高溫度不能高于七十五度。
潤滑軸承可以用鈣基黃油的數量以占軸承體空間的三分之一為宜。
填料磨損時可以適當壓緊填料壓蓋，假如磨損太多應該進行更換。
定期查看聯軸器部件，注意電機的軸承溫度。
運行過程中假如發現有異常聲音應該及時進行停車檢查，找出原因后進行排除。
