離心泵在工作時要重視聯軸器的對中情況以及出現偏移的問題分析，以下對氟塑料離心泵聯軸器找正的辦法進行簡單的講解。

氟塑料離心泵對中的重要性

離心泵與電機的聯軸器所連接的兩根軸的旋轉核心應該嚴格同心，聯軸器在安裝過程中需要進行精準地找正、對中，否則會導致聯軸器上引發較強的應力，并且嚴重影響軸、軸承與軸上其他零配件的正常工作，嚴重時甚至?xí)斐烧_(tái)氟塑料合金離心泵的振動或者損壞。氟塑料離心泵和多級聯軸器的找正是安裝與檢驗過程中很重要的工作內容。

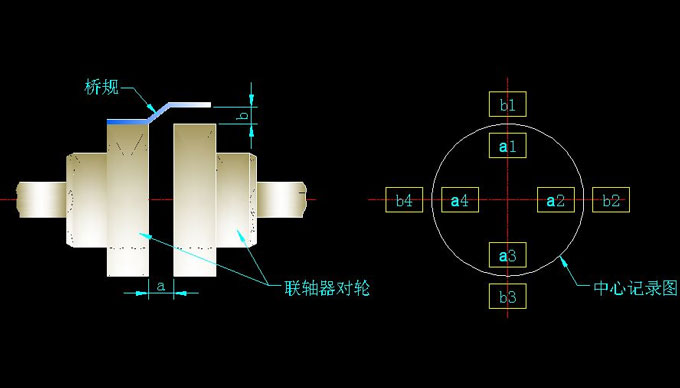

氟塑料離心泵聯軸器找正

氟塑料離心泵偏移的情況分析

安裝新的離心泵時，對聯軸器的端面和軸線之間的垂直度可以不用檢查，但是安裝舊的離心泵時，需要細心的查看發現不垂直時需要調整垂直后再進行找正。在檢修過程中可能會遇到以下幾種情況。

方法一S1=S2，a1=a2時兩半靠背輪端面是在平行又同心的正確位置，兩軸線位置必須在一條直線上。

方法二S1=S2，a1≠a2時兩半靠背輪端面平行但是軸線卻不同心，兩軸線之間有平行的徑向位移。

方法三S1≠S2，a1=a2時兩半靠背輪端面端面同心但是卻不平行，兩軸線中間有角向位移。

方法四S1≠S2，a1≠a2時兩半靠背輪端面不同心也不平行，兩軸線中間有徑向位移也有角向位移。

聯軸器處于方法一時是找正中致力達到的狀態，而出現方法二、三。四時這些狀態都不準確，需要進行調整，使它們可以到達方法一。

安裝氟塑料離心泵時先要將泵頭裝好接著再安裝電機，找正時需要調整電機，可以在電機的支腳下面加調墊片的方法進行調節。

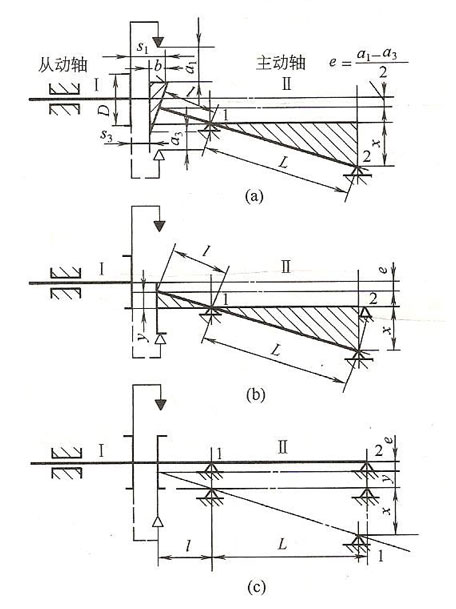

聯軸器找正方法

氟塑料離心泵聯軸器找正的辦法

1.可以用塞尺查看電機的底角是否平整有沒有虛角，假如用塞尺測量出數值可以銅皮墊上。

2.可以使用直尺進行初步找正，一般是由于左右徑向。相差很大的話可以中百分表進行測量，誤差太大的話很容易出現數據錯誤的情況。

3.對磁性表座和百分表進行安裝。安裝百分表時需要固定牢靠，但是要確保測量桿需要活動自如。測量徑向的百分表測量桿要盡可能垂直軸線，中心需要通過軸心，測量軸向的兩個百分表應該在同一直徑上，并且距離中心距離相等。安裝完成后需要試轉一周，要盡量回到原來的位置。測量徑向的百分表應該復原。為了測試和記錄方便可以把百分表的小表針調整到量程的中間位置，并且要調到整數位置大針正對著零。

氟塑料離心泵聯軸器找正的辦法由離心泵廠家總結。推薦閱讀：氟塑料襯里離心泵的結構
