我們前段時間對氣動隔膜泵結構圖與工作原理為您進行了解說，今天我們就來和您聊一聊氣動隔膜泵的操作原理。

氣動隔膜泵的操作

（1）氣動隔膜泵操作前應該查看各部件的完好情況，等到QBY氣動隔膜泵內充滿被泵送的料液，確保料液可以流進不銹鋼氣動隔膜泵內。

（2）氣動隔膜泵泵送的物料溫度應該小于100℃，這樣做的目的是可以保護膜片的正常使用。

（3）控制閥上蓋取下，用手按動補油閥芯上端多次后將液壓腔內的空氣排除，等到?jīng)]有氣泡出現為止，這時液壓油會灌滿液壓腔便能正常工作。

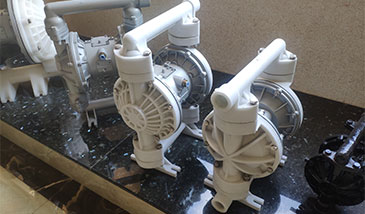

氣動隔膜泵

（4）電源接通后再啟動操作，接著調節轉差離合器控制裝置微調旋鈕后便可以工作。

（5）氣動隔膜泵常使用40#機油，應該把原有機油清洗干凈后進行換油。

（6）氣動隔膜泵操作時控制閥的壓力應該和噴嘴壓力保持一致，不要使膜片前有較大的壓力差。

（7）氣動隔膜泵操作過程中應該經常查看進料的溫度、出料的壓力以及隔膜泵運行的情況。

（8）經常保持氣動泵的清潔性和電機良好的絕緣性，需要做好運行、停運、事故以及維修記錄等。

（9）氣動隔膜泵停用時先把轉差控制裝置調整為零位使隔膜泵停止運行。

（10）氣動隔膜泵長期停用，需要把泵頭部分中的料液排出，可以避免球閥把進出料口堵住后出現銹蝕。

氣動隔膜泵原理

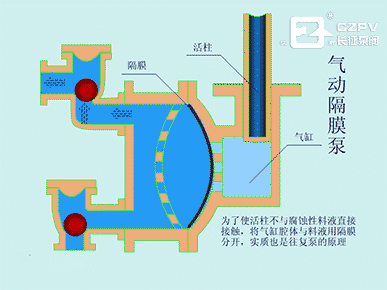

氣動隔膜泵的原理

在氣動隔膜泵的兩個對稱工作腔中各安裝一塊隔膜，由中心連桿把隔膜連接成一體。壓縮空氣從隔膜泵的進氣口進入配氣閥，再由配氣機構把壓縮空氣引到其中一個工作腔內，推動腔內的隔膜進行運動，再由另一個工作腔排出。等到達行程終點，配氣機構自動把壓縮空氣引到另一個工作腔，推動隔膜往相反的方向運動，進而確保兩個隔膜連續同步地往復運動。壓縮空氣會進入配氣閥后推動膜片向右運動，側室吸力使介質從入口流入，推動球閥進入室后，球閥會因?yàn)槲攵]鎖。室中的介質被擠壓后推開球閥從出口流出后球閥會閉鎖。這樣就能循環往復的使介質不斷的從入口處被吸入再由出口排出。

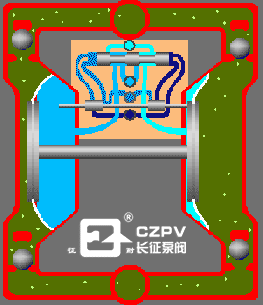

氣動隔膜泵工作原理

空氣分配閥使壓縮空氣進入左隔膜室，隔膜受到壓力后朝外推出，壓送沖程形成，壓送部位內的介質受力后離開左面外隔膜室、止回閥、匯流管，之后由氣動泵的出口排出，排出口位置可以是頂部，也可以是底部或者是側面。左隔膜室受到壓力后推出時，隔膜連接桿在內部推動右隔膜朝內縮回止回閥這時液體被充滿。這一循環動作完成后空氣分配閥會自動地改變位置，確?？諝馇袚Q到另一隔膜室內后反向重復上面的循環過程。

氣動隔膜泵的操作原理由隔膜泵廠家總結。
