隔膜泵可以分為氣動隔膜泵和電動隔膜泵。氣動隔膜泵的材質有四種，分別為不銹鋼、鋁合金、鑄鐵和工程塑料。配氣閥是氣動隔膜泵的主要配件之一，氣動隔膜泵的驅動部分是采用的活塞，通過氣體控制活塞的往復運動，需要借助配氣閥運動來封閉接通氣道來完成活塞的往復運動。

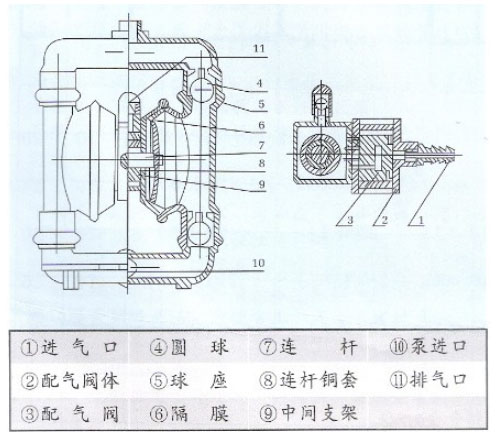

氣動隔膜泵結構圖

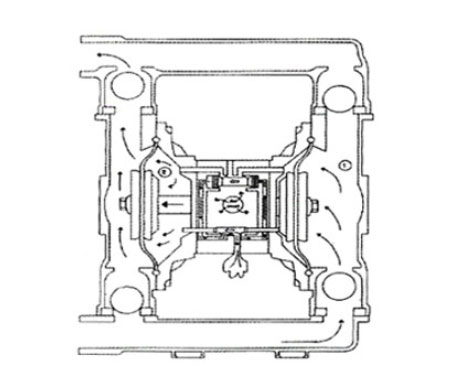

氣動隔膜泵配氣閥工作原理
隔膜泵是以壓縮空氣為動力，利用隔膜的往復運動使容積發生改變，也被稱為容積泵。工作原理和柱塞泵類似。從氣動隔膜泵結構圖中可以看出③為配氣閥，主定向控制閥把壓縮空氣分配到氣室，朝隔膜的內表面上施加均勻壓力。排出的氣體從泵另一側后方通過氣閥組件導向端口排出。 氣動雙隔膜泵內腔氣體壓力超過液體腔壓力，隔膜連桿來回移動，在一側進行排放，在另一側進行吸入。
氣動隔膜泵配氣閥工作原理
氣動隔膜泵配閥門是氣動隔膜泵重要配件之一，氣動泵的驅動部分一般為活塞，氣體可以控制活塞的往復運動。在運行中要關閉和連接空氣通道來實現活塞的往復運動。假如配氣閥損壞，空氣會不能正常分配，氣動隔膜泵便不能正常工作。隔膜泵廠家總結。
