近期有些客戶會來咨詢單向氣動隔膜泵的配件有哪些？又有哪些名稱？分別叫什么？了解的人并不多，今天我們就來講解有些單向氣動隔膜泵配件圖解。

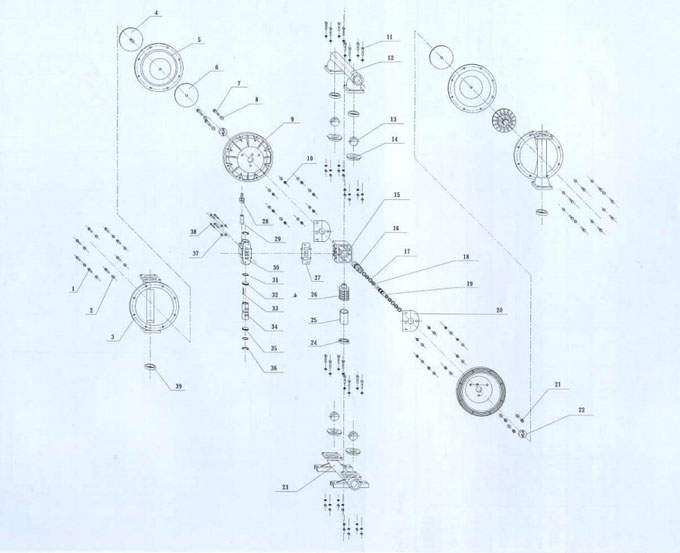

單向氣動隔膜泵配件圖

從上圖的單向氣動隔膜泵配件圖解中可以看出，單向氣動隔膜泵的配件有很多配件構成，分別是，1.螺釘，數量16，材料Q235-A；2.墊圈，數量64，材料Q235-A；3.立柱，數量2，材料1Cr18Ni9Ti，HT200，ZL104，增強聚丙烯；4.外壓板，數量2，材料Q235-A；5.隔膜，數量2，材料丁晴橡膠，氟橡膠，氯丁橡膠；6.內壓板數量2，材料ZL104 and Steel；7.螺釘，數量3，材料Q235-A；8.墊圈，數量6，材料Q235-A；9.隔板，數量2，材料ZL104；10.螺母，數量32，材料Q235-A；11.螺釘，數量16，材料Q235-A；12.上蓋，數量1，材料1Cr18Ni9Ti，HT200，ZL104，增強聚丙烯；13.球，數量4，材料氯丁橡膠，丁晴橡膠，聚四氟乙烯，陶瓷14.球座，數量4，材料氯丁橡膠，丁晴橡膠，聚四氟乙烯，氟橡膠；15.中間泵體，數量1，材料ZLZ104；16.銅套，數量1，材料H62；17.O型密封圈，數量4，材料聚四氟乙烯；18.O型密封圈，數量4，材料丁晴橡膠；19.中間軸，數量1，1Cr18Ni9Ti；20.泵體密封墊，數量2，材料耐油橡膠石棉板21.螺母，數量3，材料Q235-A；22.定位圈，數量2，材料塑料；23.底座，數量1，材料1Cr18Ni9Ti，HT200，ZL104，增強聚丙烯；24.消聲器蓋，數量1，材料ABS；25.消聲器體，數量，材料QSn6.5-0.1；26.消聲器套，數量1，材料ABS；27.氣閥密封，數量1，材料耐油橡膠石棉板；28.氣接頭，數量1，材料Q235-A；29.進氣過濾器，數量1，材料燒結黃銅顆粒；30.配氣閥，數量1，材料ZQSn6-6-3；31.O型圈，數量2，材料丁晴橡膠；32.定位擋片，數量1，材料Ly12；33.起動桿，數量1，材料H62；34.活塞，數量1，材料ZL105；35.定位擋片，數量1，材料Ly12；36.孔用彈性擋圈，數量2，材料65Mn；37.彈簧墊圈，數量4，材料65Mn；38.螺釘，數量4，材料Q235-A；39.球座，數量4，材料增強聚丙烯。

單向氣動隔膜泵配件圖解由隔膜泵廠家總結。
