臥式清水離心泵配件有1.泵體、2.泵蓋、3.葉輪、4.軸、5.密封環、6.葉輪螺母、7.止動墊圈、8.軸套、9.填料壓蓋、10.填料環、11.填料、12.懸架軸承部件等配件構成。推薦閱讀：臥式清水離心泵安裝方法

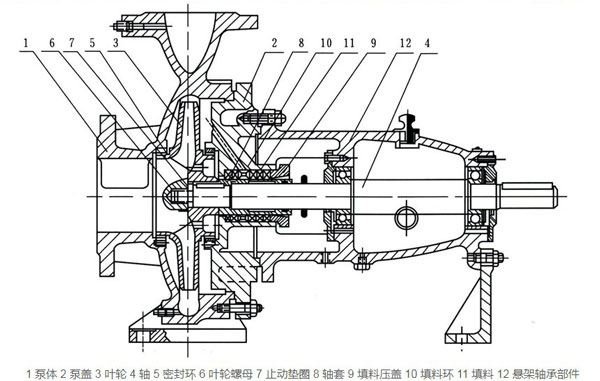

臥式清水離心泵結構圖

臥式清水離心泵配件

IS清水離心泵是根據我國標準設計研發的，主要配件由1.泵體、2.泵蓋、3.葉輪、4.軸、5.密封環、8.軸套、12.懸架軸承部件等構成。清水離心泵的泵體和泵蓋部分，是由葉輪背面處進行劃分的，結構為后開門結構形式。優點是檢修方便，檢修時無需移動泵體、吸入管路、排出管路、排出管路和電機，需要拆下加長聯軸器的中間連接配件，就能退出轉子部件，進行檢修。懸架軸承部件支撐著臥式離心泵的轉子部件，滾動軸承承受著污水泵的徑向力和軸向力。為了平衡清水式離心泵的軸向力，大部分葉輪前后都設有密封環，在葉輪后蓋板上配有平衡孔，一些泵軸向力不大，葉輪背面沒有密封環和平衡孔。單級清水離心泵的軸向密封環由9.填料壓蓋、10.填料環、11.填料等配件組成，可以有效防止大量漏水或者進入空氣。為了防止軸磨損，軸通過填料腔的部分裝有軸套保護，軸套和軸中間配有O型密封圈，避免漏水或者進氣。

離心泵廠家總結。
