臥式離心泵可以分為臥式單級離心泵和臥式多級離心泵，臥式離心泵使用前，需要正確安裝，如果安裝不正確會導致臥式泵不能正常使用，嚴重時還會造成損壞等不良現象，臥式離心泵安裝圖解如下所示。

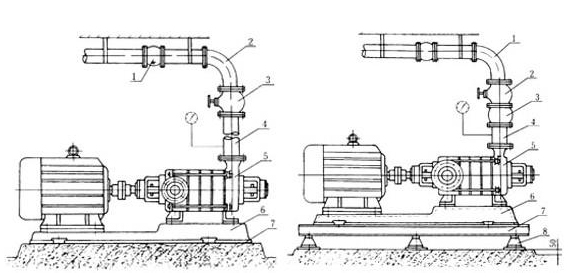

臥式離心泵安裝圖解
臥式離心泵正確安裝方法
1.臥式不銹鋼離心泵就位前，應該進行復查。標高、位置和基礎尺寸應該符合設計要求。水泵不應該有缺損、銹蝕和損壞等，盤車時應該靈活，無卡住現象。
2.安裝臥式管道離心泵前，應該仔細檢查水泵流道內有無雜物，這可以有效避免運行時損壞葉輪和泵體。
3.臥式清水離心泵安裝時，管路重量不應該加在臥式泵上，應該有各自的支撐體，避免水泵變形。
4.不銹鋼臥式離心泵安裝時要水平找正。
5.為了使用安全和維修方便，在臥式單級雙吸離心泵的進出口管路上安裝調節閥，在臥式離心泵出水口安裝壓力表，可以保證離心泵在額定揚程和流量范圍內運行，確保正常運行。
6.安裝完成后轉動泵軸、葉輪，應該沒有摩擦聲或者卡死現象，否則應該拆開檢查原因。
7.出廠時，已經裝配調試完的部件不應該隨意拆卸。
