顧名思義，所謂循環泵，指的是提供水（或者其他流體）循環流動的泵，所謂屏蔽泵，指的是采用特制屏蔽套將水與電機線圈繞組徹底隔離，無須機械密封，從而徹底解決了水泵漏水影響電機工作的意思。熱水循環泵的結構圖如圖1：

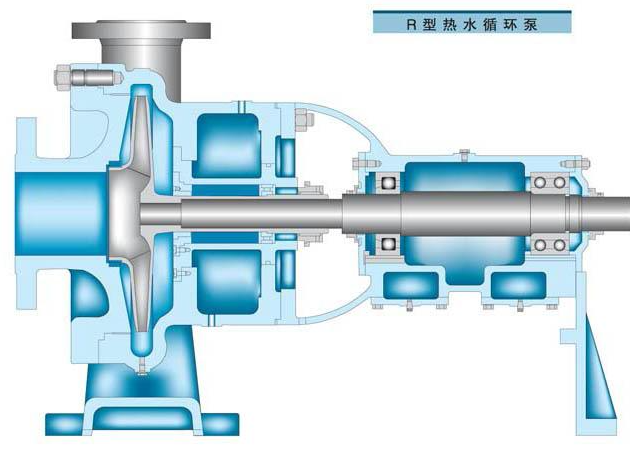

圖1熱水循環泵的結構圖
熱水屏蔽泵也是熱水循環泵，但是熱水循環泵不一定是熱水屏蔽泵。
屏蔽泵又叫無填料泵。它將葉輪與電動機的轉子聯成一體裝在同一個密封殼體內而形成的一種全封閉泵叫屏蔽泵。其結構特點：泵的葉輪與電動機的轉子在同一根軸上，裝在同一個密封殼體內，沒有聯軸器和軸封裝置，從根本上解決了被輸送液體的外泄問題。優點：沒有介質外泄；結構緊湊，立式小型管道屏蔽泵可以不設置基礎而直接裝在管道上；沒有聯軸器，拆裝時不需要找正，操作、維修方便；軸承不需要另外加潤滑油或潤滑脂等；適用于輸送易燃、易爆、有毒、有放射性及貴重液體。缺點：屏蔽套制造困難，成本高；由于電機轉子在液體中旋轉使摩擦阻力加大。
循環泵也是離心泵，具體的區別見圖2

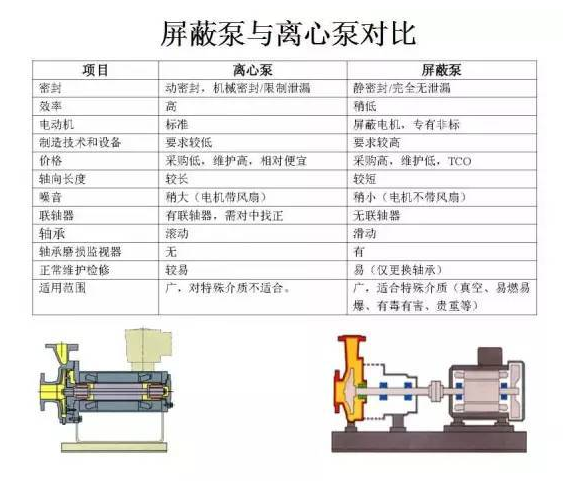

圖2屏蔽泵和離心泵的區別
屏蔽泵是針對特定環境使用的離心泵，也是離心泵的一種，常用于循環泵。
