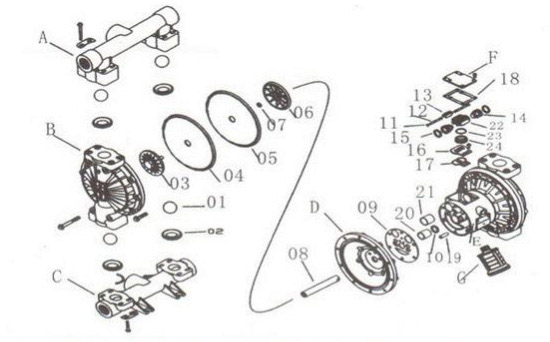

氣動隔膜泵配件圖解名稱
氣動隔膜泵配件名稱表
A.出料口 | B.立柱 C.進料口蓋 | D.隔排 |
E.氣閥體 | P.氣閥蓋 G.消聲器 | 01.閥球 |
02.球座 | 03.外夾板 | 04.四氟膜片 |
05.聚焦膜片 | 06.內(nèi)夾板 | 07.夾板O型圈 |
08.連桿軸 | 09.氣閥室墊片 | 10.連桿軸V型圈 |
11.助動桿O型圈 | 12.助動桿 | 13.小滑塊 |
14.活塞 | 15.活塞V型圈 | 16.引導塊 |
17.引導墊片 | 18.氣閥蓋墊片 | 19.助動桿套 |
20.軸套 | 21.活塞套 | 22.大滑塊鋁件 |
23.大滑塊O型圈 | 24.大滑塊塑料件 |
鋁合金氣動隔膜泵配件主要有隔膜片,配氣閥,O型圈、隔膜球和球座幾種。
隔膜泵隔膜片材質(zhì)主要有丁晴橡膠,氯丁橡膠,氟橡膠,聚四氟乙烯,食品橡膠幾種,其中聚四氟乙烯,氟橡膠,食品橡膠價格是成本很高的。
以上是隔膜泵廠家的總結。
