臥式離心泵軸向力平衡的方法
1.在葉輪上設置了徑向筋板。在葉輪盤的外側設有徑向筋板，以平衡軸向力。在安裝了徑向筋板之后，葉輪高壓側的液體被徑向筋板驅動，并以接近葉輪的速度進行旋轉。在離心力的作用下，腔內液體的壓力減小，從而葉輪兩側的軸向力得以平衡。缺點是會有額外的功率損耗。通常，在小型泵中使用4個徑向筋板，在大型泵中使用6個徑向筋板。

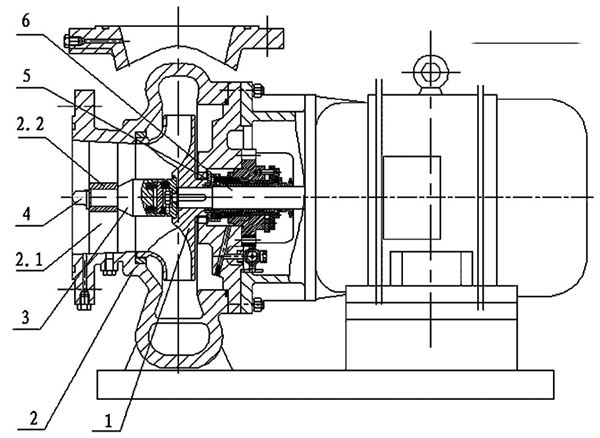

離心泵結構圖
2.車輪上有一個平衡孔。目的是平衡葉輪兩側的壓力，以平衡軸向力，在輪轂附近的葉輪盤上對稱地鉆幾個小孔（簡稱為平衡孔），然后將它們?cè)O(shè)置在泵殼和輪盤上。密封環太大減小了葉輪兩側之間的壓力差，并減小了軸向力。此方法簡單可靠，但是一部分液體返回葉輪以吸取填充物，從而降低了臥式清水離心泵的效率。此方法廣泛用于單級單吸離心泵。
3.使用雙吸葉輪。它利用葉輪本身的結構特性來達到其自身的平衡。由于雙吸式葉輪兩側對稱，因此理論上沒有軸向力。由于制造質量和葉輪兩側的液體流動的差異，不可能使軸向力完完全平衡。
4.安裝止推軸承。當上述方法不能完全消除軸向力時，應該采用安裝止推軸承的方法來承受剩余的軸向力。
以上是水泵廠家的總結。
