中央空調冷凍水循環泵安裝要求

1、冷凍水循環泵就位前復查基礎尺寸，位置，標高和螺栓孔位置，查看是否完成要求，在基礎線上放出安裝基準線。安裝應該在混凝土強度達到設計要求后才能執行。

2、循環泵就位前，必須把冷凍水循環泵底座的臟東西或者地腳螺栓孔中的雜物進行清理，清理干凈后，再灌漿處的基礎表面鑿成麻面，并且鑿去被污染的混凝土。

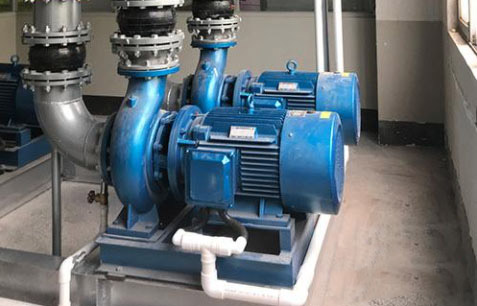

冷凍水循環泵安裝圖

冷凍水循環泵的安裝要求

1、地腳螺栓安放時，底端不應該碰到孔底，地腳螺栓離孔邊＞15mm，螺栓應該保持垂直，垂直度偏差不應超過一千分之十。

2、冷凍水循環泵的找平應該以水平中開面和軸的外面部分，底座的水平面等處為基準，用水平儀進行測量，泵體的水平度偏差不超過0.1mm。

3、循環泵聯軸器的同心度找正，用水平儀，百分表或者塞尺進行測量和校正，使離心泵軸心與電機軸心保持同軸度，軸向傾斜每米不能超過0.2mm，徑向位移不能超過0.5mm。

4、找正找平時采用墊鐵調整安裝精度。

循環泵安裝要求

1、管道與循環泵法蘭間的連接應該是無應力連接，法蘭平衡度良好，管道重量不支撐在泵體上。

2、冷凍水循環泵吸水管的連接應該有上平下斜的異徑管，從吸水口接向循環泵的水平管應該有上升坡度，使吸水管內沒有空氣，方便吸水。

3、中央空調冷凍水循環泵的出水管應該安裝異徑管和止回閥以及閘閥，并且安裝壓力表。
