氟塑料襯里離心泵葉輪的拆卸順序

氟塑料離心泵拆下外殼可以看到葉輪，再拆下葉輪后面的蓋板連接螺絲。

氟塑料襯里離心泵葉輪用拉桿連接，鎖緊螺母在聯軸器的端口。

依次拆下軸上的O型密封圈，軸套，平衡板，鍵，然后拆下排出段，排出段包含末級導葉和平衡環等。

拆下末級葉輪和鍵后拆下中斷，中段包含導葉，繼續用同樣的方法拆下其他級的葉輪，中斷和導葉，直到拆下前一級的葉輪。

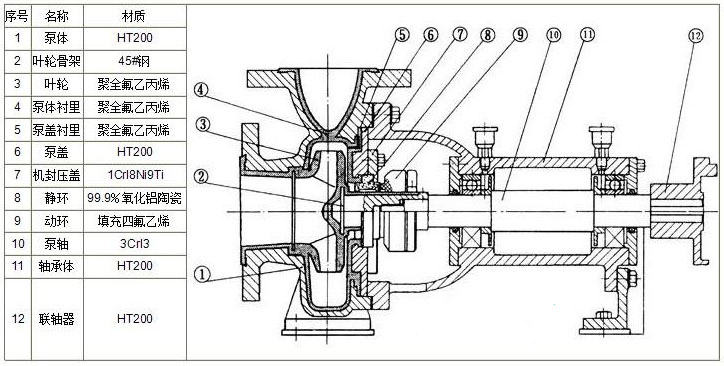

氟塑料襯里離心泵原理拆卸圖

擰下吸水段與軸承體之間的連接螺母與軸承壓入孔上的螺栓后，拆下軸承零件。

從吸入段抽出軸，擰下軸上的固定螺母，依次拆下軸承內圈，O型密封圈，軸套與固定套。

這樣襯氟離心泵的正常使用范圍是95攝氏度，超過時需要更換耐高溫材料。

配有水冷式機封。

進行密封動環填充四氟乙烯的碳纖維或者陶瓷，碳化硅，靜環碳化硅，無壓燒結碳化硅等。

離心泵廠家生產的IHF氟塑料襯里離心泵葉輪采用氟塑料合金燒結制成，具有F4的耐溫性F46的韌性。泵殼是有HT200內襯F46制造，可以承受部分管道的重量。

組裝過程中的氟塑料襯里離心泵內外部縫隙調整，是改變墊片的厚度，掌握連接螺栓的松緊度，調節各個專供調節用的螺釘等來實現。需要時，可以改變零件的有關尺寸。
