單向氣動隔膜泵由兩部分組成，分別是工作腔和氣動腔。以壓縮空氣為動力，工作過程中沒有火花產生，不會出現靜電和電磁干擾，可以適用于易燃易爆的場合。介質流量可以根據粘度和使用需求量，通過改變氣源壓力或者針型閥的進氣量來進行無極調節。下面由隔膜泵廠家講解單向氣動隔膜泵型號及規格。

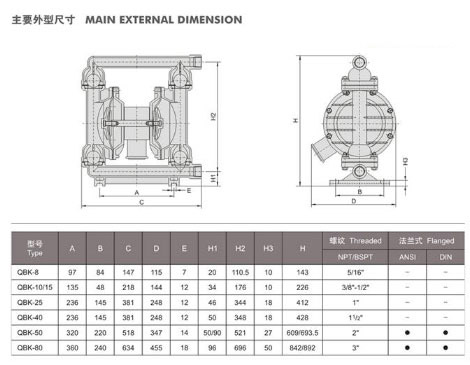

單向氣動隔膜泵型號及規格圖
我們現已形成一系列產品，總共八種規格直徑：DN10mm（3/8“），DN15mm（1/2”），DN25mm（1“），DN40mm（11/2’），DN50mm（2” ?），DN65mm（2 1/2’），DN80mm（3“），DN100mm（4”）。有三種材料，分別是，鑄鐵氣動隔膜泵，鋁合金氣動隔膜泵，不銹鋼氣動隔膜泵。隔膜泵根據不同的液體介質使用丁腈橡膠，氬丁二烯橡膠，氟橡膠和聚四氟乙烯。以滿足不同用戶的需求。氣動單向隔膜泵投入生產以來，它已被1,000多家國內石油，化工，電子，陶瓷，紡織，油漆和制藥機械系統單位所采用。隔膜泵被放置在特殊的場合，用于輸送傳統泵無法輸送的各種介質。是替代齒輪泵的理想產品并取得了滿意的效果。另外，可以查看QBY工程塑料氣動隔膜泵使用方法。
氣動隔膜泵型號及規格表格
| 型號 | 流量 (m3/h) | 揚程 (m) | 出口壓力 | 吸程 | 允許能 | 供 | 供氣 | 材料 | ||||
| (kgf/cm2) | 過顆粒直徑 (mm) | 氣壓力 | 消耗量 | |||||||||
| (kbf/cm2) | (m3/min) | 鋁合金 | 不銹鋼 | 鑄造鐵 | 增強聚丙烯 | 過流部分襯氟 | ||||||
| QBY/K-10/15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ | / |
| QBY/K-20 | 0～2 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ | / |
| QBY/K-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
| QBY/K-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
| QBY/K-50 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 1.7 | ★ | ★ | ★ | / | ★ |
| QBY/K-65 | 0～18 | 0～50 | 6 | 7 | 8 | 7 | 1.7 | ★ | ★ | ★ | / | ★ |
| QBY/K-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 3 | ★ | ★ | ★ | / | ★ |
| QBY/K-100 | 0～35 | 0～50 | 6 | 7 | 10 | 7 | 3 | ★ | ★ | ★ | / |
以上所述是單向氣動隔膜泵的型號和規格。氣動隔膜泵有八種規格。直徑為QBY / K-10mm至QBY / K-100，流速較高為每小時35立方米，揚程較高為70m，吸力較高為7m，允許的粒徑為10mm。湖南圣博凱斯泵閥隔膜泵有兩種類型的泵，氣動隔膜泵和電動隔膜泵。 這些材料是不銹鋼，鋁合金氣動隔膜泵，鑄鐵和襯有氟的流動部件。隔膜泵具有六個優點，例如質量可靠，使用壽命長，低噪音，低振動和，工藝精良和永不死機。它們可以輸送流動的液體并輸送一些難以流動的介質。它具有自吸泵，潛水泵，屏蔽泵，泥漿泵和雜質泵有很多優點。
