氣動隔膜泵主要有兩部分組成，分別是傳動部分和隔膜氣缸頭。傳動部分是驅動膜片回縮和攪拌的驅動機構。它的傳動形式有機械傳動，氣動傳動和液壓傳動，廣泛應用于液壓傳動中。

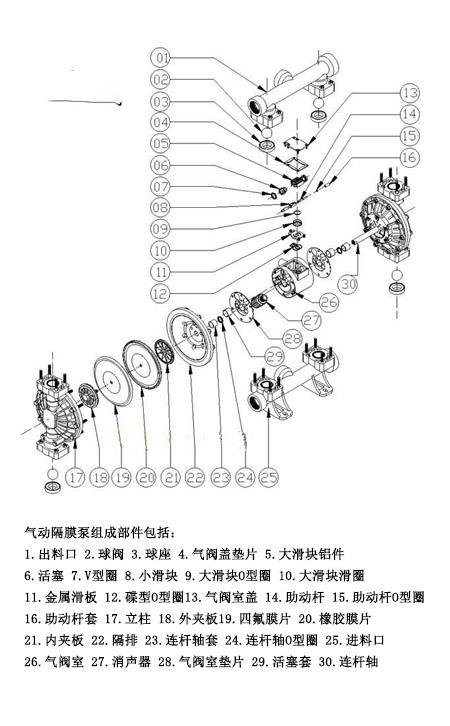

氣動隔膜泵組成部件結構圖

氣動隔膜泵組成部件包括：1.出料口 2.球閥 3.球座 4.氣閥蓋墊片 5.大滑塊鋁件 6.活塞 ?7.V型圈 8.小滑塊 9.大滑塊O型圈 10.大滑塊滑圈11.金屬滑板 12.碟型O型圈13.氣閥室蓋 14.助動桿 15.助動桿O型圈 16.助動桿套 17.立柱 18.外夾板19.四氟膜片 20.橡膠膜片 21.內夾板 22.隔排 23.連桿軸套 24.連桿軸O型圈25.進料口 26.氣閥室 27.消聲器 28.氣閥室墊片 29.活塞套 30.連桿軸等。

當隔膜泵工作時，曲柄連桿機構帶動柱塞在電機的驅動下進行往復運動，柱塞的運動通過液缸內的工作液傳遞到隔膜，使隔膜來回運動。

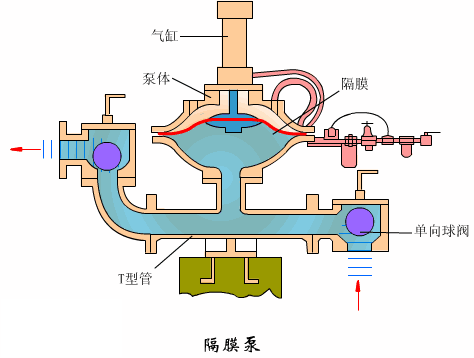

隔膜泵工作原理動圖

氣動隔膜泵的氣缸蓋部分與隔膜輸送的液體和工作液相分離。當隔膜與傳動機構并排移動時，液體在泵缸內工作是被負壓吸入。當隔膜移動到另一邊時，它排出液體，被輸送的液體是從隔膜在泵缸內工作液的分離和泵筒，吸入閥，排出閥和隔膜泵相接觸。接觸柱塞和密封裝置，使活塞在介質中工作，常用良好的工作狀態。

膜片應該具有良好的彈性和耐腐蝕性，通常用四氟乙烯和橡膠等材料，用來防止局部過度變形。氣動隔膜泵有良好的密封性和無泄漏的特點。用于輸送腐蝕性液體和高粘度液體。
