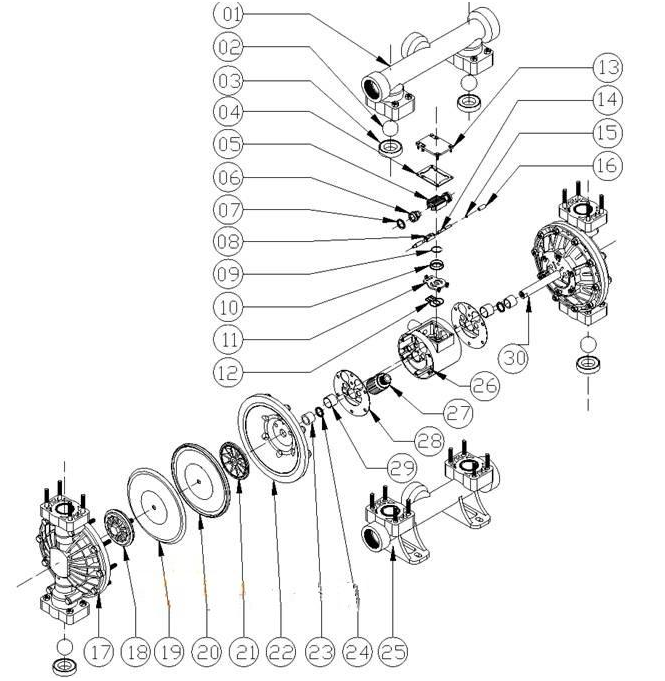

氣動隔膜泵每個部件都是什么?讓我們來看一下氣動隔膜泵各個部件圖解一覽表。
序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 |
01 | 出料口(上蓋) | 02 | 球閥 | 03 | 球座 | 04 | 氣閥蓋墊片 |
05 | 大滑塊鋁件 | 06 | 活塞 | 07 | V型圈 | 08 | 小滑塊 |
09 | 大滑塊O型圈 | 10 | 大滑塊滑圈 | 11 | 金屬滑板 | 12 | 碟型O型圈 |
13 | 氣閥室蓋 | 14 | 助動桿 | 15 | 助動桿O型圈 | 16 | 助動桿套 |
17 | 立柱 | 18 | 外夾板 | 19 | 四氟膜片 | 20 | 橡膠膜片 |
21 | 內夾板 | 22 | 隔排 | 23 | 連桿軸套 | 24 | 連桿軸o型圈 |
25 | 進料口(下蓋) | 26 | 氣閥室 | 27 | 消聲器 | 28 | 氣閥室墊片 |
29 | 活塞套 | 30 | 連桿軸 |
