選定一條下降的曲線縱坐標表示的進氣壓和泵出口壓力橫坐標表示泵流量
性能曲線表示,在固定的進氣壓下(比如6Bar),泵出口壓力與泵流量的關系出口壓力越高,流量越低出口壓力越低,流量越高

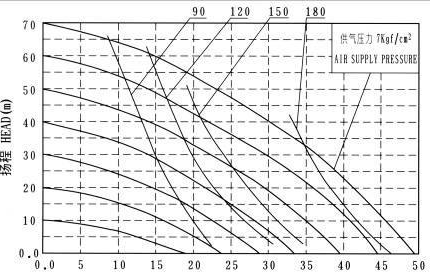

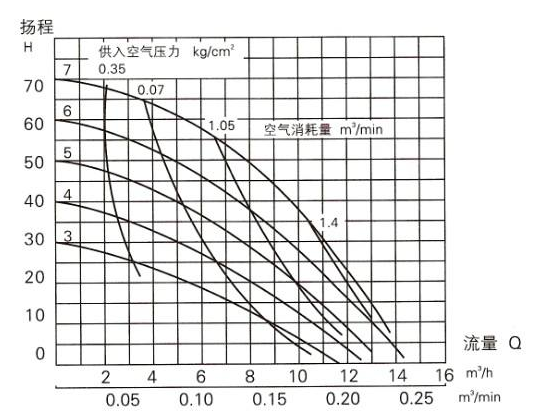

舉例說明:下圖中,我們可以看一下某隔膜泵的性能曲線,當流量為25立方,揚程15米時,它的供氣壓力為5公斤,耗氣量約為120立方/時。我們根據流量揚程來確定供氣壓力和耗氣量。圖中的兩條曲線分別表示空氣壓力和耗氣量。氣動隔膜泵不是供氣壓力越大越好,也不是耗氣量越大越好,他有一個工作范圍。
隔膜泵廠家整理.
