立式管道離心泵結構組成有哪些？閱讀本文，我們將簡要介紹立式管道離心泵的結構組成部分。

立式管道離心泵是有泵體、泵軸、葉輪、軸承、密封環和填料函等部分組成的。

1.泵體也被稱為泵殼，它適立式管道離心泵的主體。起到固定支撐的作用，它與安裝軸承的托架緊密相連。

2.泵軸是依靠聯軸器和電機相連接，把電機的轉矩傳輸給葉輪，它是傳遞機械能的主要部件。

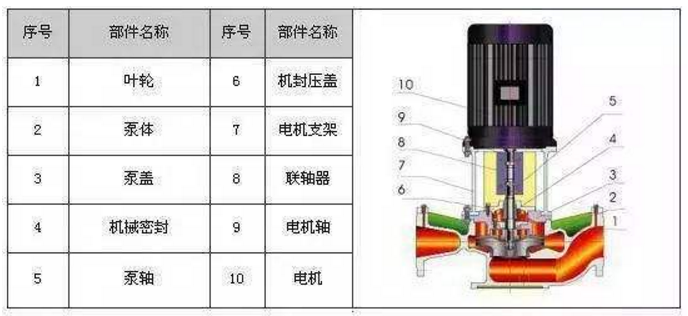

立式管道離心泵結構圖

3.葉輪是立式管道離心泵的核心部件，轉速高，葉輪上的葉片起到主要作用，葉輪在裝配之前需要通過靜平衡試驗，葉輪上的內外表面需要平整光滑，可以減少水流的摩擦損失。

4.軸承是套在泵軸上以支撐泵軸的組件。滾動軸承和滑動軸承有兩種。滾動軸承使用牛脂作為潤滑劑來適當?shù)丶佑?。通常，體積的2/3?3/4太多會產生熱量，太少會產生噪音和熱量！滑動軸承使用透明油作為潤滑劑，在油位線中添加油。太多的油會沿泵軸滲出并向低位漂移，太少的軸承會過熱并燒毀，從而引起事故。在立式管道離心泵的運行過程中，軸承溫度很高，為85度，通常約為60度。如果高，找出原因（是否有雜質，油是否為黑色，是否有水進入）并及時處理。

5.密封環也被稱為減漏環。葉輪入口與泵殼之間的間隙太大，導致該泵的高壓區域中的水通過該間隙流到低壓區域，影響立式管道離心泵的出水量并降低效率！如果間隙太小，葉輪和泵殼之間的摩擦?xí)鹉p。為了增加回流阻力，減少內部泄漏，并延長葉輪和泵殼的使用壽命，在泵殼內邊緣和葉輪外部輔助裝置的連接處安裝了密封圈，并且密封間隙應保持在0.25和1.10 mm之間。

6.填料函是由水封環、填料、填料筒、填料壓蓋、水封管等部件組成。填料函的作用主要是縮小泵殼與泵軸之間的間隙，以使該泵中的水不會流到外部，并且外部空氣也不會進入立式管道離心泵中。始終保持該泵中的真空。

以上是離心泵廠家（湖南圣博凱斯泵閥）的總結。
