臥式離心泵的應用范圍非常廣泛，已在許多領域得到應用。它幾乎是供水系統中必不可少的設備。如果將水管網絡視為人體的血管系統，那么臥式離心泵就是泵送血液的心臟。由于離心泵是重要的設備，其運行消耗大量功率。為了合理，經濟地選擇和使用臥式離心泵以確保自來水廠的供水，有必要了解臥式離心泵的基本結構和工作原理。

臥式離心泵的基本結構

臥式離心泵的基本組件是高速旋轉葉輪和固定的蝸牛形泵殼。具有多個（通常為4至12個）向后彎曲葉片的葉輪固定在泵軸上，并由電動機驅動，與泵軸一起高速旋轉。葉輪是直接對泵中的液體進行功的部件，并且是臥式離心泵的能量供應裝置。泵殼中央的吸油口與吸油管相連，吸油管的底部裝有單向底閥。泵殼側面的排出口與裝有調節閥的排污管道連接。

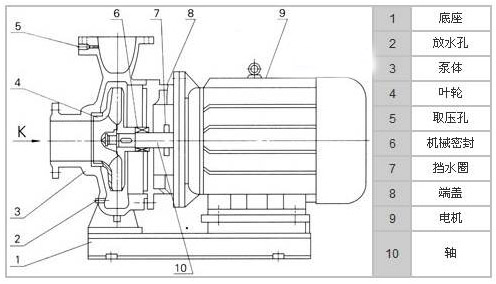

臥式離心泵結構圖

臥式離心泵的工作原理

臥式離心泵啟動后，泵軸帶動葉輪一起高速旋轉，迫使預填充在葉片之間的液體旋轉。在慣性離心力的作用下，液體從葉輪中心徑向移動到外周。液體在流過葉輪的運動過程中獲得能量，靜壓能量增加，流速增加。當液體離開葉輪并進入泵殼時，由于殼內流道的逐漸膨脹，液體會減速，部分動能轉化為靜壓能，最后切向流入排放管。蝸殼泵殼體不僅是收集從葉輪流出的液體的部件，而且還是動力傳遞裝置。當從葉輪的中心向外周投擲液體時，在葉輪的中心形成低壓區域，并且由于液體之間的總勢能差而將液體吸入葉輪的中心。 依靠葉輪的連續運轉，液體被連續地吸入和排出。由臥式離心泵中的液體獲得的機械能轉化為靜壓能的增加。
