雙吸離心泵結構說明

雙吸離心泵的吸入口和排出口在泵的軸線下方，水平方向垂直于該軸線。泵殼在中間打開。在維護過程中，無需拆卸進水，排放管道和電動機（或其他原動機）。從聯軸器到泵的方向看，雙吸離心泵為逆時針旋轉。也可以根據用戶的特殊訂單需要將其更改為順時針旋轉。

雙吸離心泵的主要部件有：泵體，泵蓋，泵軸，葉輪，雙吸密封環，軸套，填料套，水封管，填料，填料環，填料壓蓋，軸套螺母（右），軸承體，固定螺栓，軸承體壓蓋，聯軸器部件，圓螺母，軸承蓋（甲），軸套螺母（左），軸承擋圈，軸承蓋（乙），端蓋等多個部件構成。除軸材料為優質碳鋼外，其余大部分由鑄鐵制成。

泵體和泵蓋構成葉輪的工作室。進水和出水法蘭配有用于安裝真空表和壓力表的管螺紋孔，進水和出水法蘭的下部配有用于排水的管螺紋孔。

葉輪經過靜平衡驗證，并在兩側固定有襯套和襯套螺母。它的軸向位置可以通過套筒螺母調節。葉輪的軸向力通過其葉片的對稱布置來平衡?？赡苓€有一些剩余。剩余的軸向力由同軸端的軸承承受。

泵軸由兩個單列向心球軸承支撐。軸承安裝在泵體兩端的軸承體中，并用黃油潤滑。雙吸水密封環用于減少水從雙吸離心泵的壓力水室漏回到吸水室。該泵由電動機通過聯軸器直接驅動。

軸封是軟填料密封。為了冷卻和潤滑密封腔并防止空氣泄漏到泵中，填料之間有一個水密封環。雙吸離心泵工作時，少量高壓水通過水封管流入填料腔，起到水封的作用。

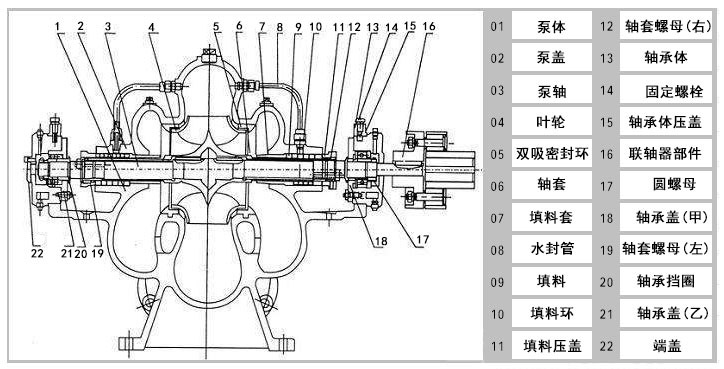

雙吸離心泵的結構圖

雙吸離心泵的結構圖
