循環水泵的結構

循環水泵的類型很多，幾乎涵蓋了所有類型和規格的泵，例如循環水泵，熱水循環泵，低溫循環泵，低溫冷卻循環泵，低溫冷卻液循環泵等。其中，循環水泵的結構具有特色。根據軸的位置，循環泵的結構基本上可分為兩類：臥式循環泵和立式循環泵。同時，根據壓力室的類型和吸氣方式可分為蝸殼型和導葉型。循環泵的組成比較簡單，主要由四部分組成：原動機，葉輪，泵殼和軸封裝置。原動機是循環水泵的動力裝置，其通常通過耦合傳動或其他傳動方法連接到泵體以提供動能。葉輪中通常有6至12個向后彎曲的葉片，其主要功能是連接原動機。機械能被傳遞到正在輸送的液體中；泵殼又稱蝸殼，是一種動力傳遞裝置，也收集葉輪拋出的液體。軸封裝置是泵軸與泵殼之間的密封件，其功能是防止高壓液體沿著軸的圓周從泵殼中泄漏出來或防止外部空氣向內進入泵殼。

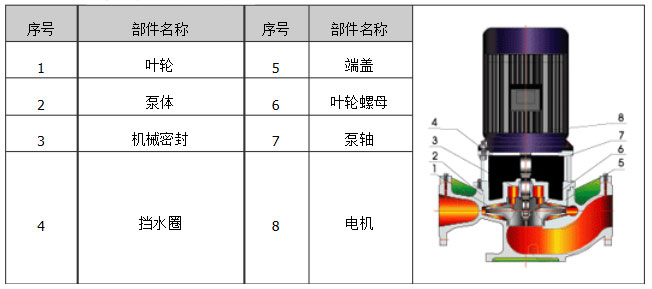

循環水泵的結構圖

循環水泵的原理

啟動前，泵殼應充滿液體。啟動后，葉輪由電動機驅動，以高速旋轉。當葉輪旋轉時，葉輪入口處的水壓會降低，低于大氣壓，并且沿著葉輪半徑。水壓持續上升，遠高于大氣壓，因此 進水管中形成一定的吸力。在外界大氣壓下，低水位推動入口閥打開，沿著入口管進入泵殼，并由葉輪拋入出口管。以普通的循環水泵為例。這樣，低處的水可以連續地泵送到高處。這種運行方法被稱為循環水泵的工作原理。

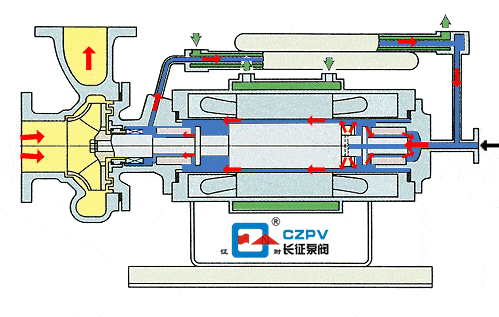

循環水泵的原理

以上是湖南圣博凱斯水泵對循環水泵的結構與原理進行的總結。
