電動隔膜泵的工作原理
電動機驅動左，右端柱塞上的隔膜通過減速箱一個接一個地往復運動。在左右泵腔中，上下有四個單向球閥。隔膜的運動會導致工程腔室中的體積發生變化，從而迫使四個單向球閥交替打開和關閉，從而使液體不斷被吸入和排出。
參照進口的同類電動隔膜泵樣機，結合自身產品的優勢，對電動隔膜泵進行了優化和改進，成為更加理想的電動隔膜泵產品。相關性能參數完全達到進口隔膜泵的參數。
電動隔膜泵在流量0.5～20m3/h、揚程0～30m范圍內均可調節大小，口徑10～100mm。根據所抽送的介質，過流部件可選用鑄鐵、不銹鋼、襯膠等。隔膜分為氯丁橡膠、氟橡膠、丁睛橡膠、聚四氟乙烯等，可以滿足不同用戶的要求。
電動隔膜泵可用于油罐車、油庫、油品裝卸。電動隔膜泵泵本身無軸封，使用壽命大大延長。不需灌引水，自吸能力達7米以上。氯丁橡膠、氟橡膠、丁晴橡膠材質隔膜，完全可以滿足不同用戶的要求。

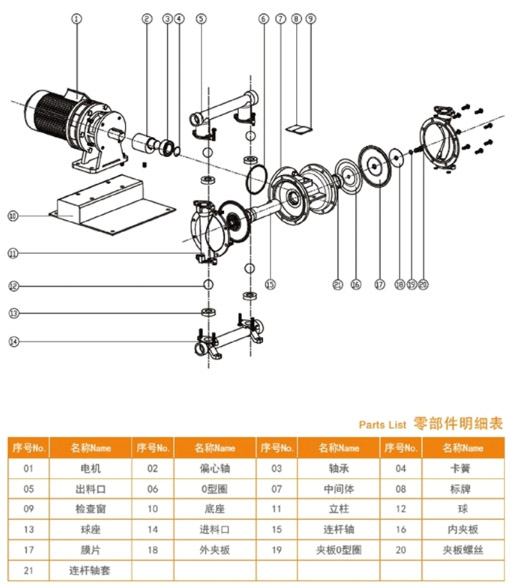

電動隔膜泵的結構圖
電動隔膜泵的結構圖
以上是湖南圣博凱斯水泵對電動隔膜泵的原理和結構圖進行的總結。
