電動隔膜泵的口徑的選擇和確定主要基于閥門的流量Cv。 在儀器設計和各種項目的選擇中，必須計算電動隔膜泵的Cv，并提供電動隔膜泵的設計規格。從電動隔膜泵Cv的計算到閥直徑的確定，通常需要執行以下步驟：

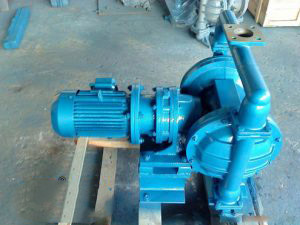

電動隔膜泵

電動隔膜泵口徑的選擇

1.計算流量的確定?，F(xiàn)有的生產能力、設備負荷及介質的狀況，決定計算流量的Qmax和Qmin.

2.閥前后壓差的確定。根據已選擇的閥流量特性及系統特點選定S(阻力系數)，再確定計算壓差。

3.計算Cv。根據所調節的介質選擇合適的計算公式和圖表，求得Cmax和Cmin.

4.選用Cv。根據Cmax，在所選擇的產品標準系列中選取>Cmax且與其接近的一級C.

5.隔膜泵開度驗算。一般要求計算流量時的開度≯90%，小計算流量時的開度≮10%。

6.隔膜泵實際可調比的驗算。一般要求實際可調比≮10。

7.閥座直徑和公稱直徑的確定。驗證合適后，根據C確定。

電動隔膜泵的工作方式

電動隔膜泵的作用模式僅在選擇了氣動執行器時才可用，其作用模式由執行器的正作用和負作用與閥的正作用和負作用結合而成。組合有4種類型，即正正（氣密型），正負（氣密型），反正（氣密型）和反向（氣密型）。這四種組合形成的隔膜泵作用方式有空氣。有開和關兩種。對于隔膜泵作用方式的選擇，三個主要考慮因素是：過程生產安全性； 中等特征； 確保產品質量和較低的經濟損失。

以上是湖南圣博凱斯水泵對電動隔膜泵口徑的選擇進行的簡要總結。
