電動隔膜泵是一種新型的泵。由于隔膜材料的突破，它被用于石油化工，陶瓷，冶金和其他行業。它的特點是無需灌溉和有著強大的自吸能力。直接將傳輸?shù)慕橘|(zhì)與傳輸機械部件分開，因此介質絕不會泄漏到外部。而且電動隔膜泵本身沒有軸液體密封，從而大大延長了使用壽命。應用領域：電動隔膜泵在油漆和陶瓷行業中具有優勢。環境保護，廢水處理，建筑，污水和精細化工產品正在擴大其市場份額，并且在其他泵中具有不可替代的地位。

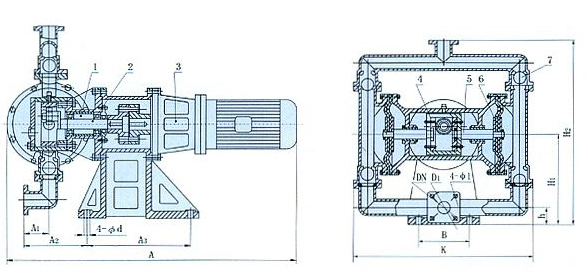

電動隔膜泵結構圖

電動隔膜泵的工作原理

電機驅動左，右柱塞上的隔膜通過減速箱前后往復運動。在左右兩個泵腔中，上下四個單向球閥的隔膜的運動導致工作室中容積的變化，從而迫使四個單向球閥打開和關閉交替地連續吸取和排出液體。

電動隔膜泵由擺線錢輪減速器驅動，雙隔膜通過曲軸滑塊機構帶動往復運動且微弱，使工作室的容積交替變化，實現了對液體的連續抽吸和排出。同時，由于隔膜材料的突破，大大延長了隔膜的使用壽命，在石油化工，陶瓷，冶金等行業中，它已被廣泛用于代替部分離心泵和螺桿泵。

以上是湖南圣博凱斯水泵對電動隔膜泵的工作原理及結構圖進行的總結。
