單級雙吸離心泵說明書：

一、產品概述

單級雙吸離心泵是一種新型的節能臥式中開泵。它用于輸送清水或其他物理和化學性質類似于水的液體。根據用戶需要，單級雙吸離心泵的結構和材料可用于輸送更多的泥沙水或含有腐蝕性的液體，該系列泵適用于工廠、礦山、城市給排水、發電廠、農田灌溉排水和各種水利工程。

二、結構說明

單級雙吸離心泵的吸入口和排出口均在水泵的軸線下方，并且在水平方向上垂直于該軸線。維護期間無需拆卸進水管和出水管以及電機。從傳輸方向來看，離心泵沿順時針?lè)较蛐D(zhuǎn)（也可以根據用戶需要更改為逆時針旋轉）。

單級雙吸離心泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。

單級雙吸離心泵主體和泵蓋構成了葉輪的工作室。在入口和出口法蘭上，有用于安裝真空計和壓力計的管螺紋孔。水泵的進水和出水法蘭的下部設有用于排水的螺孔。經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。單級雙吸離心泵的軸由兩個單列向心球軸承支撐。軸承安裝在軸承體中以及泵體的兩端，并用黃油潤滑。雙吸密封環用于減少水泵壓力水腔中的水泄漏回到吸氣腔。雙吸離心泵由電動機通過彈性聯軸器直接驅動，必要時也可以由內燃機驅動。軸封為軟填料密封（可根據用戶需要使用機械密封結構）。

三、型號意義

例如：300S-58A

300-入口直徑

S型

58-設計點揚程

A-葉輪外徑改變標志

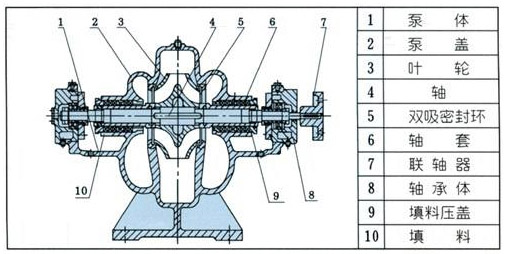

四、結構圖
