清水離心泵說明書

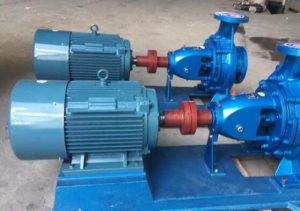

一、清水離心泵概述

清水離心泵，用于輸送清水或其他物理化學性質類似水的液體時，輸送的介質溫度不得超過80℃。清水離心泵可廣泛應用于工業、城市給排水、農田排灌。該泵也是我國目前推廣的節能水泵類產品之一。

由于該泵為后開式結構，因此在拆卸泵蓋和葉輪時，不需要拆卸吸水、和排出管道。懸架上有兩個滾珠軸承，使用機油或潤滑油潤滑。通過彈性聯軸器，清水離心泵可以直接由電機直接驅動。

二、清水離心泵的性能范圍

轉速：2900r/mm和1450r/mm

進口直徑：50～200mm

流量：6.3～400m3/h

揚程：5～125M

配帶功率：0.55～110KW（4）

三、清水離心泵的結構特點

1、清水離心泵是按照ISO2858國際標準規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封圈、軸套以及懸掛軸承等部件組成。

2、清水離心泵的機身和泵蓋組成了泵的工作室。泵的轉子有葉輪、軸和滾動軸承等。懸掛軸承支撐著泵的轉子部，泵的滾動軸承受泵的徑向力和軸向力。

3、清水離心泵的泵體和泵蓋部分，都是從葉輪后部處截取的，也就是常說的后門結構形式。具有檢修方便、檢修時不動泵體、抽吸管道、排出管道、電機等優點，只需拆下延長的聯軸器的中間接頭，就可以退出轉子部分，然后進行檢修。
