從整體上看，多級離心泵在同一泵軸上安裝有多個葉輪，葉輪的外部是導液裝置和泵殼。但是，如何從泵體上安裝或拆卸葉輪組呢？僅有兩種方法：一種是沿泵軸的軸線水平地將泵體和導向裝置分成兩部分，這稱為水平剖分式多級離心泵；另一種是分裂泵體，在與泵軸垂直的平面上沿葉輪之間的泵軸將液體引導裝置切成多個部分，這稱為分段式多級離心泵。

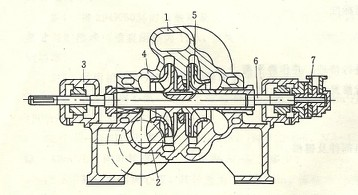

多級離心泵結構圖

1泵盞；2泵體；3軸承體；4-軸套；5一葉輪；6泵軸；7一軸頭油泵

接下來小編就和大家介紹下水平剖分式和分段式多級離心泵的結構。

1、水平剖分式多級離心泵的結構

這種泵采用蝸殼狀的泵體，每個葉輪的外圍都有一個對應的蝸殼，相當于在同一根軸上安裝多個單級蝸殼泵串聯工作，因此也稱為蝸殼多級泵。由于泵體是水平剖分的，因此吸入口和排出口直接鑄在泵體上，非常方便維護。只需要卸下泵蓋即可露出整個轉子。修理轉子時，整個轉子伸出時無需拆卸連接管道。這種泵的葉輪通常均勻?qū)ΨQ地布置，并且大部分軸向力是平衡的，因此無需安裝軸向平衡裝置。

2、分段式多級離心泵的結構

當壓力高時，通常使用多級離心泵。該泵是一種垂直剖分的多級泵，由前部分，尾部分和幾個中間部分組成，它們通過四個長桿螺栓整體連接。安裝在泵軸上的葉輪數量代表了離心泵的級數。中間部分的每個葉輪均配有導向輪。導向輪的功能與蝸殼的功能基本相同，主要是將動能轉化為靜壓能。

葉輪通常是單吸的，并且吸力全部朝向一個方向。為了平衡軸??向力，在端部和平板后面安裝了一個平衡盤。平衡管連接到前入口。在工作過程中，轉子可以沿軸向左右移動，平衡盤的推力平衡葉輪組的軸向力，以使轉子保持在平衡位置附近。軸的兩端均由軸承支撐，并安裝在軸承座上，且軸的兩端均配有軸密封裝置。
