離心泵已被廣泛使用。除工業應用外，離心泵還廣泛用于農業灌溉，市政供水，電站循環供水和城市污染處理。離心泵有很多類型。盡管各種類型的泵的結構不同，但主要部件基本相同。下面我們簡要介紹離心泵的基本結構和組成。

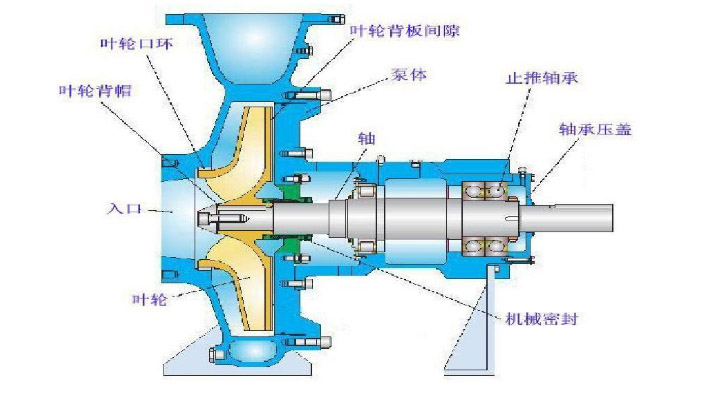

離心泵的基本結構

離心泵的基本結構由八個部分組成，即：葉輪，泵體，泵蓋，擋水環，泵軸，軸承，密封環，填料函，軸向力平衡裝置。

離心泵的結構說明

1.葉輪是離心泵的工作部件。依靠其高速旋轉對液體進行處理以實現液體輸送。它是離心泵的重要組成部分。葉輪通常由三部分組成：葉輪葉片，葉片和蓋板。葉輪的蓋板分為前蓋板和后蓋板。葉輪口側的蓋板稱為前蓋板，另一側的蓋板稱為后蓋板。

離心泵啟動時，泵軸帶動葉輪高速旋轉，迫使預充在葉片之間的液體旋轉，在慣性離心力的作用下，液體從中心徑向移動。葉輪到外周的距離。液體在葉輪運動期間獲得能量，靜壓能量增加，流速增加。當液體離開葉輪并進入泵殼體時，殼體中的流路逐漸膨脹和減速，部分動能轉化為靜壓能，切向流入排放管。

2.泵體也稱為泵殼，它是泵的主體。它起到支撐和固定的作用，并與安裝軸承的支架相連。蝸殼是指螺旋流動路徑，其在葉輪出口到下一級葉輪入口或泵出口管之間的橫截面積逐漸增加。流道逐漸膨脹，出口為擴散管。液體從葉輪中流出后，可以緩慢降低其流量，從而將很大一部分動能轉換為靜壓能。

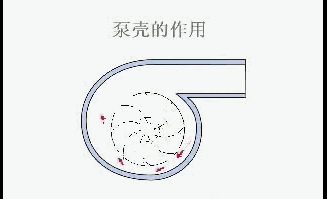

離心泵泵殼的作用

3.泵軸的功能是將電動機與聯軸器連接，并將電動機的扭矩傳遞到葉輪，因此它是傳遞機械能的主要部件。 一端通過聯軸器連接到電機軸，另一端支撐葉輪進行旋轉運動。 軸上裝有軸承，軸向密封件和其他組件。

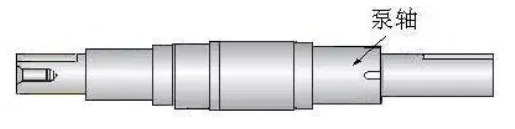

泵軸

4.軸套的作用是保護泵軸，從而使填料與泵軸之間的摩擦變成填料與軸套之間的摩擦，因此軸套是離心泵的易磨損部分。

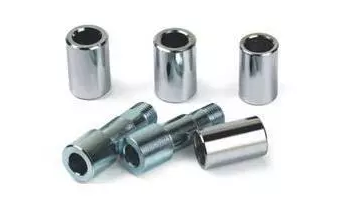

軸套

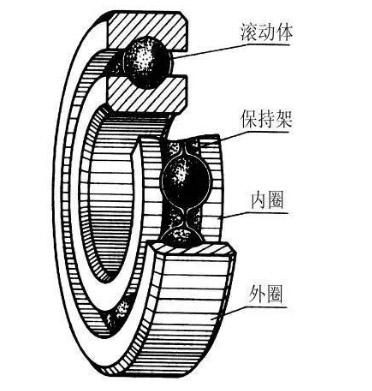

5.軸承起支撐轉子重量和承載能力的作用。滾動軸承主要用于離心泵。外圈和軸承座孔由基軸制成，內圈和旋轉軸由基孔制成。推薦值符合標準，可以根據具體情況選擇。軸承通常用油脂潤滑。

密封環解析圖

6.導輪是固定盤。前部葉輪的外邊緣纏繞有可靠的導向葉片。這些導向葉片形成擴散流道。從葉輪拋出液體后，液體平穩地進入導向輪，并繼續沿正導向葉片向外流動速度逐漸降低，大部分動能轉化為靜壓能。

7.密封環也稱為泄漏減少環。為了減少內部泄漏并保護泵殼，在泵殼上對應于葉輪入口的位置安裝了可拆卸的密封環。

8.填料函主要由填料組成，因此該泵中的水不會流到外部，并且外部空氣也不會進入泵。始終保持泵內的真空！當泵軸與填料之間的摩擦產生熱量時，必須通過水密封管將水注入水密封環中以冷卻填料！

9.軸向力平衡裝置，在離心泵運行過程中，由于液體在低壓下進入葉輪，在高壓下流出，葉輪兩側的壓力不相等，軸向推力為 入口已生成。這將導致轉轉子軸向上動并產生磨損和振動。因此，應安裝軸向推力軸承以平衡軸向力。

以上是湖南圣博凱斯泵閥對離心泵的結構說明進行的簡要總結。
