臥式離心泵種類繁多，從用途上可分為民用泵和工業用泵。傳輸介質上可分為凈水泵，雜質泵，耐腐蝕泵等。臥式離心泵是根據離心力原理設計的。高速旋轉的葉輪葉片帶動水旋轉，將水倒出，達到運輸?shù)哪康?。臥式離心泵為多級、單吸、節段式清水臥式離心泵。臥式離心泵適應于礦山、工廠及城市給排水，用來輸送不含固體顆粒的清水或物理、化學性質類似于清水的液體。

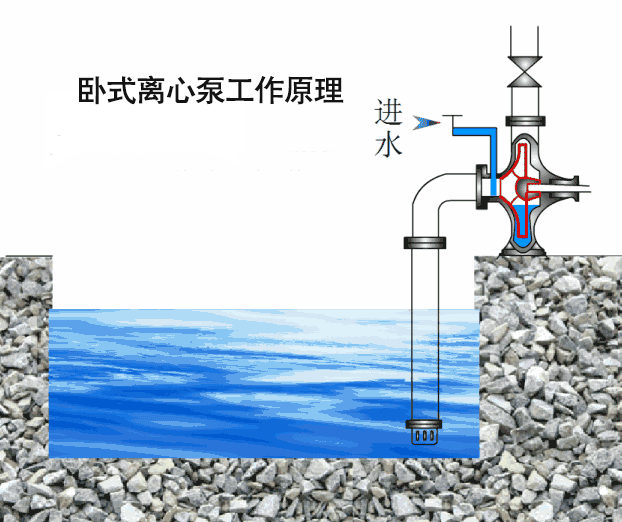

臥式離心泵的工作原理

啟動之前，臥式離心泵未充滿泵送的液體。由于空氣密度低，葉輪旋轉后產生的離心力很小，葉輪的中心區域不足以形成低壓來抽吸儲罐中的液體。運輸液體。這表明離心泵沒有自吸能力。這種現象稱為在空氣吸入管道中安裝一個單向底閥，以防止倒入泵殼中的液體在啟動前從泵殼中流出。從吸入管進入泵殼的空氣會引起空氣粘連。

臥式離心泵的工作原理

驅動機驅動葉輪通過泵軸旋轉以產生離心力。在離心力的作用下，液體沿著葉片流動路徑向葉輪的出口拋擲，液體被收集并通過蝸殼送至排放管。液體從葉輪獲取能量，因此可以提高壓力執行速度并依靠該能量將液體輸送到工作場所。

在液體向葉輪出口滑動的同時，在葉輪入口的中心處形成低壓。在吸入罐中的液體和葉輪中心之間會產生壓力差。在此壓力差下，吸水箱中的液體會不斷被吸走。管道和泵的吸入腔進入葉輪。

當臥式離心泵啟動時，泵軸帶動葉輪一起執行高速旋轉運動，從而迫使預填充在葉片之間的液體旋轉。在慣性離心力的作用下，液體從葉輪中心向外周徑向移動。流過葉輪的液體獲得的能量增加了靜壓能量和流速。當液體離開葉輪并進入泵殼體時，殼體中的流路逐漸膨脹和減速，部分動能轉化為靜壓能，切向流入排放管。因此，蝸殼泵殼體不僅是收集從葉輪流出的液體的部分，而且還是節能裝置。當液體從葉輪的中心拋到外周時，葉輪的中心形成低壓區域。在儲罐的液位和葉輪中心之間的總勢能差的作用下，液體被吸入葉輪中心。依靠葉輪的連續運行，液體被連續吸入并排出。由離心泵中的液體獲得的機械能顯示出靜壓力能的增加。

以上是湖南圣博凱斯泵閥對臥式離心泵工作原理進行的簡要總結。
