1引言
永磁同步電動機除了自身結構的優點外,近年來隨著永磁材料的發展,以及功率電子學技術和控制技術的發展,永磁同步電動機的應用越來越廣泛。 凸極式永磁同步電動機由于具有更高的輸出密度和更好的動態性能,在實際應用中越來越受到重視[1]。
高性能的永磁同步電動機控制系統中主要采用的矢量控制。 交流電動機的矢量控制由德國學者blaschke于1971年提出,從而從理論上解決了交流電動機轉矩的高性能控制問題。 該控制方法首先應用于感應電動機,但很快被移植到了同步電動機中。 事實上,在永磁同步電動機中矢量控制很容易。 這是因?yàn)檫@樣的電動機在矢量控制中感應電動機不存在滑動頻率電流,控制對參數(主要是轉子參數)的影響也很小。
永磁同步電動機的矢量控制本質上是定子電流在轉子旋轉坐標系(dq0坐標系)中的兩個分量的控制。 因?yàn)殡姍C(jī)的電磁轉矩的大小取決于上述兩個定子電流分量。 根據給出的輸出轉矩,有多種不同的d、q軸電流的控制組合。 不同的組合會影響系統的效率、功率因數、電機端電壓和轉矩輸出能力,從而形成各種永磁同步電動機的電流控制方法。 [2]針對凸極型永磁同步電動機的特點,本文采用最優轉矩控制(mtpa ),用更適合實際應用的方法實現,并進行了仿真驗證。

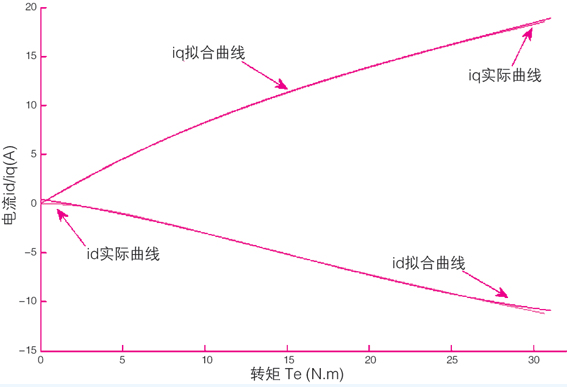

圖1電流id、iq和轉矩te的關系曲線
2永磁同步電動機的數學模型
首先,需要建立永磁同步電動機轉子轉速dq0坐標系下的數學模型,該模型不僅可以用于電動機穩態運行性能的分析,還可以用于電動機瞬態性能的分析。
為了建立永磁同步電機的dq0軸系數學模型,首先,(1)忽略電機鐵心的飽和; (2)不計算電動機的渦流和磁滯損耗; (3)轉子上沒有阻尼線圈; 4 )電機的反電動勢為正弦波。
這樣,得到了永磁同步電動機dq0軸系中的數學模型的電壓、磁鏈和電磁轉矩方程式,分別如下。
(一) ) )。
(二) ) )。
(三) )
式中,ud和uq是dq軸上的電壓分量; id和iq是dq軸上的電流分量; rs為定子繞組電阻時; ld和lq為dq軸上電感,d和q為dq軸上的磁鏈成分,e為轉子的電角速度; f是永久磁鐵磁鏈; pn是極對數。

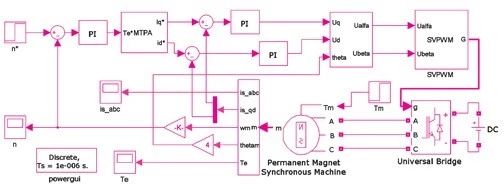

圖2 mtpa矢量控制系統的仿真圖
3最佳轉矩(mtpa )控制原理與實現(3-9) )。
最佳轉矩控制也稱為最大轉矩電流比控制(mtpa ),是指在施加轉矩時,將d軸和q軸的電流分量配置為最佳,使定子電流最小。 MPA控制可以減少電動機的銅消耗,提高運行效率,從而優化整個系統的性能,同時減輕變頻器的工作負擔。
如果將式(2)代入式)3),則得到以下結果。
(四) )。
最佳轉矩控制問題等價于定子電流滿足式(4)條件的極值問題。 作為拉格朗日函數:
(五) )。
其中,是拉格朗日乘數。 將式(5)分別針對id、iq、求出偏導數,分別設為0時,如下所示。
p>(6)
由式(6)的前兩項可以得到iq與id之間的關系:
(7)
將式(7)代入式(4),便可以得te和id的關系:
(8)
式(7)和式(8)就是mtpa控制方法在運行時,te、id和iq這三者之間應該滿足的關系式。
我們?cè)趯?shí)際控制時,需要知道任意時刻的te參考值所對應的id和iq參考值,這就需要得到像這樣的關系式。從式(7)和(8)可以知道,要反解出id=f(te)和iq=f(te)這兩個關系式是很困難的,而且即便能解出來,也需要大量的運算。這難以滿足實際運用的需求,所以,需要一種簡潔的適合實際應用的方法。
利用matlab這個工具可以來實現這種方法。首先,根據式(7)和(8)我們可以畫出id=f(te)和iq=f(te)的函數曲線,如圖1所示,電機參數與后續仿真所用參數一致。
然后通過曲線擬合的方式得到近似的多項式函數。針對所用的仿真電機參數,用三階多項式函數就能達到幾乎重合的擬合效果,如圖1所示,具體的表達式如下:
(9)
于是,當參考轉矩指令t*e給定后,就能根據上式得到對應的參考電流i*d和i*q。進而得到定子電壓的參考值u*d和u*q,之后便可利用svpwm調制出逆變器的開關信號,完成對電機的矢量控制。

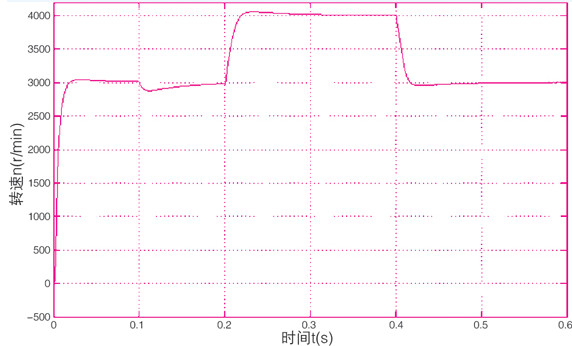

圖3 轉速波形
4 仿真實驗及結果分析
針對上述方法,利用matlab/simulink建立系統的仿真模型進行仿真研究。電機參數如下:rs=2.875ω,ld= 4.5mh,lq=13.5mh,φf=0.179wb,pn=4,j=0.000815kg·m2。整個控制系統仿真圖如圖2所示,部分模塊進行了封裝處理。其中,直流母線電壓為300v,逆變器開關頻率為10khz,svpwm采用兩電平結構。

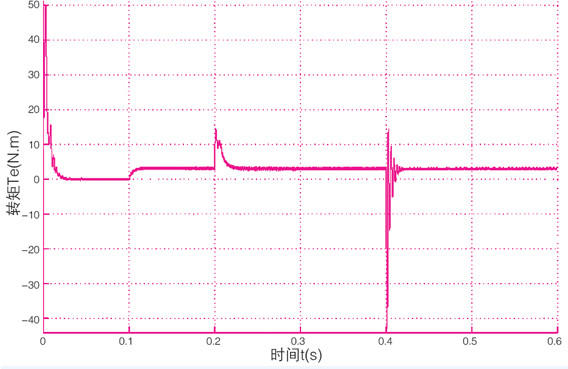

圖4 轉矩波形

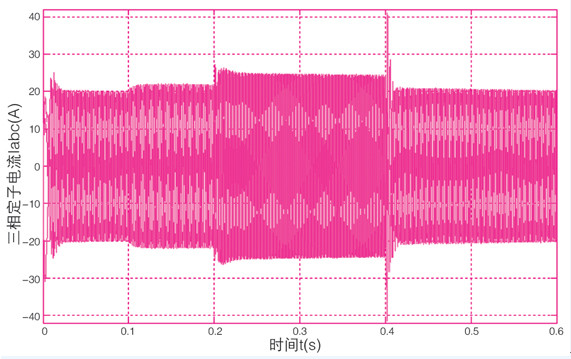

圖5 三相定子電流波形
仿真設置如下:電機空載啟動,初始給定轉速為3000r/min,0.1s時加入額定負載3n.m,0.2s時轉速增加到4000r/min,0.4s時轉速再降回3000r/min。轉速環和電流環都采用pi調節器進行調節。其中速度pi調節器參數為kp=0.06,ki=0.75;d軸電流調節器參數為kp=4.5,ki =1.8;q軸電流調節器參數為kp=6.5,ki =1.8。

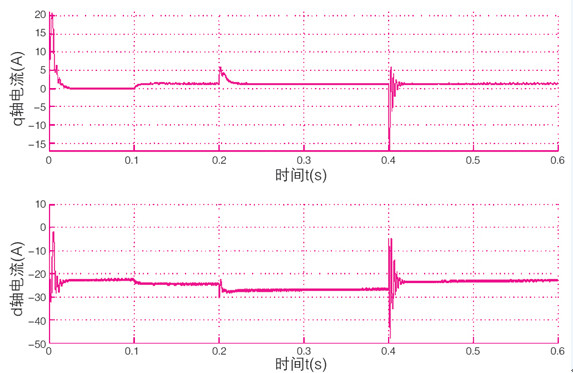

圖6 d-q軸電流波形
圖3~圖6分別為仿真實驗得到的轉速、轉矩、三相定子電流和dq軸電流波形圖。當不采用mtpa電流控制策略而采用傳統的id=0電流控制策略時,當仿真轉速給定條件一致時,三相定子電流波形和轉速波形分別如圖7和圖8所示。

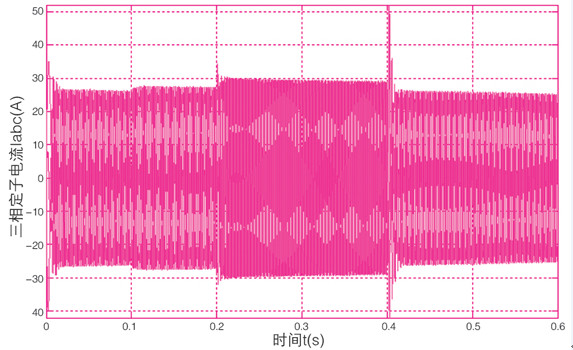

圖7 id=0控制時三相定子電流
圖8 id=0控制時轉速波形
從仿真結果可知,采用mtpa控制時,在啟動、突加負載、增大給定轉速和減小給定轉速時,電機實際轉速都能快速的跟蹤轉速指令,這說明控制系統的動態性能很好。在相同的運行條件下,與id=0控制相比,mtpa控制時的定子電流明顯要小得多,轉速響應幾乎沒有超調。這說明采用曲線擬合來實現的mtpa控制能優化配置d軸和q軸電流分量,保持系統正常運轉所需的電流最小值。同時也可以看出,在減小轉速給定值時,轉矩和電流波動較大,這在實際運用中有可能會影響整個系統的穩定性,所以還可以進行一些優化控制。
本文提出了一種凸極式永磁同步電動機最優轉矩矢量控制策略,并用更符合實際應用的方法進行實現。該策略使電機轉矩在滿足要求的條件下電流最小,提高了系統的效率。從仿真結果可以看出這種方法讓控制系統具有良好的動態性能。說明這種方法是有效可行的。接下來可以結合這種方法和凸極式永磁同步電動機的結構優點,進行無位置傳感器控制方法的研究。
參考文獻
[1] 唐任遠.現代永磁電機理論與設計[m]. 北京:機械工業出版社,1997.[2] 沉靜的小兔子.交流同步電機調速系統[m]. 北京:科學出版社,2006.[3] xndct,有魅力的果汁.永磁同步電動機直接轉矩控制系統的最大轉矩電流比控制[j].微特電機,2007(1):3-26.
