RS485總線因其成本低廉、設計簡單而得到廣泛應用，廣泛應用于安防監控、智能交通、智能大廈、機房監控、工業自動化等各個領域。 RS485總線鋪設線路很簡單，但容易導致通信失敗，維護工作很大，因此有幾個需要注意的事項。 以下小編整理的485配線規格需要注意的地方：
RS485布線注意：
1、線材問題485總線接線使用的線材必須使用屏蔽雙絞線。 線徑優選為0.75或1.0線徑。 很多人在施工時，為了便于圖示，直接將網線作為485線使用。 網線有8條線，而485線只需要使用2條或4條線，其他線就沒用了。 另外，現在網線的線徑相對較細，不能完全滿足485總線通信的需要，所以建議不使用網線。
平行線是不能使用的。 也有沒有同軸電纜和屏蔽層的雙絞線。 485是差動平衡傳輸，所以使用雙絞線可以有效地抵消外部噪聲的影響。 485線路一定不能使用平行線。 同樣，屏蔽層具有屏蔽外部干擾的作用，因此最好使用帶屏蔽層的雙絞線。

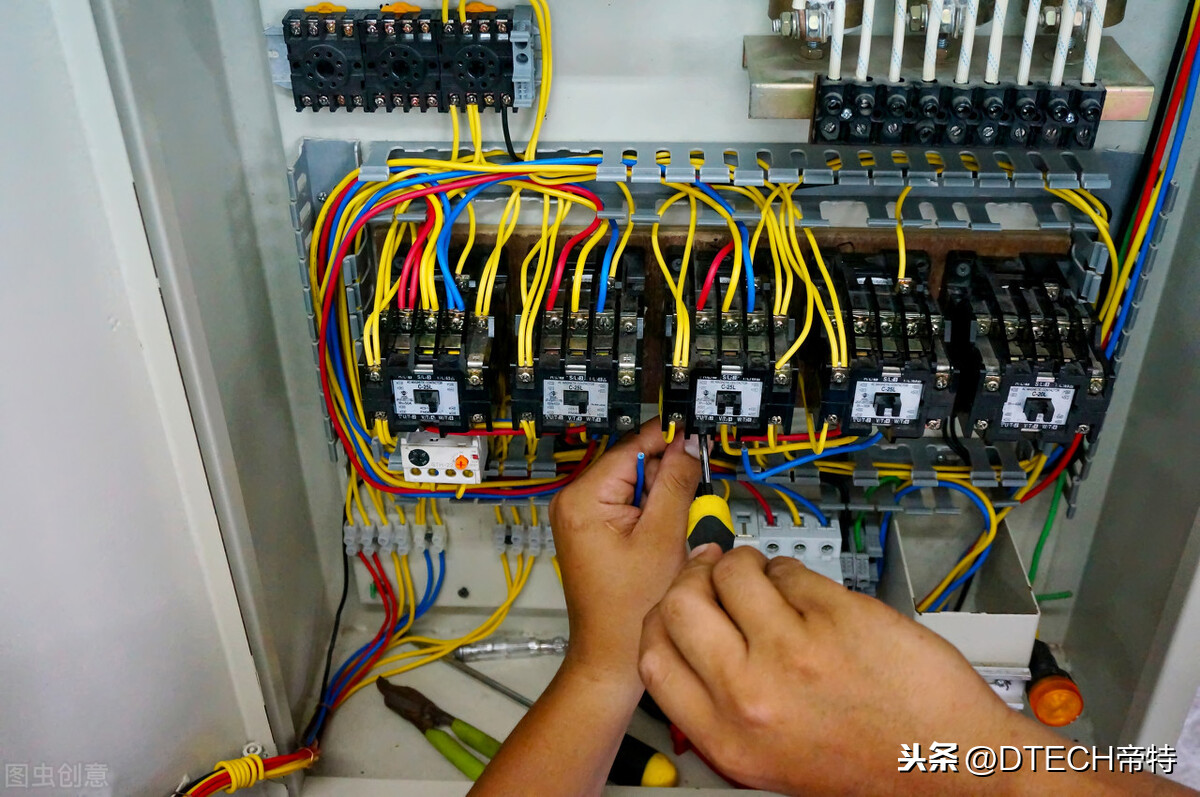

2、接線問題
485總線的接線請盡量遠離干擾源。 施工中，很多人為了省事，把485線路和電源線一起布線是不合理的。 電源線發生干擾，485通信變得不穩定。 另外，485接線必須遠離變壓器、變頻器等強電電壓干擾源。

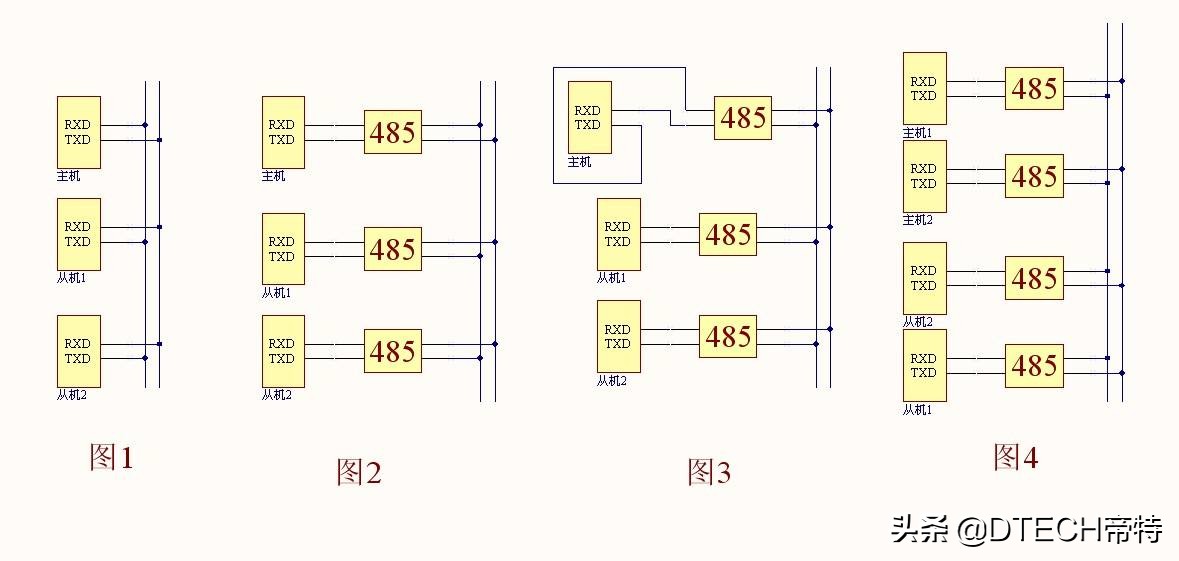

3、總線拓?fù)鋯栴}
由于現場環境復雜，485設備分布一般參差不齊，施工人員為方便起見，未按照485規范牽手線路布設為菊花鏈?zhǔn)酵負浣Y(jié)構，隨意布設為星型，木塑與多種拓?fù)浣Y(jié)構混合而成，留下了過長的分支
在實用上，有時也可以使用單純的星型、樹型拓?fù)洹⑸踔粱旌贤負?，但通信肯定?huì)變得不穩定。 如果需要對星型、樹型拓?fù)溥M(jìn)行布局，建議使用485集線器和485。 相關APP請參閱485總線拓?fù)鋯栴}頁。
4、接地問題
485總線布線標準強調需要單點可靠接地，但在實際施工中，485總線接地有時會產生相反的效果。 485配線需要手牽手菊花鏈連接，所以使用的屏蔽雙絞線一定會被剪斷，與485設備連接，但是一般情況下，外側的屏蔽層大多用作接地，如果不好好連接屏蔽層，反而會接地
嚴格幾個RS485布線規范：
485和485-本數據線請務必相互雙絞線。接線上必須鋪設多條屏蔽雙絞線。 多個屏蔽是為了備用，屏蔽是為了在特殊情況發生時進行調整，雙絞線是因?yàn)?85通信采用了差動模式通信原理，雙絞線的抗干擾性最好。 不采用雙絞線是極端錯誤的。
485總線一定是牽手形式的總線結構，堅決杜絕星型連接和分支連接。
向設備供電的交流電源和機殼必須實際接地，并且接地良好。
表面有三角插座的地方很多，但其實沒有接地，所以請注意。 在接地良好的情況下，當雷擊導致設備靜電累計碰撞時，可以確保按照設備防雷設計順利釋放能量。 485保護總線設備和相關芯片不受損。
請和強電一起走，以免強電干擾。

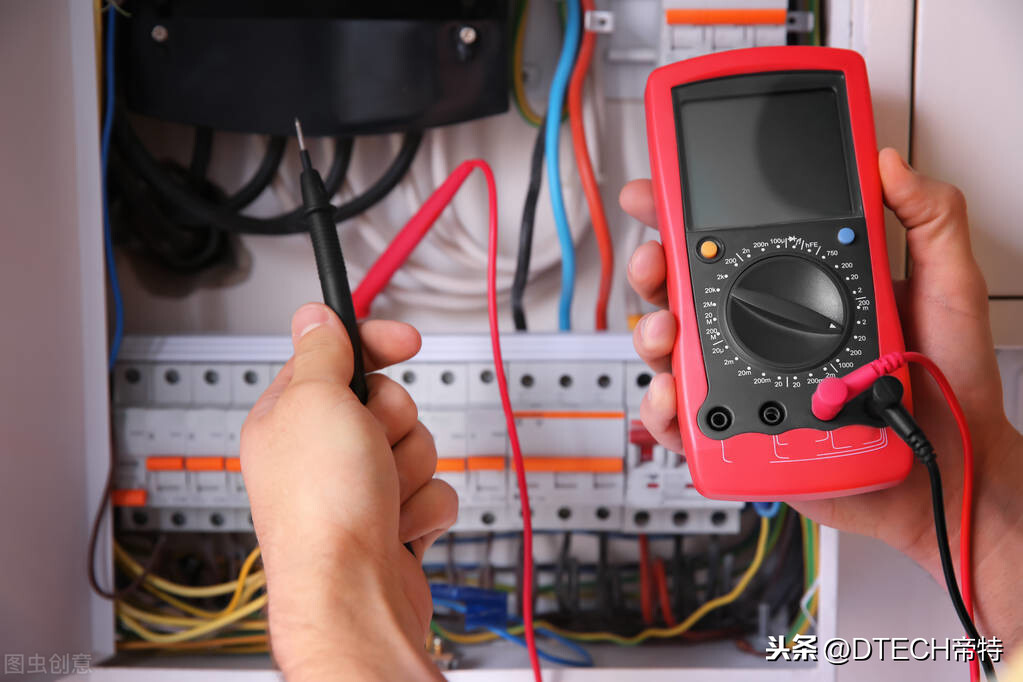

推薦幾個RS485總線調試方法：
首先，必須確保設備布線正確，嚴格符合規范。共地法：用一根線或屏蔽線連接所有485設備的GND接地，確保所有設備之間沒有影響通信的電位差。
終端電阻法：最后485設備的485和485-連接120歐姆的終端電阻以改善通信質量。
中間段斷開
法：由此間斷檢測，是否是設備負荷過多、通信距離過長、某設備損壞對整個通信線路造成影響等原因？
單獨代碼法：可以單獨簡易地暫時將一根代碼拉到設備上，排除布線是否引起了通信故障。
轉換器更換法：隨身攜帶幾個轉換器，可以排除轉換器的質量問題是否影響了通信質量。
筆記本調試法：首先，保證自己隨身攜帶的筆記本電腦是通信的正常設備，與客戶的電腦進行交換，進行通信。 如果可能，可能會導致客戶電腦的串行端口損壞或受傷。
(資料來源：互聯網)
