除了正確的接地設計和安裝，還需要正確地將各種信號接地。在控制系統中，地線大致有以下幾種：

(1)數字地：也叫邏輯地，是各種開關(數字)信號的零電位。

(2)模擬地：是各種模擬信號的零電位。

(3)信號地：通常是傳感器的地。

(4)交流地線：交流電源的地線，通常是產生噪聲的地線。

(5) DC地：DC電源地。

(6)屏蔽接地：也稱機箱接地，設計用于防止靜電感應和磁場感應。

以上地線處理是系統設計、安裝和調試中的一個重要問題。以下是一些關于接地的意見：

(1)控制系統應在一點接地。一般來說，高頻電路應該在附近的幾個點接地，低頻電路應該在一個點接地。在低頻電路中，布線和元器件之間的電感問題不大，但接地形成的回路的干擾影響很大，所以經常用一個點作為接地點。但是一點接地不適合高頻，因為在高頻時，地線上有電感，增加了地線的阻抗，同時地線之間存在電感耦合。一般來說頻率在1MHz以下，可以采用一點接地；高于10MHz時，采用多點接地；1 MHz至10 MHz之間可采用單點接地或多點接地。

(2)交流地和信號地不能共用。由于一段電源地線的兩點之間會有幾毫伏甚至幾伏的電壓，對于低電平信號電路來說是一種非常重要的干擾，因此必須進行隔離和防范。

(3)浮地與接地的比較。整機浮動是指系統各部分隨地球一起浮動。這種方法簡單，但整個系統與大地之間的絕緣電阻不能小于50M。這種方法有一定的抗干擾能力，但一旦絕緣下降，就會帶來干擾。還有一種方法，就是把底盤接地，剩下的浮起來。該方法抗干擾能力強，安全可靠，但實現復雜。

(4)同時性。模擬地的連接非常重要。為了提高抗共模干擾的能力，模擬信號可以采用屏蔽浮動技術。具體模擬信號的接地處理應嚴格按照操作手冊的要求進行設計。

(5)屏蔽接地。在控制系統中，為了降低信號中的容性耦合噪聲，準確地檢測和控制它，需要對信號進行屏蔽。根據屏蔽目的的不同，屏蔽地線的連接方式也不同。電場屏蔽解決了分布電容的問題，一般接地；電磁場屏蔽主要避免雷達、無線電等高頻電磁場的輻射干擾。由低電阻金屬材料制成，具有高導電性，可以接地。磁場屏蔽用于防止磁體、電機、變壓器、線圈等產生磁感應。屏蔽方式是用高磁導率材料封閉磁路，一般最好接地。當信號電路在一點接地時，低頻電纜的屏蔽層也應在一點接地。如果電纜有多個屏蔽層，就會產生噪聲電流，形成噪聲干擾源。當電路有一個未接地的信號源連接到系統中接地的放大器時，輸入端的屏蔽應該連接到放大器的公共端；相反，當接地信號源連接到系統中未接地的放大器時，放大器的輸入端也應連接到信號源的公共端。

電氣系統的接地應根據接地的要求和目的進行分類。不同的接地系統不能簡單隨意的連接在一起，而是分成幾個獨立的接地子系統，每個子系統都有其共同的接地點或接地干線，最后連接在一起實現總接地。

- -

Q1:為什么它被禁足了？

答：接地技術的引入最初是一種保護措施，以防止

當產生電壓時，產生的故障電流會通過PE線流到地，從而起到保護作用。隨著電子通信等數字領域的發展，接地系統中僅考慮防雷和安全是遠遠不夠的。

請求。例如，在通信系統中，大量設備之間的信號互連要求每個設備應該有一個參考地作為信號的參考地。而且隨著電子設備的復雜化，信號頻率越來越高，因為

因此，在接地設計中，必須特別注意信號之間相互干擾等電磁兼容問題，否則，接地不當將嚴重影響系統運行的可靠性和穩定性。最近，高速信號的信號回流技術

還引入了“土地”的概念。

Q2:接地的定義

回答：

在現代接地概念中，對于線路工程師來說，該術語通常意味著‘線路電壓參考點’；對于系統設計人員來說，它通常是一個機柜或機架；對于電氣工程師來說，它是綠色的。

安全地線或接地線。一個常見的定義是“接地是電流返回其源的低阻抗通道”。要注意“低阻抗”和“路徑”。

Q3:公共接地符號

回答：

Pe、pgnd、fg保護接地或外殼；BGND或DC-RETURN - DC - 48V(24V)電源(電池)回流；GND -工作地點；DGND -數字地面；

AGND -模擬地面；LGND -防雷現場

GND通常被定義為電路中的電壓參考基點。

從電學上講，GND分為電源地和信號地。PG是電源地的縮寫。另一個是信號地。事實上，它們可能是有聯系的(不一定混合在一起！)。兩個名字，主要是為了方便電路的分析。

此外，由于電路形式不同，必須區分兩種“接地”:數字接地和模擬接地。

數字地和模擬地都有信號地和電源地。數字和

模擬地之間，某些電路可以直接連接，有些電路要用電抗器連接，有些電路不可連接。

Q4：合適的接地方式

Answer:

接地有多種方式，有單點接地，多點接地以及混合類型的接地。而單點接地又分為串聯單點接地和并聯單點接地。一般來說，單點接地用于簡單電路，不同功能模塊

之間接地區分，以及低頻（f<1MHz）電子線路。當設計高頻（f>10MHz）電路時就要采用多點接地了或者多層板（完整的地平面層）。

Q5：信號回流和跨分割的介紹

Answer：對于一個電子信號來說，它需要尋找一條最低阻抗的電流回流到地的途徑，所以如何處理這個信號回流就變得非常的關鍵。

第一，根據公式可以知道，輻射強度是和回路面積成正比的，就是說回流需要走的路徑越長，形成的環越大，它對外輻射的干擾也越大，所以，PCB布板的時候要

盡可能減小電源回路和信號回路面積。

第二，對于一個高速信號來說，提供有好的信號回流可以保證它的信號質量，這是因為PCB上傳輸線的特性阻抗一般是以地層（或電源層）為參考來計算的，如果

高速線附近有連續的地平面，這樣這條線的阻抗就能保持連續，如果有段線附近沒有了地參考，這樣阻抗就會發生變化，不連續的阻抗從而會影響到信號的完整性。

所以，布線的時候要把高速線分配到靠近地平面的層，或者高速線旁邊并行走一兩條地線，起到屏蔽和就近提供回流的功能。

第三，為什么說布線的時候盡量不要跨電源分割，這也是因為信號跨越了不同電源層后，它的回流途徑就會很長了，容易受到干擾。當然，不是嚴格要求不能跨越電

源分割，對于低速的信號是可以的，因為產生的干擾相比信號可以不予關心。對于高速信號就要認真檢查，盡量不要跨越，可以通過調整電源部分的走線。（這是針

對多層板多個電源供應情況說的）

Q6：為什么要將模擬地和數字地分開，如何分開?

Answer：模擬信號和數字信號都要回流到地，因為數字信號變化速度快，從而在數字地上引起的噪聲就會很大，而模擬信號是需要一個干凈的地參考工作的。

如果模擬地和數字地混在一起，噪聲就會影響到模擬信號。

一般來說，模擬地和數字地要分開處理，然后通過細的走線連在一起，或者單點接在一起?？偟乃枷胧潜M量阻隔數字地上的噪聲竄到模擬地上。當然這也不是非常嚴

格的要求模擬地和數字地必須分開，如果模擬部分附近的數字地還是很干凈的話可以合在一起。

Q7：單板上的信號如何接地?

Answer：對于一般器件來說，就近接地是最好的，采用了擁有完整地平面的多層板設計后，對于一般信號的接地就非常容易了，基本原則是保證走線的連續

性，減少過孔數量；靠近地平面或者電源平面，等等。

Q8：單板的接口器件如何接地?

Answer：有些單板會有對外的輸入輸出接口，比如串口連接器，網口RJ45連接器等等，如果對它們的接地設計得不好也會影響到正常工作，例如網口互連

有誤碼，丟包等，并且會成為對外的電磁干擾源，把板內的噪聲向外發送。一般來說會單獨分割出一塊獨立的接口地，與信號地的連接采用細的走線連接，可以串上

害羞的戒指或者小阻值的電阻。細的走線可以用來阻隔信號地上噪音過到接口地上來。同樣的，對接口地和接口電源的濾波也要認真考慮。

Q9：帶屏蔽層的電纜線的屏蔽層如何接地?

Answer：屏蔽電纜的屏蔽層都要接到單板的接口地上而不是信號地上，這是因為信號地上有各種的噪聲，如果屏蔽層接到了信號地上，噪聲電壓會驅動共模電

流沿屏蔽層向外干擾，所以設計不好的電纜線一般都是電磁干擾的最大噪聲輸出源。當然前提是接口地也要非常的干凈

-------------------------------------------------

混合電路里面做標示用的,VCC表示模擬信號電源,GND表示模擬信號地,VDD表示數字信號電源,VSS表示數字電源地 。

VCC主要表示Bipolar電路的電源，C表示Collector集電極,電源一般接在NPN的集電極（或PNP的發射極），集成電路剛出現時只有NPN管，后來才有集成進去的PNP管。VDD/VSS一般表示MOS電路的電源和“地”，D/S分別表示MOS管的Drain(漏)/Source(源)。

一、解釋 VCC：C=circuit 表示電路的意思, 即接入電路的電壓；

VDD：D=device 表示器件的意思, 即器件內部的工作電壓；

VSS：S=series 表示公共連接的意思，通常指電路公共接地端電壓。

二、說明

1、對于數字電路來說，VCC是電路的供電電壓,VDD是芯片的工作電壓（通常Vcc>Vdd），VSS是接地點。

2、有些IC既有VDD引腳又有VCC引腳，說明這種器件自身帶有電壓轉換功能。

3、在場效應管（或COMS器件）中，VDD為漏極，VSS為源極，VDD和VSS指的是元件引腳，而不表示供電電壓。

VDD:電源電壓（單極器件）；電源電壓（4000系列數字電 路）；漏極電壓（場效應管）

VCC：電源電壓（雙極器件）；電源電壓（74系列數字電路）；聲控載波（Voice Controlled Carrier)

VSS:地或電源負極

VEE：負電壓供電；場效應管的源極（S）

VPP：編程/擦除電壓。

詳解：

在電子電路中，VCC是電路的供電電壓, VDD是芯片的工作電壓：

VCC：C=circuit 表示電路的意思, 即接入電路的電壓， D=device 表示器件的意思, 即器件內部的工作電壓，在普通的電子電路中，一般Vcc>Vdd !

VSS：S=series 表示公共連接的意思，也就是負極。

有些IC 同時有VCC和VDD， 這種器件帶有電壓轉換功能。

在“場效應”即COMS元件中，VDD乃CMOS的漏極引腳，VSS乃CMOS的源極引腳， 這是元件引腳符號，它沒有“VCC”的名稱，你的問題包含3個符號，VCC / VDD /VSS， 這顯然是電路符號

------------------------

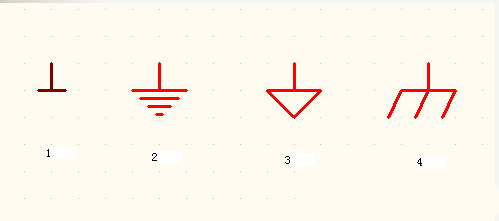

幾種接地符號

第1個我用做電源正或數字電路VCC,不用作地.

第2個我用作數字地或數字模擬公共地.

第3個用作模擬地.

第4個當然是機箱外殼或外殼接大地了.
